Μικροσκοπικός αισθητήρας μεταφοράς πίεσης BP156-M για ναυτικές και αεροπορικές βιομηχανίες
Λεπτομέρειες προϊόντος
| Σχήμα αριθ.: | BP156-M | Υλικό στέγασης: | 304S.S. |
|---|---|---|---|
| Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση | Εμπορικό σήμα: | HTαισθητήρας |
| Τύπος δομής: | Διαχυμένος αισθητήρας πίεσης πυριτίου | Μέσο μέτρησης: | Υγρά και αέρας |
| Περιοχή πίεσης: | 0kpa~10kpa...20MPa | Αξιολόγηση ΙΠ: | IP65 |
| Προσαρμογή: | OEM και ODM | Συνδετήρας: | M12 |
| Επισημαίνω |
Μικροσκοπικός αισθητήρας μεταφοράς πίεσης BP156-M,Μικροσκοπικός αισθητήρας μεταφοράς πίεσης αεροπορικής χρήσης,Θάλασσας μικροσκοπικός αισθητήρας μεταφοράς πίεσης |
||
Περιγραφή προϊόντος

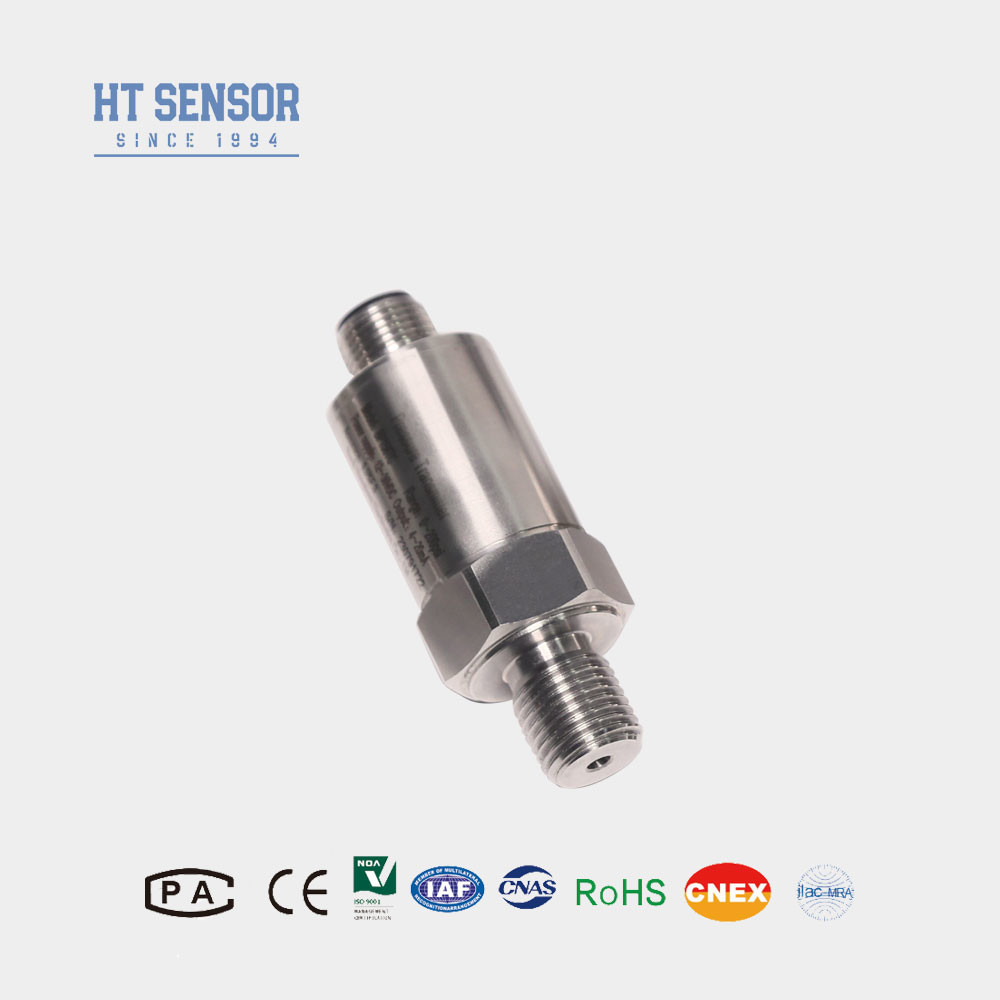

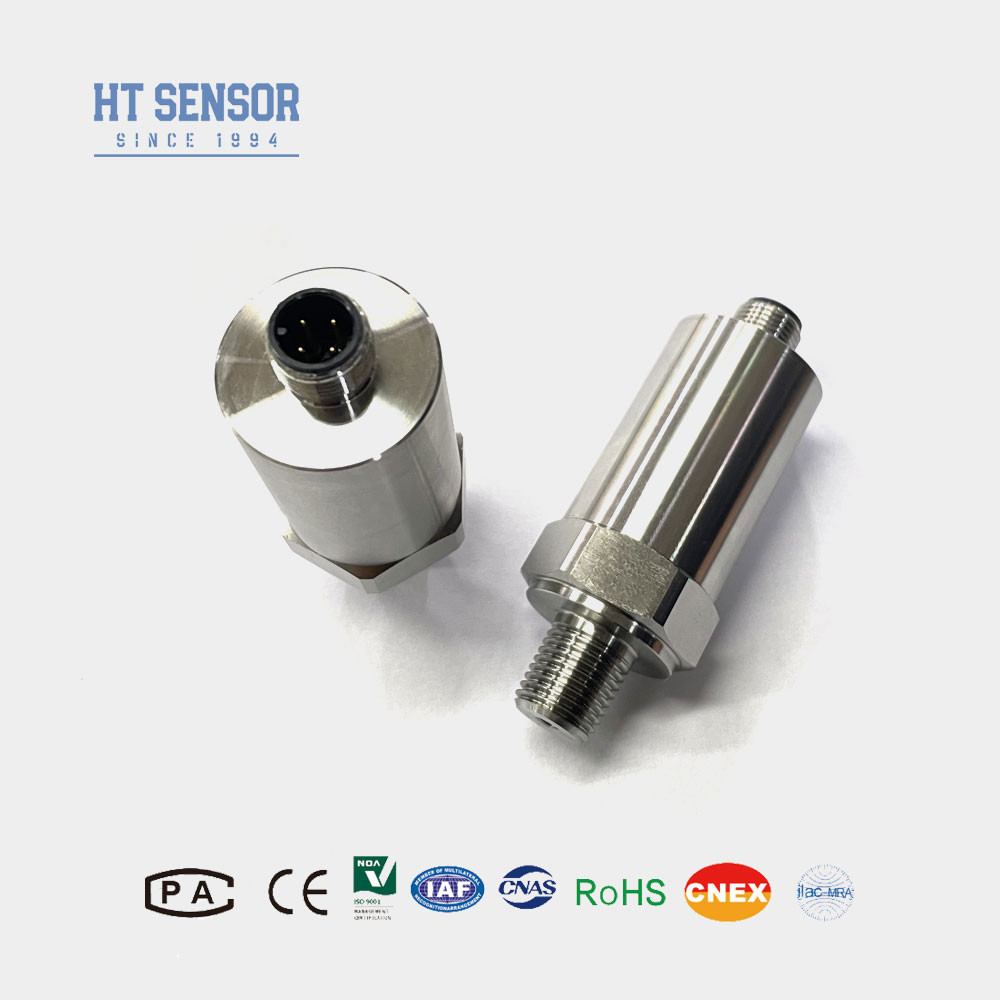

Μικροσκοπικός αισθητήρας μεταφοράς πίεσης BP156-M για ναυτικές και αεροπορικές βιομηχανίες
Αισθητήρας μεταφοράς πίεσης BP156-M
Εισαγωγή μικρού αισθητήρα μεταφοράς πίεσης:
Μικροσκοπικός αισθητήρας πομπός πίεσης BP156-M με πιεζοαποσταλτικό αισθητήρα πίεσης, με απομονωμένο διάφραγμα από ανοξείδωτο χάλυβα ως στοιχείο αισθητήρα σήματος, μετά από αυτόματη δοκιμή,αντιστάθμιση λεπτής ρύθμισης λέιζερΤο κύκλωμα του ενισχυτή χρησιμοποιεί ένα περίβλημα από ανοξείδωτο χάλυβα για να μετατρέψει το σήμα του αισθητήρα σε ένα τυποποιημένο σήμα εξόδου.ευαισθησία και ποικιλίαΤα προϊόντα αυτά χρησιμοποιούνται ευρέως στον τομέα του πετρελαίου, της χημικής βιομηχανίας, της μεταλλουργίας, των σταθμών ηλεκτροπαραγωγής, της υδρολογίας και άλλων βιομηχανιών μέτρησης και ελέγχου της πίεσης.
Χαρακτηριστικά του προϊόντοςαπό αισθητήρα μικρής πίεσης μεταδότης:
1.περίοδος θερμοκρασίας: -20 έως 85oC·
2. ευρύ εύρος θερμοκρασίας λειτουργίας -40~125oC·
3. Αισθητήρας πίεσης υψηλής απόδοσης·
4Διατίθενται διάφορες εξόδους 4~20mA/0.5~4.5V/1~5V/0~5V.
5. Μικρές διαστάσεις, διαστάσεις προσαρμόσιμες.
6. Σύνδεσμος M12·
7. OEM, ODM, εξυπηρέτηση προσαρμογής διαθέσιμη·
Εφαρμογέςαπό αισθητήρα μικρής πίεσης μεταδότης:
1Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου
| Παραμέτρους απόδοσης από αισθητήρα μικρής πίεσης μεταδότης: | |
|---|---|
| Πεδίο μέτρησης | 0kPa ~ 10kPa...20MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τύπου) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,05 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
1Κατά την επιλογή ενός προϊόντος, βεβαιωθείτε ότι το υπό δοκιμή μέσο είναι συμβατό με το σημείο επαφής του προϊόντος.
2Κατά την παραγγελία, παρακαλούμε σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακή οθόνη.
3Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται να εγκαταστήσετε στην εγκατάσταση συσκευές προστασίας από κεραυνό και να διασφαλίσετε ότι το προϊόν και η παροχή ρεύματος είναι σταθερά στη γη.
4. Καλώδιο Χωρίς καλώδιο από προεπιλογή. Τρία υλικά είναι διαθέσιμα εάν απαιτείται. Εάν δεν υπάρχουν ειδικές οδηγίες, μπορούν να χρησιμοποιηθούν υλικά καλωδίου πολυαιθυλενίου. Εάν χρειάζεστε διαφορετικό υλικό καλωδίου, μπορείτε να χρησιμοποιήσετε ένα άλλο υλικό καλωδίου.Παρακαλείστε να το προσδιορίσετε στο έντυπο παραγγελίας.
5Σε περίπτωση ειδικών απαιτήσεων, όπως ισχυρές δονήσεις, άμεση δύναμη πρόσκρουσης, ισχυρές ηλεκτρομαγνητικές ή RF παρεμβολές, παρακαλούμε ενημερώστε μας και αναφέρετε στην παραγγελία.
| Οδηγός παραγγελίαςαπό αισθητήρα μικρής πίεσης μεταδότης | |||||||||
| BP15X | Αναλογικός πομπός πίεσης | ||||||||
| Κωδικός | Σχέδιο κατασκευής | ||||||||
| 5 | Πύλη Packard | 6 | Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα | ||||||
| 7 | Μίνι σύνδεσμος Hirschmann | 8 | Μεγάλος σύνδεσμος Hirschmann | ||||||
| Πεδίο μέτρησης | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης | ||||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | ||||||||
| Δ1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| Δ3 | Άλλα | ||||||||
| Κωδικός | Σήμα εξόδου | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Κωδικός | Σύνδεση πίεσης | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| Ε3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Άλλοι (π.χ. πλέγματα) | ||||||||
| Κωδικός | Ηλεκτρική σύνδεση | ||||||||
| Β1 | Χίρσμαν | ||||||||
| Β2 | PG7 | ||||||||
| Β3 | Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα | ||||||||
| Β4 | Άλλα | ||||||||
| Κωδικός | Τύπος πίεσης | ||||||||
| G | Πίεση μετρητή | ||||||||
| Α | Απόλυτη πίεση | ||||||||
| S | Σφραγισμένη πίεση αναφοράς | ||||||||
