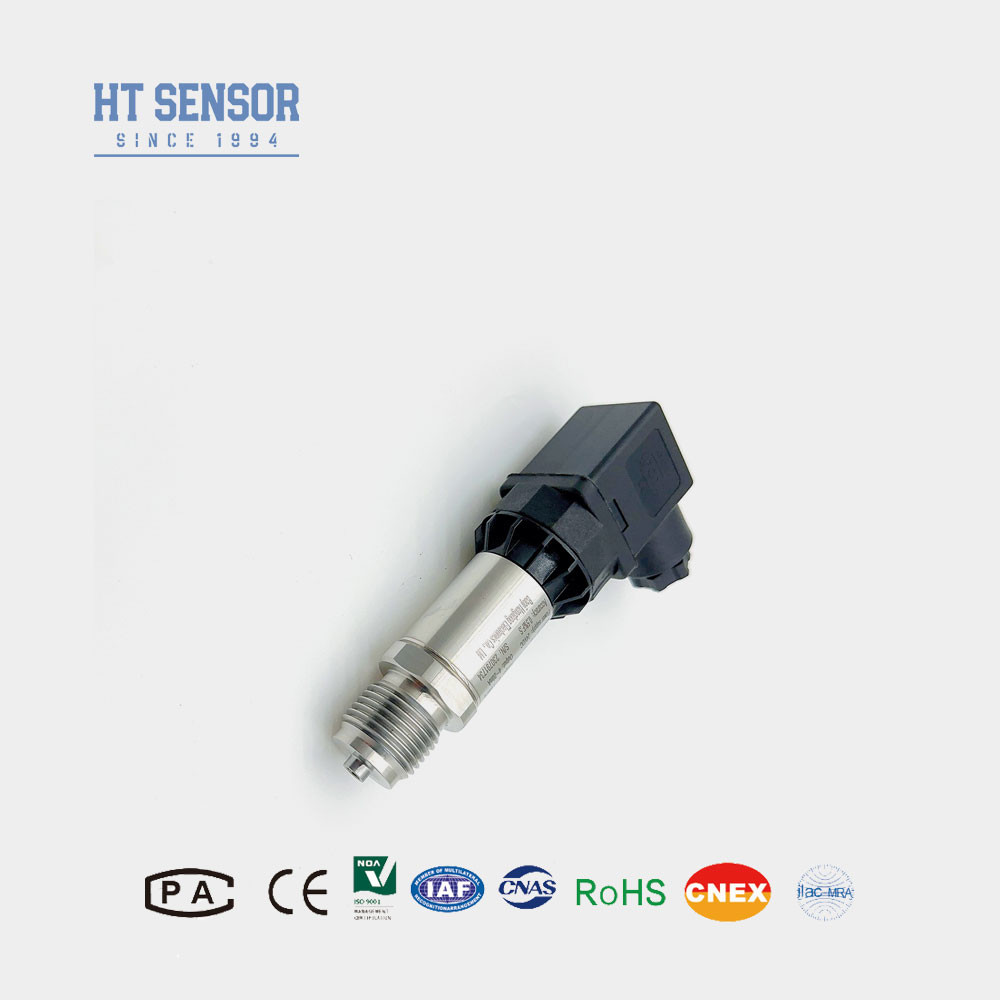

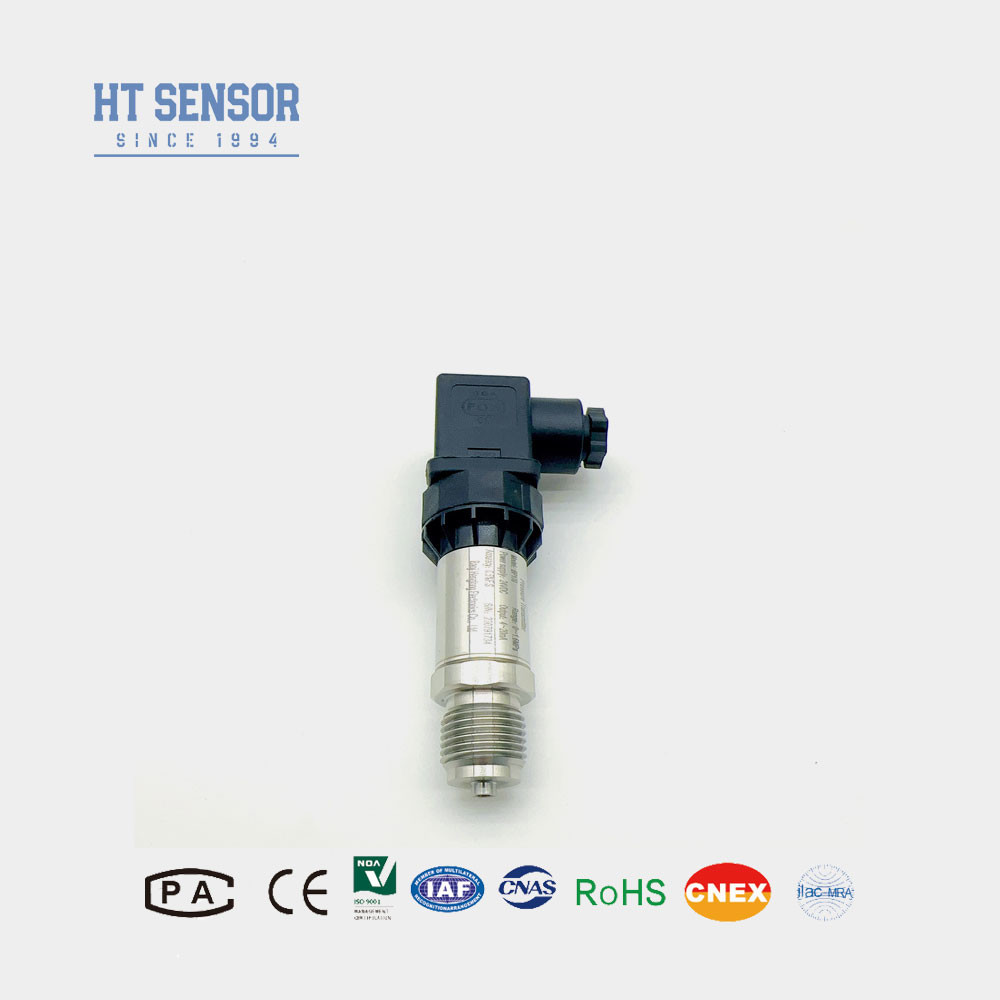

Ηλεκτρονικός αισθητήρας μετάδοσης πίεσης σειράς HT BP170 για περιοχή μέτρησης νερού και πετρελαίου
Λεπτομέρειες προϊόντος
| Σχήμα αριθ.: | BP170 | Προσαρμοσμένο: | OEM και ODM |
|---|---|---|---|
| Βάλτε έξω: | 4-20mA/0,5-4,5VDC | Υλικό στέγασης: | 316LS.S. ή 304S.S. |
| Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση | Προδιαγραφές: | Αισθητήρας πίεσης πυριτίου |
| Εμπορικό σήμα: | HTαισθητήρας | Καταγωγή: | Κίνα |
| Τύπος: | Αισθητήρας μεταφοράς πίεσης πυριτίου | Περιοχή πίεσης: | 0kPa~10kPa...40MPa |
| Επισημαίνω |
Αισθητήρας μεταφοράς πίεσης σειράς HT BP170,Νερό BP170 Αισθητήρας μεταφοράς πίεσης,Αισθητήρας μεταφοράς πίεσης BP170 πετρελαίου |
||
Περιγραφή προϊόντος
Ηλεκτρονικός αισθητήρας μεταφοράς πίεσης HT σειράς BP170 για τη μέτρηση νερού και ελαίου
BP170 Μεταδότης πίεσης
Εισαγωγή αισθητήρα μεταφοράς πίεσης:
Ο αισθητήρας πομπός πίεσης BP170 υιοθετεί πυρήνα αισθητήρα στερεωμένου με λάδι από πυρίτιο της σειράς HT ως στοιχείο μέτρησης σήματος.Συνδετήρας Hersman (DIN) προσαρμοσμένο.Είναι ο πιο συχνά χρησιμοποιούμενος αισθητήρας στη βιομηχανική πρακτική., το οποίο χρησιμοποιείται ευρέως σε διάφορα περιβάλλοντα βιομηχανικής αυτοματοποίησης, συμπεριλαμβανομένης της εξοικονόμησης νερού και της υδροηλεκτρικής ενέργειας, της σιδηροδρομικής μεταφοράς, των έξυπνων κτιρίων, της αυτοματοποίησης της παραγωγής, της αεροδιαστημικής,στρατιωτικό, πετροχημικές, πετρελαϊκές πηγές, ηλεκτρική ενέργεια, πλοία, μηχανήματα εργαλείων, αγωγούς και άλλες βιομηχανίες
Χαρακτηριστικά προϊόντος αισθητήρα μεταδότης πίεσης:
- 1Ευρύ φάσμα μετρήσεων, δομή από ανοξείδωτο χάλυβα, ποικίλες μορφές διεπαφής πίεσης
- 2Συγκεντρωτικό και ελαφρύ σχεδιασμό
- 3Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα
- 4.Ρυθμίσιμα μηδέν και πλήρη κλίμακα
Εφαρμογές αισθητήρα μεταφοράς πίεσης:
- 1Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
- 2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες
- 3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
- 4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου
| Παραμέτροι απόδοσης αισθητήρα μεταδότης πίεσης | |
| Πεδίο μέτρησης | 0kPa ~ 10kPa...20MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 00,1% FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,25 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Επιλογή Παραδείγματα αισθητήρα μεταδότης πίεσης |
| Συμβουλές παραγγελίας |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το δοκιμαζόμενο μέσο είναι συμβατό με τα μέρη επαφής του προϊόντος.
2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης.
3Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος,συνιστάται στους χρήστες να εγκαταστήσουν συσκευές προστασίας από κεραυνό στο χώρο και να διασφαλίσουν ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα γείωσαν..
4. Δεν υπάρχει καλώδιο από προεπιλογή. Τρία υλικά είναι διαθέσιμα εάν απαιτείται.Εάν δεν ορίζεται διαφορετικά, μπορεί να επιλεγεί υλικό καλωδίου πολυαιθυλενίου.Παρακαλείστε να το προσδιορίσετε στο έντυπο παραγγελίας.
5Σε περίπτωση ειδικών απαιτήσεων, όπως ισχυρές δονήσεις, στιγμιαία πρόσκρουση, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε ενημερώστε μας και αναφέρετε στην παραγγελία.
| Οδηγός παραγγελίας αισθητήρα μεταδότης πίεσης | |||||||||
| BP170X | Αναλογικός πομπός πίεσης | ||||||||
| Κωδικός | Σχέδιο κατασκευής | ||||||||
| 5 | Πύλη Packard | 6 | Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα | ||||||
| 7 | Μίνι σύνδεσμος Hirschmann | 8 | Μεγάλος σύνδεσμος Hirschmann | ||||||
| Πεδίο μέτρησης | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης | ||||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | ||||||||
| Δ1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| Δ3 | Άλλα | ||||||||
| Κωδικός | Σήμα εξόδου | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Κωδικός | Σύνδεση πίεσης | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| Ε3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Άλλοι (π.χ. πλέγματα) | ||||||||
| Κωδικός | Ηλεκτρική σύνδεση | ||||||||
| Β1 | Χίρσμαν | ||||||||
| Β2 | PG7 | ||||||||
| Β3 | Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα | ||||||||
| Β4 | Άλλα | ||||||||
| Κωδικός | Τύπος πίεσης | ||||||||
| G | Πίεση μετρητή | ||||||||
| Α | Απόλυτη πίεση | ||||||||
| S | Σφραγισμένη πίεση αναφοράς | ||||||||
