5VDC/12-32VDC Ατσάλινη δομή αισθητήρας μεταφοράς πίεσης με προηγμένο στοιχείο μέτρησης σήματος
Λεπτομέρειες προϊόντος
| Σχήμα αριθ.: | BP93420-I | Δύναμη: | 5VDC /12-32VDC |
|---|---|---|---|
| Αποδόσεις: | 0.5-4.5VDC /4-20mA κλπ. | Μακροπρόθεσμη σταθερότητα: | +-0,15%F.S/Year (Τύπος) |
| Υλικό στέγασης: | 316L. ή 304SS | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Εμπορικό σήμα: | HTαισθητήρας | Καλώδιο: | 1.5m ή OEM |
| Αξία ακρίβειας: | 00,5%. 0,25% | Περιοχή πίεσης: | -100kpa~0...60MPa |
| Επισημαίνω |
Ανιχνευτής μεταφοράς πίεσης από ανοξείδωτο χάλυβα,ανιχνευτής μεταφοράς πίεσης 32VDC |
||
Περιγραφή προϊόντος
Αισθητήρας μεταδότης πίεσης με προηγμένο στοιχείο μέτρησης σήματος Αισθητήρας δομής από ανοξείδωτο χάλυβα

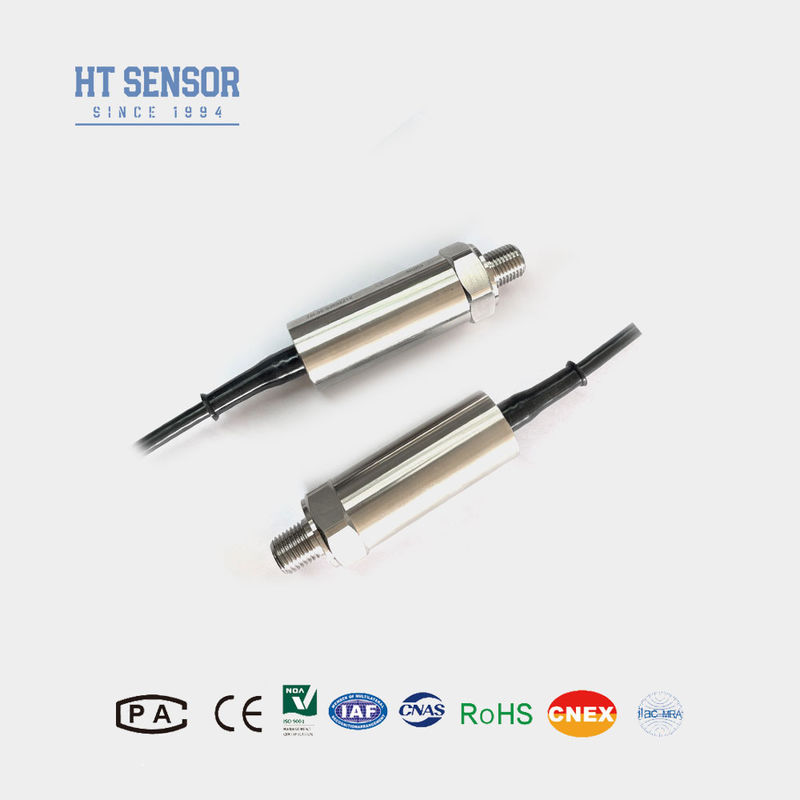

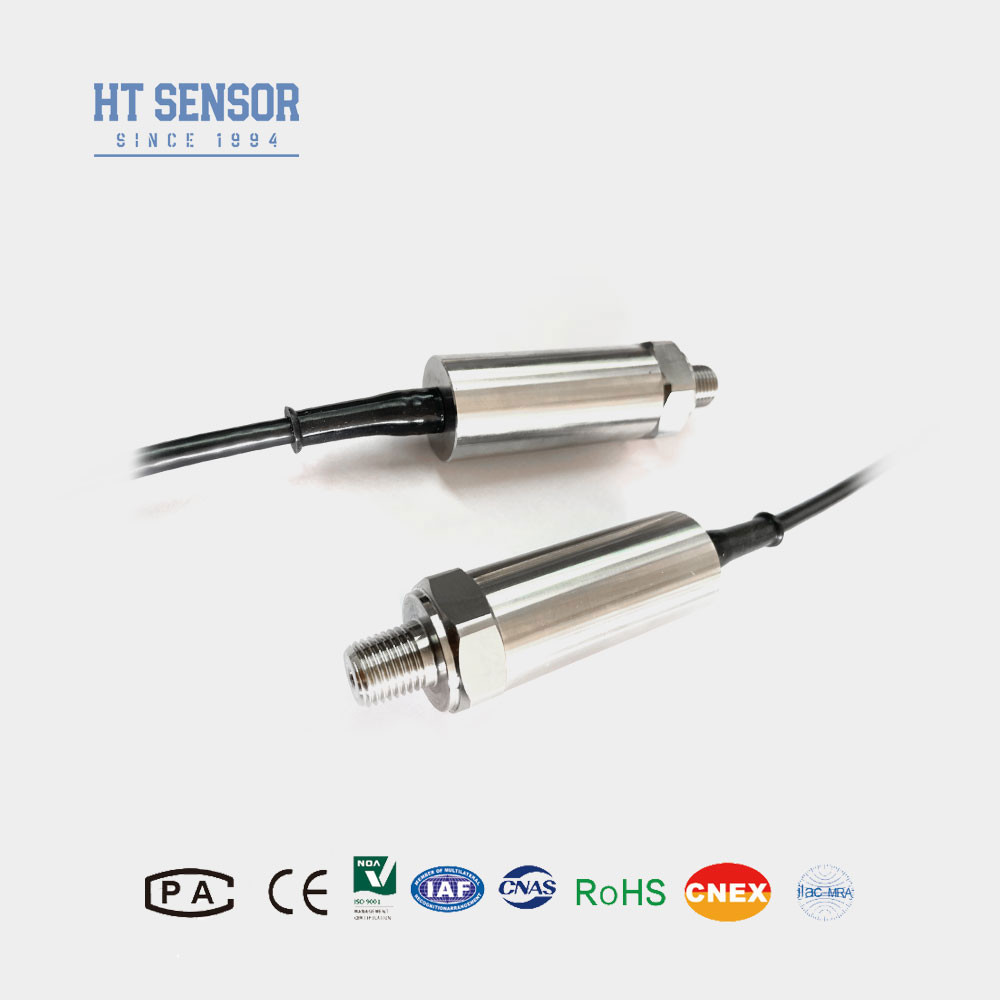

Αισθητήρας μεταφοράς πίεσης BP93420I
Εισαγωγή αισθητήρα μεταφοράς πίεσης:
Ο αισθητήρας μεταδότης πίεσης BP93420I υιοθετεί εισαγόμενο τσιπ υψηλής ακρίβειας και υψηλής σταθερότητας.Το ευαίσθητο τσιπ χρησιμοποιεί μια προηγμένη διαδικασία μικρομηχανικής χαρακτικής για να σχηματίσει μια γέφυρα Wheatstone διασκορπίζοντας τέσσερις αντίστοιχες υψηλής ακρίβειας σε μια πλακέτα πυριτίουΕξαιτίας του πλειοαπορριπτικού αποτελέσματος, οι τιμές αντίστασης των τεσσάρων αντίστασεων των βραχίονων της γέφυρας αλλάζουν, η γέφυρα είναι ανισορροπημένη,και το ευαίσθητο στοιχείο εκπέμπει ένα ηλεκτρικό σήμα που αντιστοιχεί στην αλλαγή πίεσηςΤο ηλεκτρικό σήμα εξόδου ενισχύεται και αντισταθμίζεται από το μη γραμμικό κύκλωμα διόρθωσης και το σήμα τάσης και ρεύματος αντιστοιχεί γραμμικά στην πίεση εισόδου.
| Παραμέτροι απόδοσης αισθητήρα μεταδότης πίεσης | |
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 10kPa... 60MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | 00,1% FS |
| Υστερέση | 00,1% FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,25 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή μεταφοράς πίεσης:
- Ο πομπός μεταφοράς πίεσης διαθέτει ευρύ φάσμα μετρήσεων, ανθεκτική δομή από ανοξείδωτο χάλυβα και διάφορες επιλογές διεπαφής πίεσης για να ανταποκρίνεται σε διαφορετικές ανάγκες εφαρμογής.
- Ο συμπαγής και ελαφρύς σχεδιασμός του επιτρέπει την εύκολη εγκατάσταση και ενσωμάτωση σε περιβάλλοντα περιορισμένου χώρου.
- Με υψηλή ακρίβεια και κατασκευή από ατσάλι, αυτός ο πομπός πίεσης εξασφαλίζει ακριβείς και αξιόπιστες μετρήσεις πίεσης.
| Τεχνικές εντολές αισθητήρα μεταφοράς πίεσης |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το δοκιμαζόμενο μέσο είναι συμβατό με τα μέρη επαφής του προϊόντος.2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης.
3Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται να εγκαταστήσετε στην εγκατάσταση συσκευές προστασίας από κεραυνό και να διασφαλίσετε ότι το προϊόν και η παροχή ενέργειας είναι σταθερά στη γη.
4. Δεν υπάρχει καλώδιο από προεπιλογή. Εάν είναι απαραίτητο, μπορείτε να επικοινωνήσετε εκ των προτέρων. Υπάρχουν τρία είδη υλικών για να επιλέξετε. Αν χρειάζεστε ένα διαφορετικό υλικό καλωδίου,Παρακαλείστε να το προσδιορίσετε στο έντυπο παραγγελίας.
5Σε περίπτωση ειδικών απαιτήσεων, όπως ισχυρές δονήσεις, άμεση δύναμη πρόσκρουσης, ισχυρές ηλεκτρομαγνητικές ή RF παρεμβολές, παρακαλούμε ενημερώστε μας και αναφέρετε στην παραγγελία.
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν μέχρι και 30.000 πομπούς αισθητήρα πίεσης το μήνα, έτσι ώστε να είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για τις χύδην παραγγελίες ή τους μακροπρόθεσμους συνεργάτες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α:Τα προϊόντα μας έχουν περιορισμένη εγγύηση 12 έως 18 μηνών από την ημερομηνία αποστολής στον αρχικό αγοραστή. Η Hengtong θα αντικαταστήσει ή θα επισκευάσει τα ελαττωματικά προϊόντα δωρεάν.Η εγγύηση αυτή δεν ισχύει για οποιεσδήποτε μονάδες έχουν τροποποιηθεί....καταχρησιμοποιείται, παραμελείται.
