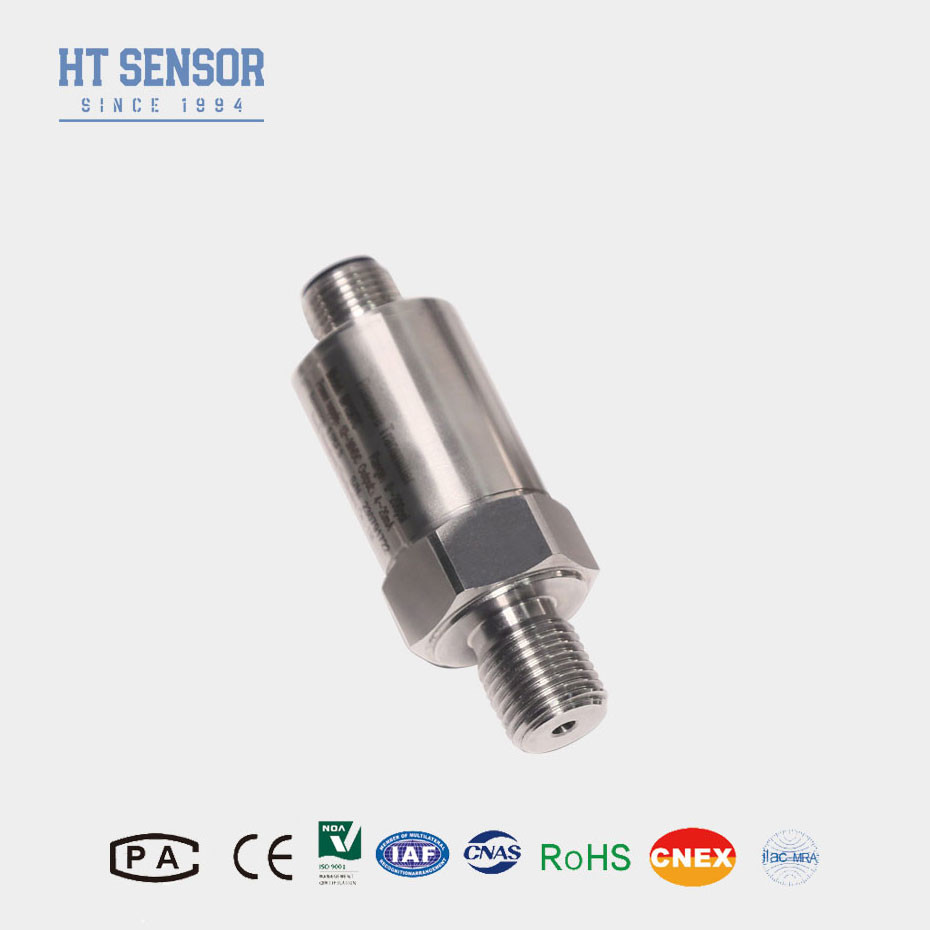

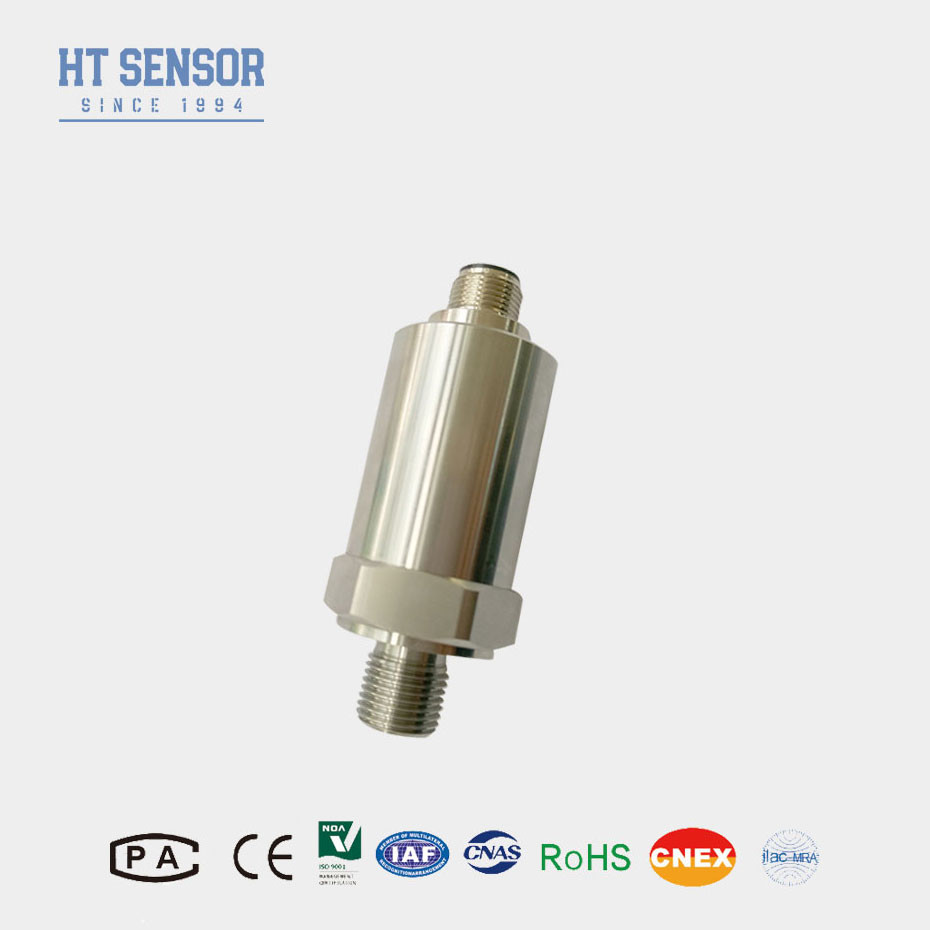

M12 Connection Oem Silicon Digital Pressure Sensor 316L από ανοξείδωτο χάλυβα Μεταδότης πίεσης
Λεπτομέρειες προϊόντος
| Σχήμα αριθ.: | BP156 | Προσαρμοσμένο: | Προσαρμοσμένο |
|---|---|---|---|
| Αξιολόγηση προστασίας: | IP65 | Θερμοκρασία αποζημιώσεων: | -10~70℃ |
| Υλικό στέγασης: | 316L | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Πακέτο μεταφοράς: | Τυποποιημένη συσκευασία εξαγωγής με χαρτοκιβώτιο | Προδιαγραφές: | Διαχυμένος αισθητήρας πίεσης πυριτίου |
| Καταγωγή: | Μπαότζι, Κίνα | Κωδικός ΕΣ: | 9026209090 |
| Δυνατότητα προσφοράς: | 2000PCS/ΜΗΝΑ | Τύπος δομής: | Ελυσσμένα |
| Μέσο μέτρησης: | υγρό ή αέριο | Αξία ακρίβειας: | 00,25%, 0,5% |
| Περιοχή πίεσης: | 0kpa~10kpa...20MPa | ||
| Επισημαίνω |
Αισθητήρας πίεσης πυριτίου,Δέκτης πίεσης πυριτίου M12,Αισθητήρας πίεσης πυριτίου από ανοξείδωτο χάλυβα |
||
Περιγραφή προϊόντος
BP156 ΑΡΧΗΣΤΕΡΟΣ ΑΣΤΑΛΟΣ OEM DIGITAL ΣΙΛΙΚΩΝΟΣ ΑΝΑΤΕΣΜΟΣ
BP156 ΣΙΛΙΚΩΝΟΣ ΑΝΤΕΣΚΟΣ ΠΡΕΣΥΣΟΥ
Εισαγωγή αισθητήρα πίεσης από πυρίτιο:
Ο αισθητήρας πίεσης πυριτίου BP156 χρησιμοποιεί τον πυρήνα που γεμίζει λάδι με την ανθεκτική στην πίεση μεμονωμένη μεμβράνη πυριτίου της σειράς HT ως στοιχείο μέτρησης σήματος.Το κύκλωμα επεξεργασίας σήματος βρίσκεται μέσα σε ένα στερεόλιθο στερέωμαΤο προϊόν έχει υποβληθεί σε αυστηρές δοκιμές και έλεγχο γήρανσης των εξαρτημάτων, των ημιτελών προϊόντων,και τελικά προϊόντα για να εξασφαλιστεί σταθερή και αξιόπιστη απόδοση.
Έχει τα πλεονεκτήματα της αντοχής σε υπερφόρτωση, της ισχυρής αντοχής σε αντίκτυπο, της καλής γραμμικότητας, της υψηλής μακροπρόθεσμης σταθερότητας, του ευρέος εύρους θερμοκρασίας αντιστάθμισης, της συμπαγής δομής, της καλής αξιοπιστίας,εύκολη εγκατάσταση, αντοχή σε δονήσεις και διάρκεια ζωής κατά την κόπωση κύκλου 10 εκατομμυρίων κύκλων.
Η σειρά αυτή προϊόντων προσφέρει μια ποικιλία από νήματα τοποθέτησης και ηλεκτρική σύνδεση για τους πελάτες να επιλέξουν.
Χαρακτηριστικά του προϊόντος:
1Ευρύ φάσμα μετρήσεων, δομή από ανοξείδωτο χάλυβα, ποικίλες μορφές διεπαφής πίεσης
2Διάρθρωση από ανοξείδωτο χάλυβα
3. μηδενικό και πλήρη κλίμακα ρυθμιζόμενο
4Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα
Εφαρμογές:
1Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου
Παράμετροι απόδοσης:
| Πεδίο μέτρησης | 0kPa ~ 10kPa...20MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τύπου) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,05 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |
Παραδείγματα επιλογής:
Συμβουλές παραγγελίας:1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο μέτρησης είναι συμβατό με τα μέρη επαφής του προϊόντος.
2Κατά την παραγγελία σας, παρακαλούμε να σημειώσετε ότι τα προϊόντα τύπου ανθεκτικού σε έκρηξη δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
3Όταν παραγγέλνονται πομποί με LCD ή LED οθόνη, η παροχή ενέργειας για τον πομπό δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό στην εγκατάσταση και να διασφαλίσουν ότι το προϊόν και η τροφοδοσία με ηλεκτρική ενέργεια είναι αξιόπιστα συνδεδεμένα στη γη.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20oC έως 250oC. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20oC, είναι απαραίτητο να επιλεγεί σφραγίδα EPDM.
6Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m, διαθέσιμο σε τρία υλικά.Παρακαλούμε να το προσδιορίσετε στην σειρά.
7Για ειδικές απαιτήσεις, όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, ενημερώστε την εταιρεία μας και να τις προσδιορίσετε στην παραγγελία.
| Οδηγός παραγγελίας: | |||||||||
| BP15X | Αναλογικός πομπός πίεσης | ||||||||
| Κωδικός | Σχέδιο κατασκευής | ||||||||
| 5 | Πύλη Packard | 6 | Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα | ||||||
| 7 | Μίνι σύνδεσμος Hirschmann | 8 | Μεγάλος σύνδεσμος Hirschmann | ||||||
| Πεδίο μέτρησης | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης | ||||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | ||||||||
| Δ1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| Δ3 | Άλλα | ||||||||
| Κωδικός | Σήμα εξόδου | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Κωδικός | Σύνδεση πίεσης | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| Ε3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Άλλοι (π.χ. πλέγματα) | ||||||||
| Κωδικός | Ηλεκτρική σύνδεση | ||||||||
| Β1 | Χίρσμαν | ||||||||
| Β2 | PG7 | ||||||||
| Β3 | Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα | ||||||||
| Β4 | Άλλα | ||||||||
| Κωδικός | Τύπος πίεσης | ||||||||
| G | Πίεση μετρητή | ||||||||
| Α | Απόλυτη πίεση | ||||||||
| S | Σφραγισμένη πίεση αναφοράς | ||||||||
