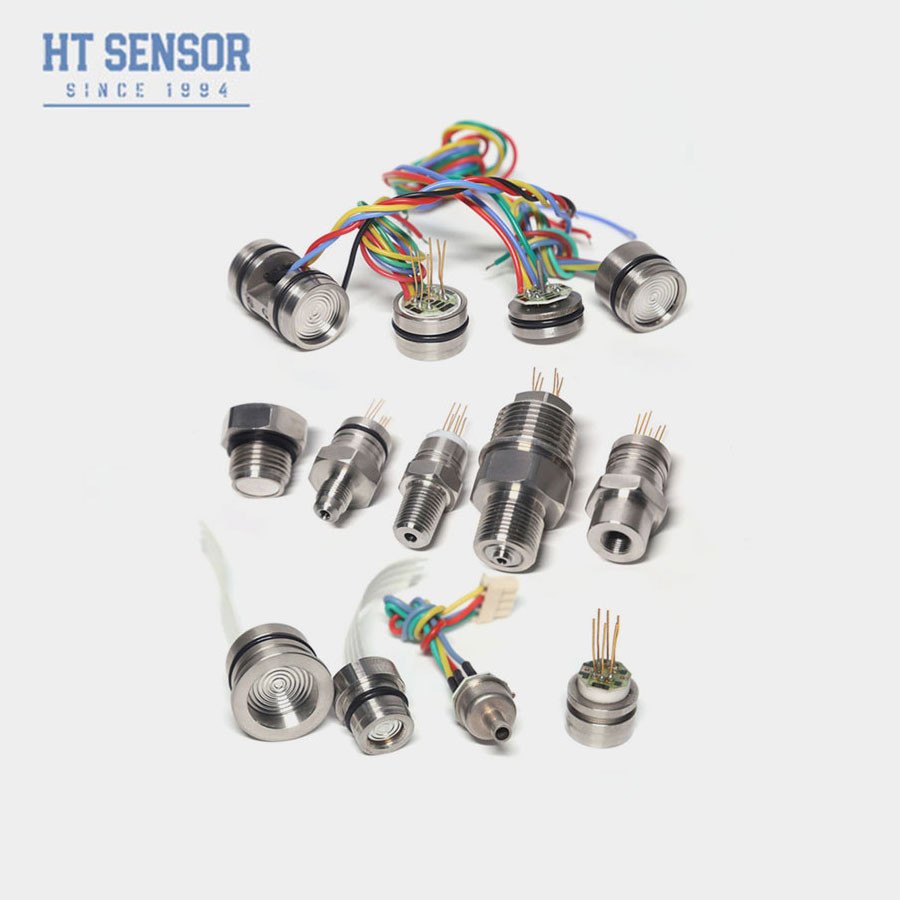

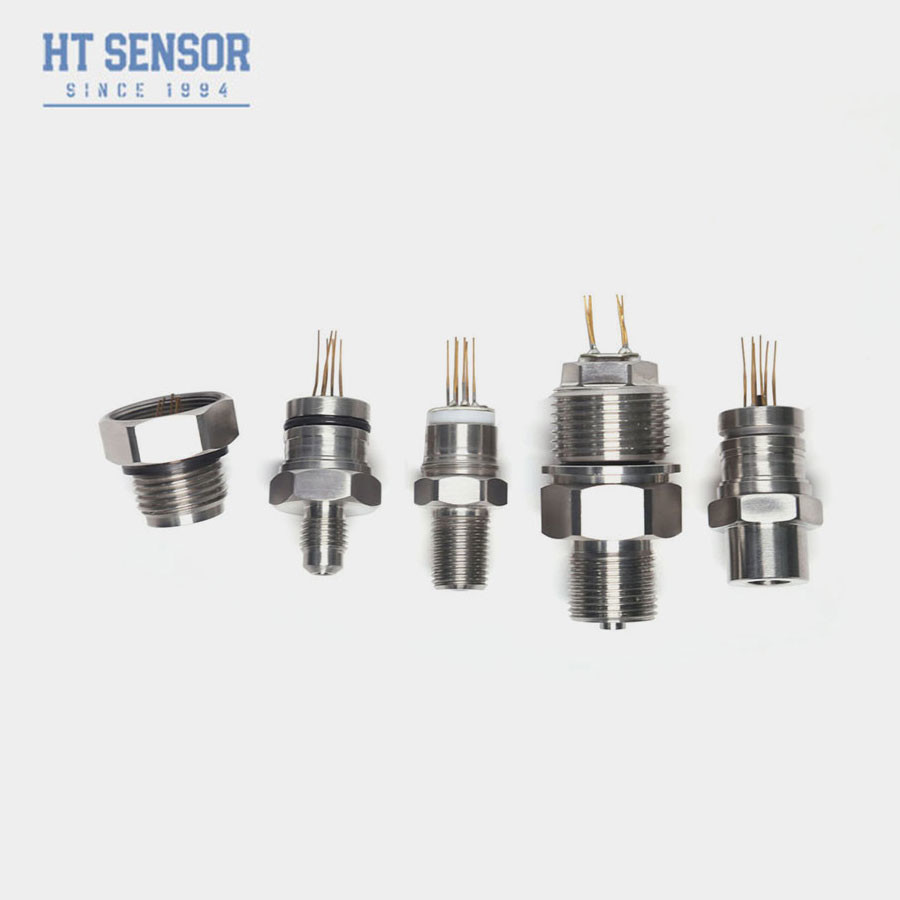

15mm OEM Silicon 316L Ατσάλινος αισθητήρας πίεσης πυριτίου για τη μέτρηση επιπέδου υγρού
Λεπτομέρειες προϊόντος
| Τύπος νήματος: | μπορεί να έχει νήμα | Τύπος καλωδίωσης: | Χρυσόχρυσα πινάκια Kovar ή τετρασύρματα |
|---|---|---|---|
| Μέσο μέτρησης: | Αέριο και υγρό | Δύναμη: | 5-10VDC /1,5mA |
| Αποδόσεις: | 10mv/V 100+-30mv | Κλειδιά: | Μίνι αισθητήρας |
| Πακέτο μεταφοράς: | Καρτόνι | Εμπορικό σήμα: | ΧένγκΤονγκ |
| Υλικό: | 316L από ανοξείδωτο χάλυβα | Δήμος: | 1/4NPT, 1/2NPT |
| Μέγιστο εύρος: | 40MPa | ||
| Επισημαίνω |
Αισθητήρας πίεσης 15mm,Αισθητήρας πίεσης πυριτίου από ανοξείδωτο χάλυβα,Αισθητήρας πίεσης πυριτίου |
||
Περιγραφή προϊόντος
15mm OEM 316L αντλία πίεσης πυριτίου από ανοξείδωτο χάλυβα
Πιεζοανταλλαστικός αισθητήρας πίεσης πυριτίου
Εισαγωγή αισθητήρα πίεσης από πυρίτιο:
Το είναι ένας πιεζοανταλλασστικός αισθητήρας πίεσης από πυρίτιο με πολύ σταθερά διάχυτα στοιχεία πυριτίου στον πυρήνα του.Χρησιμοποιεί την πιεζοανταγωγική επίδραση του διάχυτου πυριτίου για τη μέτρηση της πίεσης υγρών και αερίωνΟ αισθητήρας μπορεί να μετατρέψει τα σήματα μέτρησης πίεσης και επιπέδου σε ηλεκτρική έξοδο mv. Ο αισθητήρας έχει μια γρήγορη και ακριβή διεπαφή.
Χαρακτηριστικά του προϊόντοςαπό ανιχνευτή πίεσης από πυρίτιο:
- Χρησιμοποιεί προηγμένη τεχνολογία και ενσωματώνεται σε ένα 316L ανοξείδωτο χάλυβακατοικία
- Ευρύ φάσμα μέτρησης 0~350KPa~60MpaS
- Υψηλή αξιοπιστία και εξαιρετική σταθερότητα
- Διαφορετικές διεπαφές με νήματα διαθέσιμες για επιλογή
- Δυναμική παροχή: ≤2mA DC (τυπική 1.5mA DC)
- Αντίσταση εισόδου:3KΩ~6KΩ
- Αντίσταση εξόδου:2.5KΩ~6KΩ
- Ηλεκτρική σύνδεση: Χρυσοκάλυβες καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm
| Παραμέτρους απόδοσηςαπό ανιχνευτή πίεσης από πυρίτιο: | ||||
| Πεδίο μέτρησης | Διάμετρος (G) | 350KPa,1000KPa,2000Kpa | ||
| Απόλυτο (Α) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | |||
| Σφραγισμένο | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS | |||
| Τύπος | Μαξ | Μονάδα | ||
| Γραμμικότητα | ±0.15 | ±0.3 | % F.S | |
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | |
| Υστερέση | 0.05 | 0.1 | % F.S | |
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | |
| Πλήρης έκδοση | 100±10 | 100±30 | mV | |
| Μηδενική μετατόπιση θερμοκρασίας. | ±0.5 | ±1 | % F.S | |
| Πλήρης κλίμακα θερμοκρασία. | ±0.5 | ±1 | % F.S | |
| Αντισταθμισμένος Temp. | 0 ~ 70 | oC | ||
| Θερμοκρασία λειτουργίας | -20~80 | oC | ||
| Θέρμανση αποθήκευσης | -40~125 | oC | ||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 80MPa | |||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | |||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | ||
| Υλικό διαφράγματος | 316L | |||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | |||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | |||
| Σοκ | 100 g, 11 ms | |||
| Χρόνος απόκρισης | ≤ 1 ms | |||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | |||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | |||
| Βάρος | περίπου 20 γραμμάρια | |||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 1,5mA @ 25°C | ||||
| Σχέδιο κατασκευής | |
| Τύπος 1 | |
| Τύπος 2 | |
| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
απαιτούμενο αέρα σφιχτότητα
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
