15 mm OEM αισθητήρας πίεσης πυριτίου με 1/4npt νήμα για μέτρηση επιπέδου υγρού
Product Details
| Τύπος νήματος: | μπορεί να έχει νήμα | Τύπος καλωδίωσης: | Χρυσόχρυσα πινάκια Kovar ή τετρασύρματα |
|---|---|---|---|
| Μέσο μέτρησης: | Αέριο και υγρό | Δύναμη: | 5-10VDC /1,5mA |
| Αποδόσεις: | 10mv/V 100+-30mv | Κλειδιά: | Μίνι αισθητήρας |
| Πακέτο μεταφοράς: | Καρτόνι | Εμπορικό σήμα: | ΧένγκΤονγκ |
| Υλικό: | 316L από ανοξείδωτο χάλυβα | ||
| Επισημαίνω |
Αισθητήρας πίεσης 15mm,Αισθητήρας πίεσης πυριτίου μέτρησης επιπέδου υγρού,Αισθητήρας πίεσης πυριτίου 1/4npt |
||
Product Description
15mm OEM 316L αντλία πίεσης πυριτίου από ανοξείδωτο χάλυβα
Πιεζοανταλλαστικός αισθητήρας πίεσης πυριτίου
Εισαγωγή αισθητήρα πίεσης από πυρίτιο:
Το είναι ένας πιεζοανταλλασστικός αισθητήρας πίεσης από πυρίτιο με πολύ σταθερά διάχυτα στοιχεία πυριτίου στον πυρήνα του.Χρησιμοποιεί την πιεζοανταγωγική επίδραση του διάχυτου πυριτίου για τη μέτρηση της πίεσης υγρών και αερίωνΟ αισθητήρας μπορεί να μετατρέψει τα σήματα μέτρησης πίεσης και επιπέδου σε ηλεκτρική έξοδο mv. Ο αισθητήρας έχει μια γρήγορη και ακριβή διεπαφή.Η μη γραμμικότητα του αισθητήρα υπολογίζεται με βάση τη μέθοδο BFSL ελάχιστου τετραγώνου, το οποίο χρησιμοποιείται ευρέως σε συμπιεστή αέρα, σύστημα ψύξης και άλλες εφαρμογές.
Χαρακτηριστικά του προϊόντοςαπό ανιχνευτή πίεσης από πυρίτιο:
- Χρησιμοποιεί προηγμένη τεχνολογία και ενσωματώνεται σε ένα 316L ανοξείδωτο χάλυβακατοικία
- Ευρύ φάσμα μέτρησης 0~350KPa~60MpaS
- Υψηλή αξιοπιστία και εξαιρετική σταθερότητα
- Διαφορετικές διεπαφές με νήματα διαθέσιμες για επιλογή
- Για τη μέτρηση της πίεσης μη διαβρωτικών αερίων και υγρών με 316Lσυμβατότητα από ανοξείδωτο χάλυβα
- Σύνθετο σχεδιασμό, ιδανικό για εφαρμογές με περιορισμένο χώρο
- Χρησιμοποιούνται σε συστήματα ελέγχου διαδικασιών για την παρακολούθηση και τον έλεγχο της πίεσης
- Συχνά χρησιμοποιείται σε συστήματα ψύξης και συμπιεστές αέρα για τη μέτρηση πίεσης
- Δυναμική παροχή: ≤2mA DC (τυπική 1.5mA DC)
- Αντίσταση εισόδου:3KΩ~6KΩ
- Αντίσταση εξόδου:2.5KΩ~6KΩ
- Ηλεκτρική σύνδεση: Χρυσοκάλυβες καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm
| Παραμέτρους απόδοσηςαπό ανιχνευτή πίεσης από πυρίτιο: | ||||
| Πεδίο μέτρησης | Διάμετρος (G) | 350KPa,1000KPa,2000Kpa | ||
| Απόλυτο (Α) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | |||
| Σφραγισμένο | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS | |||
| Τύπος | Μαξ | Μονάδα | ||
| Γραμμικότητα | ±0.15 | ±0.3 | % F.S | |
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | |
| Υστερέση | 0.05 | 0.1 | % F.S | |
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | |
| Πλήρης έκδοση | 100±10 | 100±30 | mV | |
| Μηδενική μετατόπιση θερμοκρασίας. | ±0.5 | ±1 | % F.S | |
| Πλήρης κλίμακα θερμοκρασία. | ±0.5 | ±1 | % F.S | |
| Αντισταθμισμένος Temp. | 0 ~ 70 | oC | ||
| Θερμοκρασία λειτουργίας | -20~80 | oC | ||
| Θέρμανση αποθήκευσης | -40~125 | oC | ||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 80MPa | |||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | |||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | ||
| Υλικό διαφράγματος | 316L | |||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | |||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | |||
| Σοκ | 100 g, 11 ms | |||
| Χρόνος απόκρισης | ≤ 1 ms | |||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | |||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | |||
| Βάρος | περίπου 20 γραμμάρια | |||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 1,5mA @ 25°C | ||||
| Σχέδιο κατασκευής | |

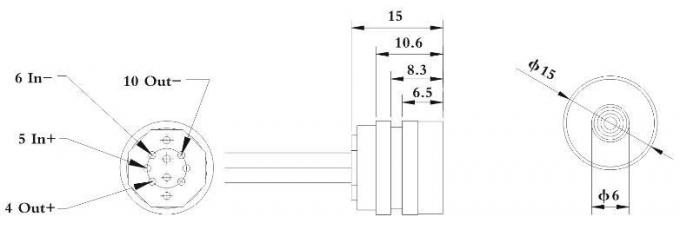

| Τύπος 1 | |

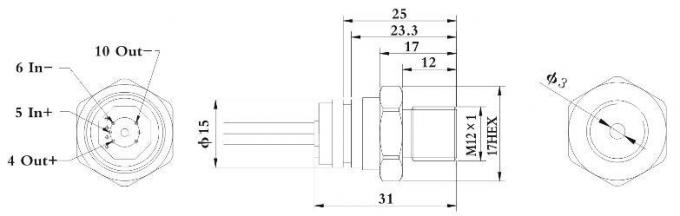

| Τύπος 2 | |

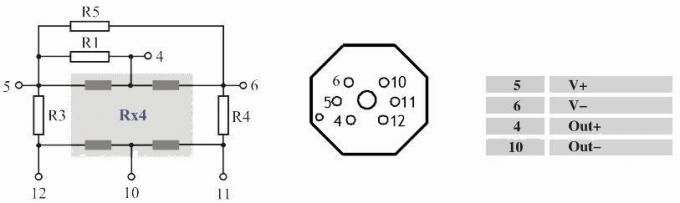

| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
|

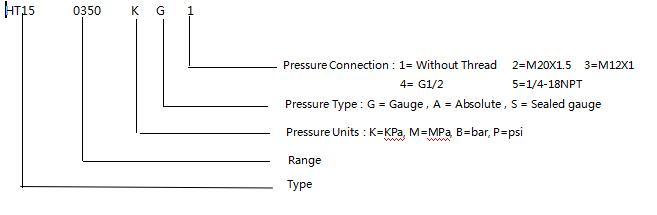

| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
απαιτούμενο αέρα σφιχτότητα
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτλων, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
