10KPa~70MPa Ανιχνευτής πίεσης πυριτίου Ανιχνευτής πίεσης πιεζοαπομείωσης
Λεπτομέρειες προϊόντος
| Σχήμα αριθ.: | HT19V | Τύπος νήματος: | - Όχι. |
|---|---|---|---|
| Τύπος καλωδίωσης: | Τέσσερα καλώδια | Μέσο μέτρησης: | Αέριο και υγρό |
| Πεδίο: | 0-10kpa~60mpa | Αποδόσεις: | mV |
| Τύπος πίεσης: | Γ/Α/Σ | Προμήθεια: | 5-10VDC |
| Κωδικός ΕΣ: | 9026209090 | Δυνατότητα προσφοράς: | 20000 τεμάχια/μήνα |
| Τύπος: | Αισθητήρας πίεσης πιεζοαπομείωσης | Υλικό: | Ατσάλι ατσάλι |
| Προσαρμογή: | Διαθέσιμα OEM και ODM | ||
| Επισημαίνω |
Αισθητήρας πίεσης πυριτίου 10kpa,Αισθητήρας πίεσης πυριτίου,Αισθητήρας πίεσης πυριτίου 70MPa |
||
Περιγραφή προϊόντος
HT19V Πιεζοανταλλαστικός αισθητήρας πίεσης πυριτίου
Εισαγωγή αισθητήρα πίεσης από πυρίτιο:
Ο πυρήνας του αισθητήρα πίεσης HT19 είναι ένα εξαιρετικά σταθερό διάχυτο στοιχείο πυριτίου.Πιεζοανταγωγικός αισθητήρας πίεσης από πυρίτιο συσκευασμένος σε θήκη από ανοξείδωτο χάλυβα 316LΗ αντισταθμισμένη HT19V προσφέρεται σε συγκολλητή συσκευή ή με ποικιλία ρυμουλκούμενων εξαρτημάτων όπως 1/4 και 1/8NPT, 1/4BSP καθώς και εξαρτημάτων προσαρμοσμένης διαδικασίας.
Επικαιροποίηση ευρείας ζώνης θερμοκρασίας, ρύθμιση της αντίστασης λέιζερ, δοκιμή γήρανσης για τη διασφάλιση σταθερής απόδοσης του προϊόντος και υψηλής αξιοπιστίας
Χαρακτηριστικά του προϊόντοςτου Αισθητήρας πίεσης πυριτίου
• Εγκαταστάσιμο με σφραγίδα δακτυλίου O
• Επεξεργασμένες επιφάνειες από ανοξείδωτο χάλυβα
• Αυξημένη
• Αρμονισμένο ASIC
• Απόλυτη, σφραγισμένη μέτρηση
• Επιλογή καλωδίου
Εφαρμογέςαπό ανιχνευτή πίεσης από πυρίτιο:
1- Κατάλληλο για τη μέτρηση της πίεσης διαβρωτικών αερίων και υγρών, συμβατό με ανοξείδωτο χάλυβα 316 l
2Χρησιμοποιείται σε συστήματα ελέγχου διαδικασιών για την παρακολούθηση και τον έλεγχο της πίεσης.
Ηλεκτρική απόδοσηαπό ανιχνευτή πίεσης από πυρίτιο:
1Ηλεκτρική τροφοδοσία: ≤10VDC
2.Εξόδου τάσης κοινής λειτουργίας: 50% της εισόδου (τυπική)
3.Αντίσταση εισόδου:4KΩ~20KΩ
4.Αντίσταση εξόδου:2.5KΩ~6KΩ
5Ηλεκτρική σύνδεση: 100mm καλώδιο υψηλής θερμοκρασίας, καλώδιο κορδέλας
| Παραμέτρους απόδοσηςαπό ανιχνευτή πίεσης από πυρίτιο:. | ||||||
| Πεδίο μέτρησης | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Σφραγισμένο | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Τύπος | Μαξ | Μονάδα | ||||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | |||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | |||
| Υστερέση | 0.05 | 0.1 | % F.S | |||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | |||
| Πλήρης έκδοση | ≤ 20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2.5 | % F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | % F.S | |||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | % F.S | |||
| Αντισταθμισμένος Temp. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Θερμοκρασία λειτουργίας | -20~80 | oC | ||||
| Θέρμανση αποθήκευσης | -40~125 | oC | ||||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | |||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | |||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | ||||
| Υλικό διαφράγματος | 316L | |||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | |||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | |||||
| Σοκ | 100 g, 11 ms | |||||
| Χρόνος απόκρισης | ≤ 1 ms | |||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | |||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | |||||
| Βάρος | ~ 28g | |||||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 10V @ 25oC | ||||||

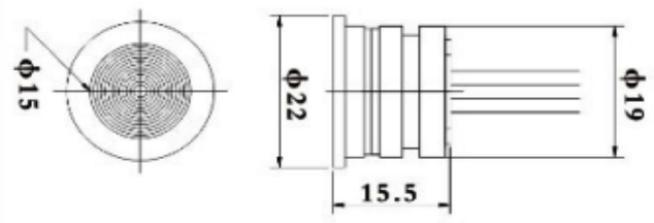

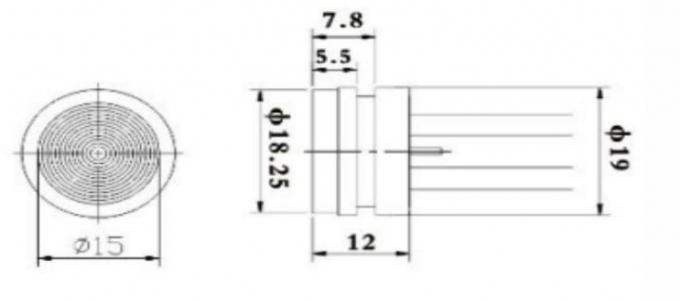

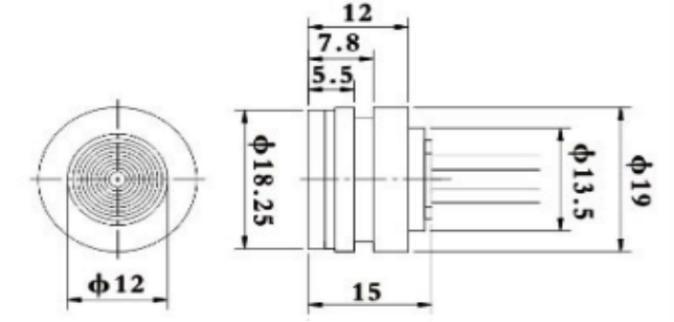

| Σχέδιο κατασκευήςαπό ανιχνευτή πίεσης από πυρίτιο | |
| < 3,5 MPaS |  |
| ≥3,5MPaS < 40MPaS |
|
| ≥40MPaS | |

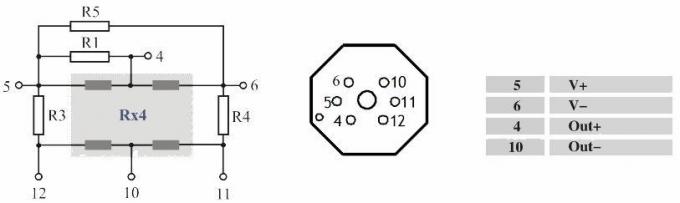

| Ηλεκτρική σύνδεση και αντιστάθμισηαπό ανιχνευτή πίεσης από πυρίτιο |
|
|

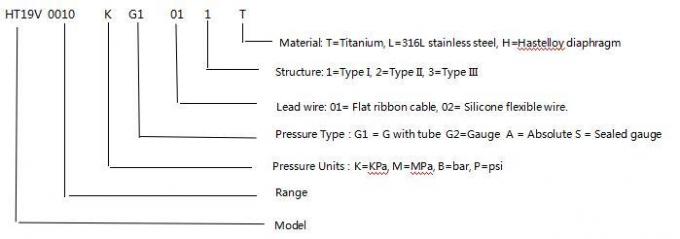

| Παραδείγματα επιλογής |
