Δέκτης πίεσης πυριτίου HT26V για εφαρμογές πετρελαίου, χημικής μεταλλουργίας, ηλεκτρικής ενέργειας και υδρολογίας
Product Details
| Υλικό: | 316L | ελάχιστο εύρος: | 10kpa |
|---|---|---|---|
| Ανώτατη σειρά: | 40MPa | Προμήθεια: | 1.5mA |
| Αποδόσεις: | 100mv+2mv | επιλέξιμος: | Τετράχρωμο σύρμα από σιλικόνη ή χρυσόχρυσα καρφίτσα |
| Σχήμα: | HT26V | Ελαιόλαδο: | πυρίτιο διάχυσης |
| Δύναμη: | 10VDC | ||
| Επισημαίνω |
Υδρολογικός αισθητήρας πίεσης πυριτίου,Μεταλλουργικό αισθητήρα πίεσης πυριτίου,Αισθητήρας πίεσης πυριτίου πετρελαίου και χημείας |
||
Product Description

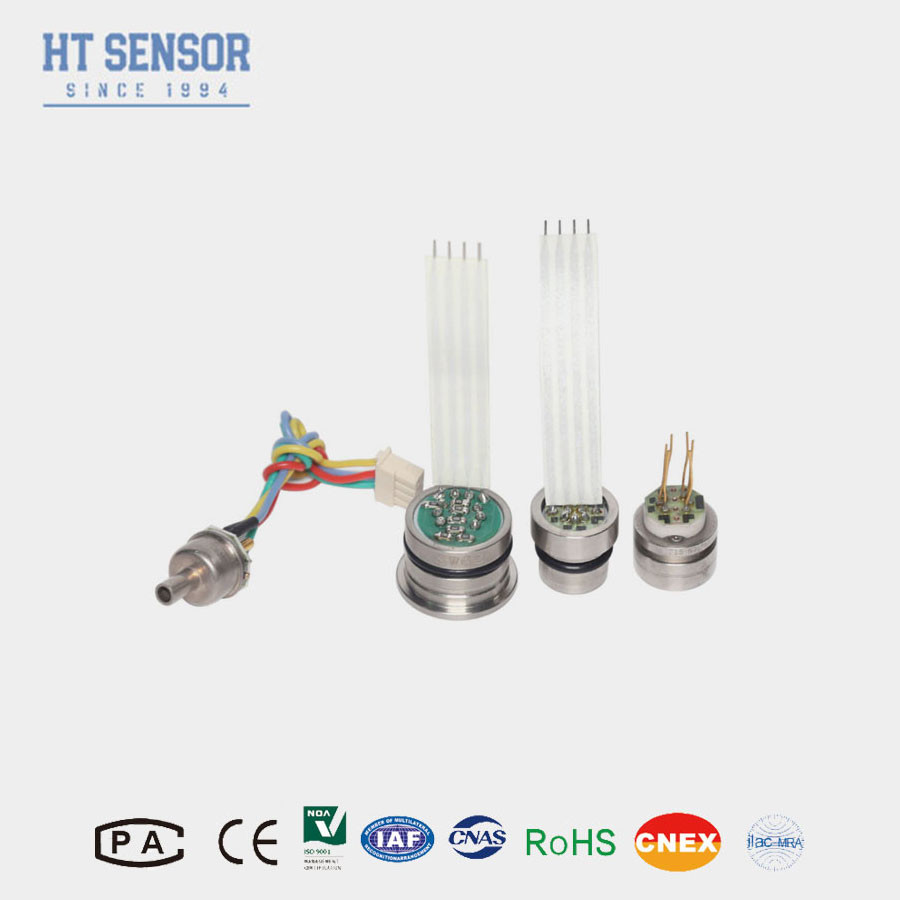

HT26V Διασκορπισμένος αισθητήρας πίεσης πυριτίου Πιεζοανταλλαστικός αισθητήρας πίεσης
Εισαγωγή αισθητήρα πίεσης από πυρίτιο:
Το HT26V είναι ένα υψηλής ευαισθησίας πιεζοανταποκλιματικό τσιπ πυριτίου που είναι ενσωματωμένο ως στοιχείο αισθητήρα πίεσης.Το διαφράγμα διαχωρισμού προς τα πάνω απομονώνει πλήρως το τσιπ πίεσης από το μέσο που θα μετρηθεί. είναι εύκολο να εγκατασταθεί.
Η παροχή ενέργειας σταθερής τάσης 10V, έξοδος 100mv, μεγάλη αντιστάθμιση θερμοκρασίας, ρύθμιση της αντίστασης λέιζερ, καλή σταθερότητα, υψηλή αξιοπιστία
Χαρακτηριστικά του προϊόντοςανιχνευτής πίεσης από πυρίτιο:
1Χρησιμοποιώντας προηγμένη τεχνολογία και 316L στερεόχάλυβα
2Εξαιρετική αξιοπιστία, επαναληπτικότητα και σταθερότητα
3. ύψος 7 mm, προσαρμόσιμος
Εφαρμογέςαπό ανιχνευτή πίεσης από πυρίτιο:
1- Κατάλληλο για τη μέτρηση της πίεσης μη διαβρωτικών αερίων και υγρών με συμβατότητα από ανοξείδωτο χάλυβα 316L
2Εφαρμόζεται σε διάφορες βιομηχανικές εγκαταστάσεις, συμπεριλαμβανομένων πετρελαίου, χημικών, μεταλλουργίας, ενέργειας και υδρολογίας
3Χρησιμοποιείται στις ναυτιλιακές και αεροπορικές βιομηχανίες
4.Διορθωτικά για συστήματα ελέγχου υδραυλικών και πνευματικών
Ηλεκτρικά δεδομένα αισθητήρα πίεσης πυριτίου
Η παροχή 10VDC Εισδοτική αντίσταση: 3KΩ~6KΩ
Αντίσταση εξόδου:2.5KΩ~6KΩ Αντίσταση μόνωσης:≥100MΩ/50VDC
Η τάση μόνωσης: 500VAC μεταξύ της θήκης και της ηλεκτρικής σύνδεσης δεν θα προκαλέσει ζημιά
Μεσαία συμβατότητα: υγρό, αέριο συμβατό με ανοξείδωτο χάλυβα 316L
Προδιαγραφή επιδόσεων του αισθητήρα πίεσης από πυρίτιο
| Παράμετροι απόδοσης: | ||||||
| Πεδίο μέτρησης | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Σφραγισμένο | 3500KPaS,7MPaS,10MPaS | |||||
| Τύπος | Μαξ | Μονάδα | ||||
| Γραμμικότητα | ±0.15 | ±0.3 | % F.S | |||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | |||
| Υστερέση | 0.05 | 0.1 | % F.S | |||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | |||
| Πλήρης έκδοση | ≤ 20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2.5 | % F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | % F.S | |||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | % F.S | |||
| Αντισταθμισμένος Temp. | ≤ 20KPa | 0 ¢ 50 | °C | |||
| ≥35kPa | 0 ¢ 70 | °C | ||||
| Θερμοκρασία λειτουργίας | -20 ¢80 | °C | ||||
| Θέρμανση αποθήκευσης | -40 ¢125 | °C | ||||
| Επιτρεπόμενη υπερφόρτωση | 3 φορές την πλήρη κλίμακα | |||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | |||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | ||||
| Υλικό διαφράγματος | 316L | |||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | |||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | |||||
| Σοκ | 100 g, 11 ms | |||||
| Χρόνος απόκρισης | ≤ 1 ms | |||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | |||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | |||||
| Βάρος | 25g | |||||
| Οι παράμετροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: σταθερή τάση 10V και θερμοκρασία περιβάλλοντος 25°C. | ||||||
