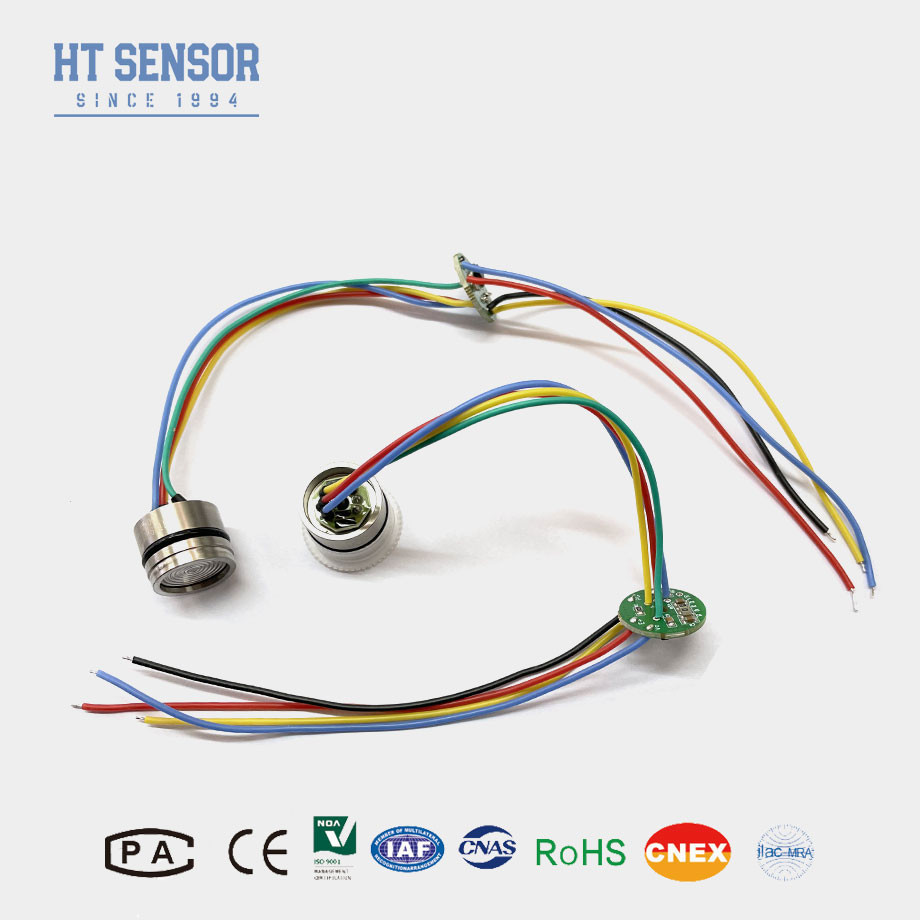

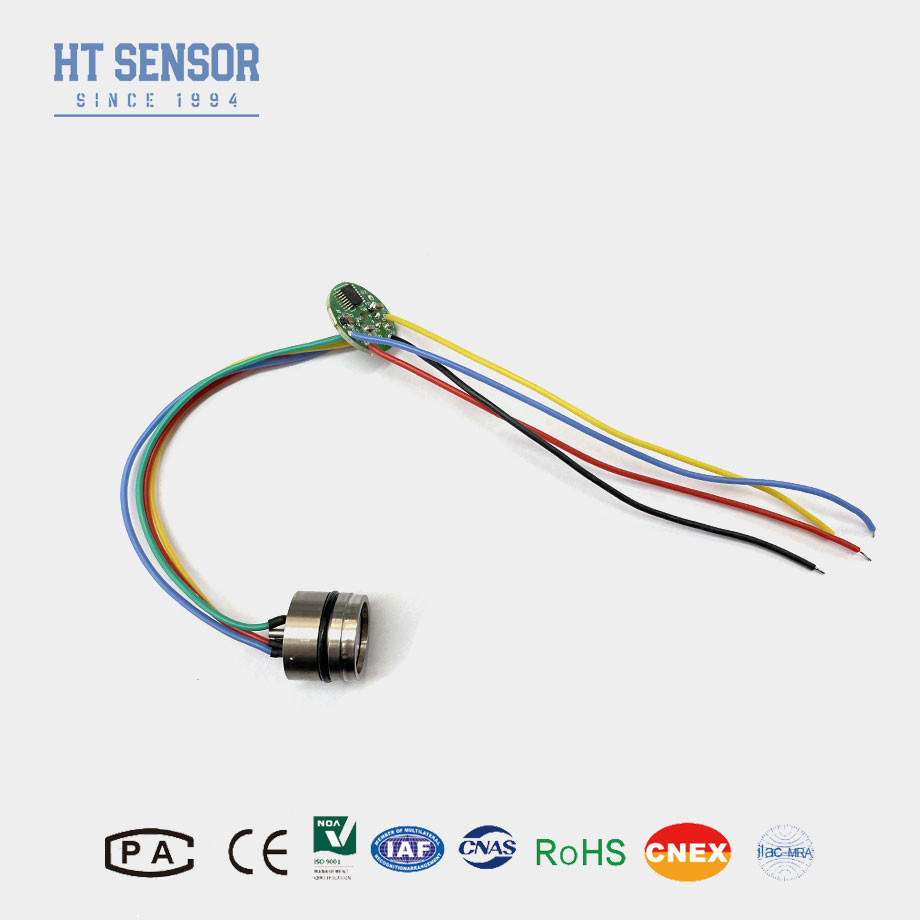

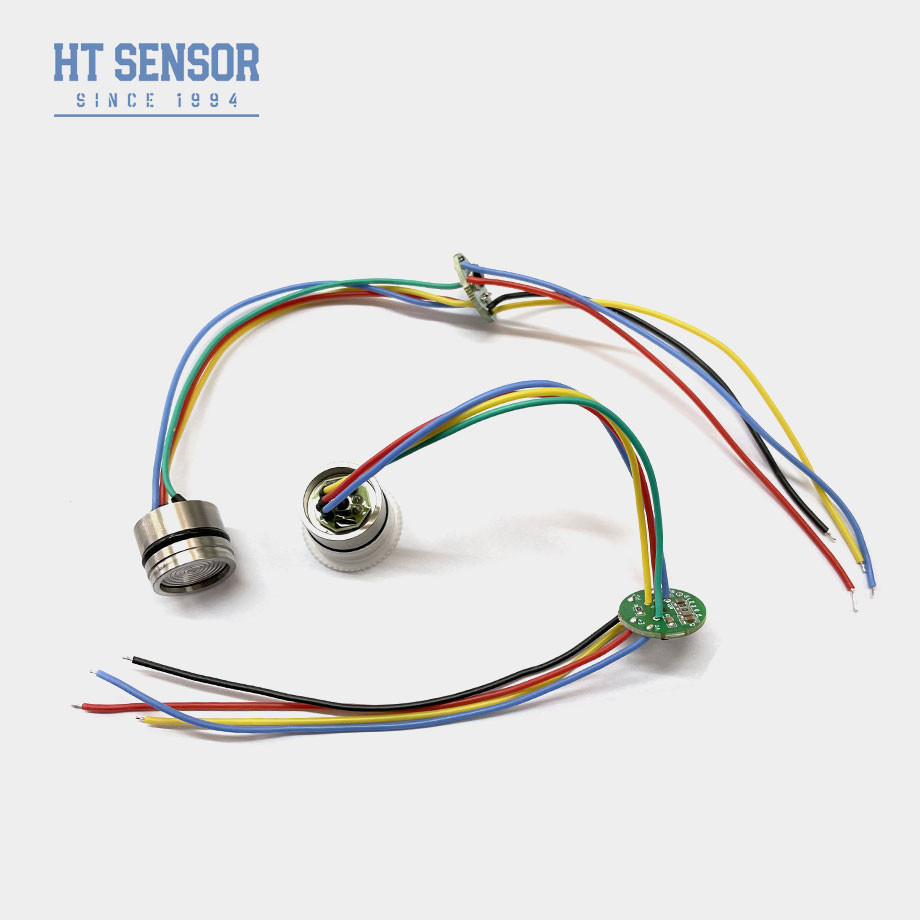

19 mm υψηλής ευαισθησίας διάχυτος αισθητήρας πίεσης πυριτίου
Product Details
| Υλικό: | 316L | ελάχιστο εύρος: | -100Kpa |
|---|---|---|---|
| Ανώτατη σειρά: | 60MPa | Προμήθεια: | 1.5mA |
| Αποδόσεις: | 100mv+-30mv | επιλέξιμος: | Τετράχρωμο σύρμα από σιλικόνη ή χρυσόχρυσα καρφίτσα |
| Σχήμα: | HT19 | Υψηλή: | 12MM |
| Ελαιόλαδο: | πυρίτιο διάχυσης | Δήμος: | - Όχι. |
| Επισημαίνω |
19mm diffused silicon pressure sensor,high sensitivity piezoresistive sensor,silicon pressure sensor with warranty |
||
Product Description
19mm Διαχυμένος αισθητήρας πίεσης πυριτίου Πιεζοανταποκλιτικός αισθητήρας πίεσης
Εισαγωγή αισθητήρα πίεσης από πυρίτιο:
HT19 πιεζοανταγωγικός αισθητήρας πίεσης από πυρίτιο, το κύριο συστατικό του οποίου είναι ένα υψηλής σταθερότητας διάχυτο συλλέκτη πυριτίου.Είναι μια συσκευή που βασίζεται σε ημιαγωγούς που μετατρέπει τη μηχανική πίεση σε ηλεκτρικό σήμα αξιοποιώντας το πιεζοανταποκρουστικό αποτέλεσμα στο πυρίτιο.Χρησιμοποιείται ευρέως σε βιομηχανικές, αυτοκινητοβιομηχανικές, ιατρικές και καταναλωτικές εφαρμογές λόγω της υψηλής ευαισθησίας, της δυνατότητας μικροποίησης και της οικονομικής αποτελεσματικότητας.
Χαρακτηριστικά του προϊόντοςανιχνευτής πίεσης από πυρίτιο:
- Υψηλή ευαισθησία: ανιχνεύει μικροσκοπικές αλλαγές πίεσης (π.χ. < 1 mbar).
- Γραμμική έξοδος: Καλά χαρακτηρισμένη απόκριση στις μεταβολές πίεσης.
- Σύνθετο μέγεθος: Η τεχνολογία MEMS επιτρέπει την ενσωμάτωση σε μικρά συστήματα.
Εφαρμογές από ανιχνευτή πίεσης από πυρίτιο:
- Μέτρηση πίεσης αερίου και υγρού
- Εκμετάλλευση πετρελαίου
- Υδροδότηση, θερμοδότηση της πόλης
- Σύστημα ελέγχου διαδικασίας
- Επιθεώρηση αεροπορίας και ναυσιπλοΐας
- Υδραυλική πίεση
Ηλεκτρικά δεδομένα αισθητήρα πίεσης πυριτίου
Προμήθεια:1.5mADC Εισαγωγική αντίσταση:3KΩ~6KΩ
Αντίσταση εξόδου:2.5KΩ~6KΩ Αντίσταση μόνωσης:≥100MΩ/50VDC
Η τάση μόνωσης: 500VAC μεταξύ της θήκης και της ηλεκτρικής σύνδεσης δεν θα προκαλέσει βλάβη
Μεσαία συμβατότητα: υγρό, αέριο συμβατό με ανοξείδωτο χάλυβα 316L
Προδιαγραφή επιδόσεων του αισθητήρα πίεσης από πυρίτιο
| Παράμετροι |
Περιοχή: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Τυπικό | Μαξ. Μαξ. | Μονάδες | ||
| Πίεση Μη γραμμικότητα |
±0.15 |
±0.3 | % F.S | |
| Επαναλαμβανόμενη πίεση και υστερέση | 0.02 | 0.05 | % F.S | |
| Μηδενική έξοδος | 0±1 | 0±2 | mV | |
| Έκδοση διαστήματος | ≤ 20KPa | 50 ± 10 | 50±30 | mV |
| ≥ 35 KPa | 100±10 | 100±30 | mV | |
| Λάθος θερμοκρασίας μηδενικό | ≤ 20KPa | ±1 | ±2 | % F.S |
| ≥ 35 KPa | ±0.5 | ±1 | % F.S | |
| Τεχνολογική ανάλυση | ≤ 20KPa | ±1 | ±2 | % F.S |
| ≥ 35 KPa | ±0.5 | ±1 | % F.S | |
| Πίεση απόδειξης | 3X Ονομαστική περιοχή ή 120MPa, όποιο από τα δύο είναι μικρότερο | - Τι; | ||
| Περιοχή θερμοκρασίας λειτουργίας | -20~80 | °C | ||
| Αντισταθμισμένο εύρος θερμοκρασίας | 0~70, 0~50 (περίοδος ≤20KPa) | °C | ||
| Πεδίο θερμοκρασίας αποθήκευσης | -40~125 | °C | ||
Σημείωση:Πάνω παράμετρος υπό συνθήκη:Προμήθεια: 1,5mA Θερμοκρασία: 25°C
Διάσταση
Σημείωση:
1. Δώστε προσοχή στην τοποθέτηση μεταξύ του μεγέθους του πυρήνα και του σπιτιού του πομπού κατά τη διάρκεια της συναρμολόγησης για την επίτευξη της απαιτούμενης αεροστεγνότητας
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτλων, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
FQA:
1.Q: Ποια είναι τα χαρακτηριστικά του αισθητήρα πίεσης σας;
Α: Υψηλή ακρίβεια, ανθεκτικότητα και εξαιρετική απόδοση.
2Ερώτηση: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν μέχρι και 30.000 αισθητήρες πίεσης το μήνα, έτσι ώστε να είμαστε πλήρως σε θέση να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης
4.Q: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
5Ε: Πώς είναι οι τιμές των προϊόντων;
Α: Ανταγωνιστική τιμολόγηση με εκπτώσεις για χύδην παραγγελίες ή μακροπρόθεσμους συνεργάτες
6Ερώτηση: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και οι υπηρεσίες μας μετά την πώληση θα απαντήσουν με τις ερωτήσεις σας μέσα σε 24 ώρες, η απομακρυσμένη καθοδήγηση μέσω δικτύου PC είναι πάντα διαθέσιμη.
