Αισθητήρας Πομπού Πίεσης Υψηλής Ακρίβειας με Μέγιστο Εύρος 120m για Βιομηχανικές Εφαρμογές

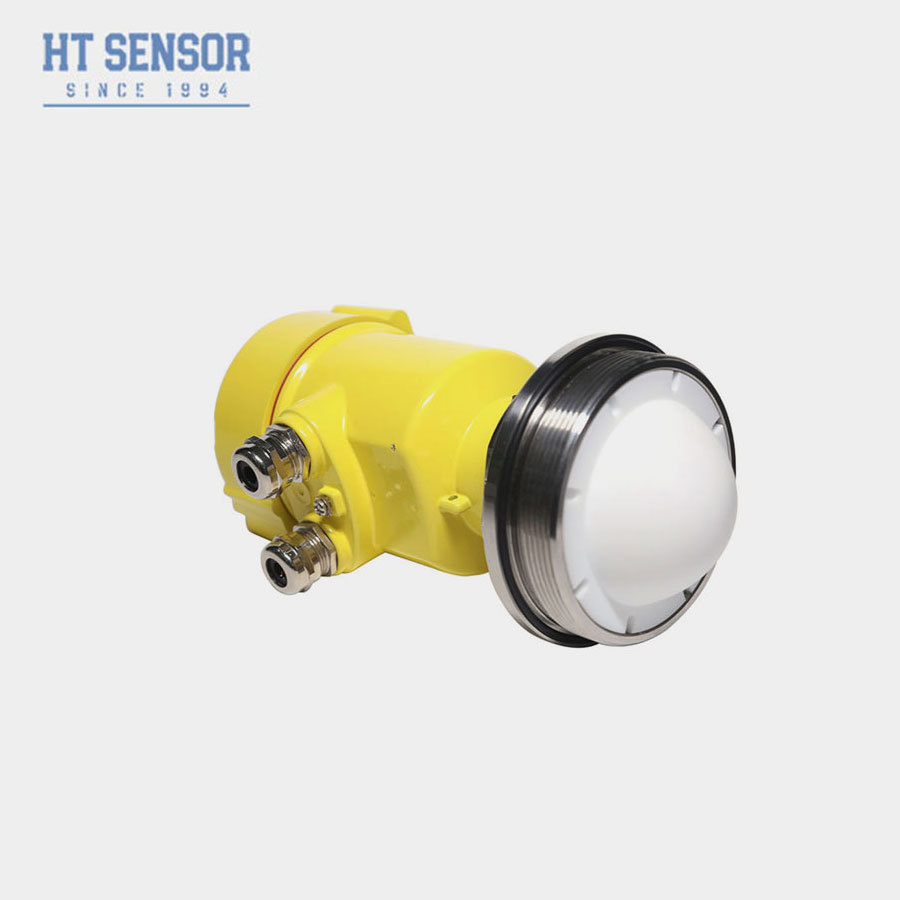

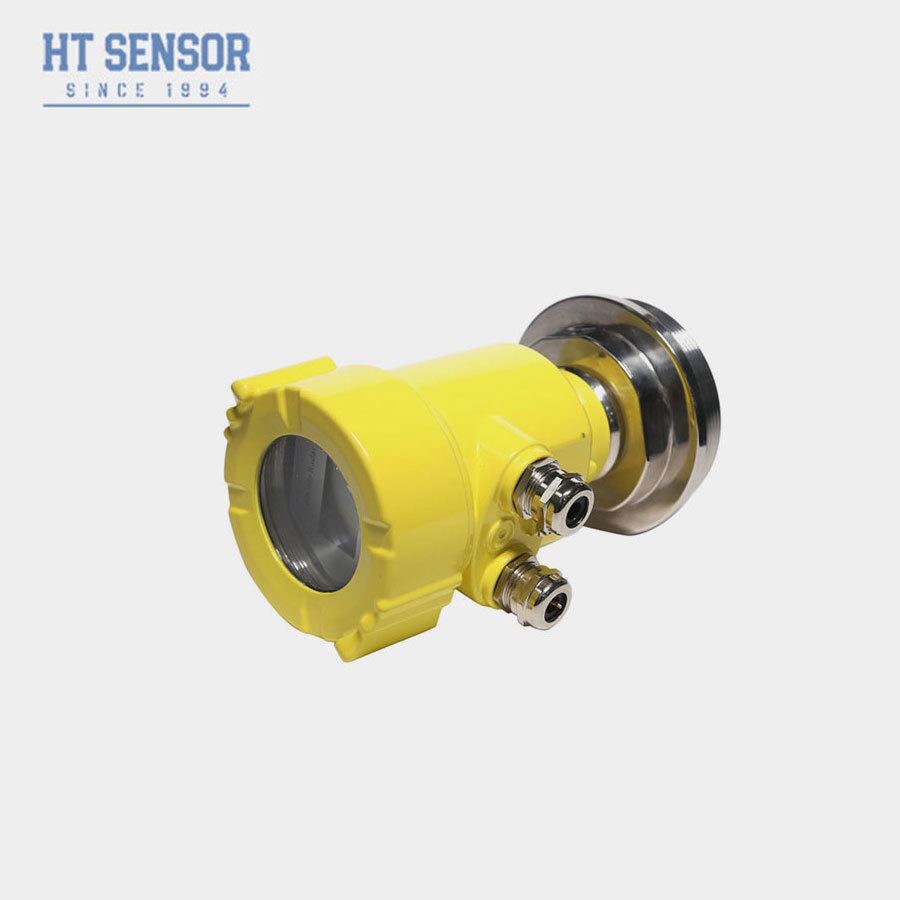

                                                                                                   Μετρητής στάθμης ραντάρ 80G

 Εισαγωγή προϊόντος:

     Τα προϊόντα ραντάρ συνεχούς κύματος διαμόρφωσης συχνότητας (FMCW) 76-81GHz υποστηρίζουν εφαρμογές τεσσάρων και δύο καλωδίων. Με πολλαπλά μοντέλα, η μέγιστη εμβέλεια μπορεί να φτάσει τα 120m και το τυφλό σημείο είναι μόλις 10 cm. Λόγω της υψηλότερης συχνότητας λειτουργίας και του μικρότερου μήκους κύματος, είναι ιδιαίτερα κατάλληλο για στερεές εφαρμογές. Εκπέμποντας και λαμβάνοντας ηλεκτρομαγνητικά κύματα μέσω ενός φακού, προσφέρει μοναδικά πλεονεκτήματα σε περιβάλλοντα με υψηλή σκόνη και σκληρές θερμοκρασίες (έως +200℃). Το όργανο παρέχει επιλογές τοποθέτησης με φλάντζα ή σπείρωμα, καθιστώντας την εγκατάσταση απλή και βολική.

 Πλεονεκτήματα:

     Βασισμένο στο αυτο-αναπτυγμένο τσιπ RF χιλιοστομετρικών κυμάτων CMOS, επιτυγχάνεται μια πιο συμπαγής αρχιτεκτονική RF, υψηλότερο SNR και μικρότερη τυφλή ζώνη.

    Το εύρος ζώνης λειτουργίας 5GHz επιτρέπει στο προϊόν να έχει υψηλότερη ανάλυση μέτρησης και ακρίβεια μέτρησης.

    Η στενότερη γωνία δέσμης κεραίας είναι 3°, η παρεμβολή στο περιβάλλον εγκατάστασης έχει μικρότερη επίδραση στο όργανο και η εγκατάσταση είναι πιο βολική.

    Το μικρότερο μήκος κύματος έχει καλύτερα χαρακτηριστικά ανάκλασης στην στερεά επιφάνεια, επομένως δεν χρειάζεται να χρησιμοποιηθεί ειδική καθολική φλάντζα για στόχευση.

    Υποστηρίζει εντοπισμό σφαλμάτων Bluetooth κινητού τηλεφώνου για τη διευκόλυνση των εργασιών συντήρησης του προσωπικού πεδίου.

Τεχνικά:

 Εγκατάσταση:

    Υπάρχουν δύο σημεία που πρέπει να προσέξετε κατά την εγκατάσταση: στοχεύστε στο επίπεδο του υλικού στόχου και προσπαθήστε να εξασφαλίσετε κάθετη πρόσπτωση του επιπέδου του υλικού. αποφύγετε την ψευδή ηχώ. Δείτε τις ακόλουθες τυπικές συνθήκες εργασίας.

    Βεβαιωθείτε ότι δεν υπάρχουν εμπόδια εντός της εμβέλειας της δέσμης, όπως σκάλες και σκαλοπάτια.

                                                   Διάγραμμα θέσης εγκατάστασης οργάνου

Το όργανο πρέπει να εγκατασταθεί τουλάχιστον 20 cm μακριά από τον τοίχο του δοχείου, διαφορετικά είναι πιθανό να προκύψουν εσφαλμένες ενδείξεις

Εγκαταστήστε τουλάχιστον 20 cm από τον τοίχο του δοχείου

Η εγκατάσταση του οργάνου θα πρέπει να διασφαλίζει ότι η δέσμη της κεραίας αποφεύγει τη θύρα τροφοδοσίας, όπως φαίνεται στο σχήμα

Η δέσμη της κεραίας αποφεύγει τη θύρα τροφοδοσίας

Το κωνικό δοχείο θα πρέπει να διασφαλίζει ότι η δέσμη κατευθύνεται απευθείας στο κάτω μέρος της δεξαμενής, διαφορετικά τα αποτελέσματα μέτρησης στο κάτω μέρος της δεξαμενής ενδέχεται να είναι ανακριβή

Η κωνική δεξαμενή θα πρέπει να διασφαλίζει ότι η δέσμη κατευθύνεται απευθείας στο κάτω μέρος της δεξαμενής
