Υψηλής ακρίβειας ραντάρ με μέγιστη εμβέλεια 120m για βιομηχανικές εφαρμογές

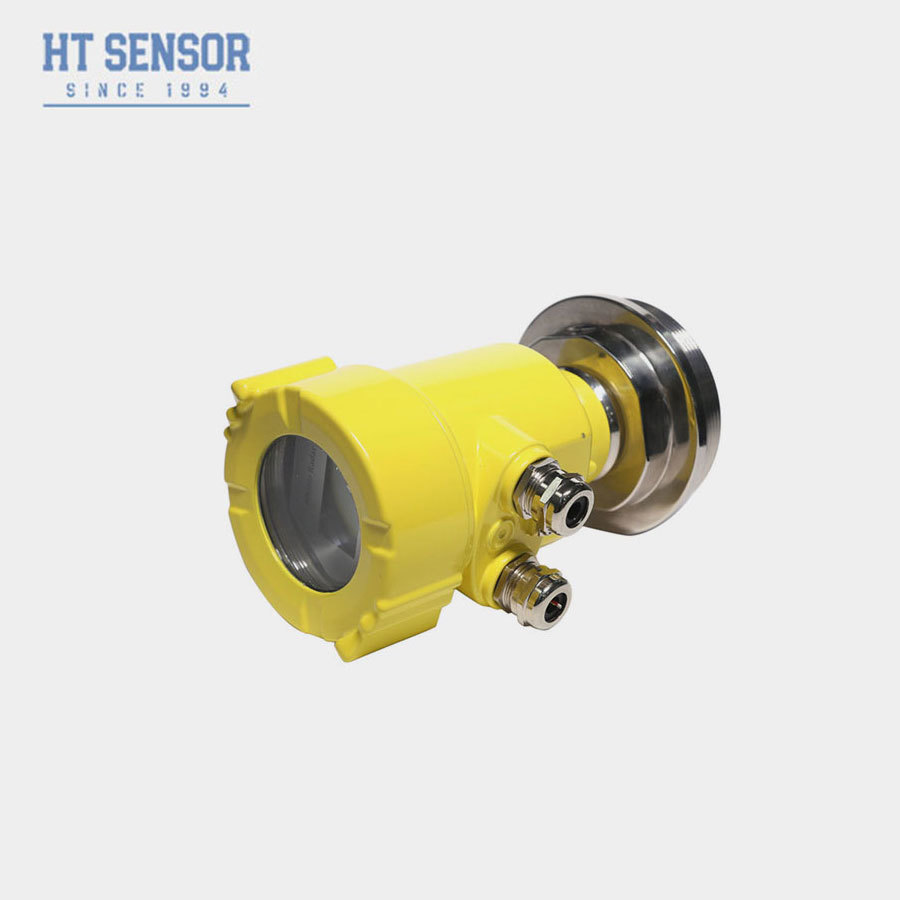

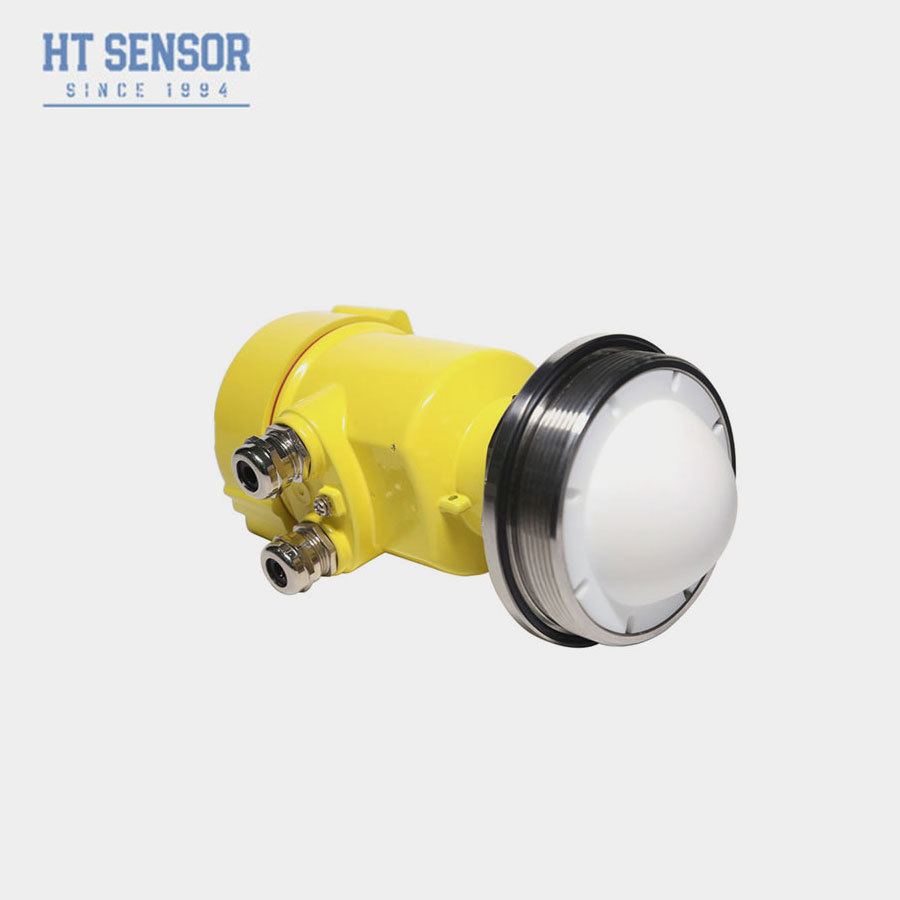

                                                                                             80G μετρητής επιπέδου ραντάρ

Παραγωγή:

Τα προϊόντα ραντάρ συνεχών κυμάτων διαμόρφωσης συχνότητας (FMCW) 76-81GHz υποστηρίζουν εφαρμογές τεσσάρων καλωδίων και δύο καλωδίων.και το τυφλό σημείο είναι τόσο μικρό όσο 10 cmΛόγω της υψηλότερης συχνότητας λειτουργίας και του μικρότερου μήκους κύματος, είναι ιδιαίτερα κατάλληλο για εφαρμογές σε στερεά υλικά.προσφέρει μοναδικά πλεονεκτήματα σε περιβάλλοντα υψηλής σκόνης και υψηλών θερμοκρασιών (μέχρι +200°C)Το όργανο παρέχει δυνατότητες τοποθέτησης με φλάντζες ή νήματα, καθιστώντας την εγκατάσταση απλή και βολική.

Πλεονεκτήματα

    Με βάση το αυτο-αναπτύχθηκε CMOS χιλιοστομετρικό κύμα RF τσιπ, μια πιο συμπαγή RF αρχιτεκτονική, υψηλότερη SNR και μικρότερη τυφλή ζώνη πραγματοποιούνται.

Το εύρος ζώνης εργασίας 5 GHz επιτρέπει στο προϊόν να έχει υψηλότερη ανάλυση μετρήσεων και ακρίβεια μέτρησης.

Η στενότερη γωνία δέσμης κεραίας είναι 3°, η παρεμβολή στο περιβάλλον εγκατάστασης έχει μικρότερη επίδραση στο όργανο και η εγκατάσταση είναι πιο βολική.

Το μικρότερο μήκος κύματος έχει καλύτερα χαρακτηριστικά αντανάκλασης στην στερεή επιφάνεια, οπότε δεν χρειάζεται να χρησιμοποιήσει ειδική καθολική φλάντσα για στόχευση.

Υποστηρίζει το debugging Bluetooth κινητού τηλεφώνου για να διευκολύνει το έργο συντήρησης του προσωπικού πεδίου.

Τεχνική:

 Εγκατάσταση:

    Υπάρχουν δύο σημεία στα οποία πρέπει να δίνουμε προσοχή κατά την εγκατάσταση: να στοχεύουμε στο επίπεδο του υλικού-στόχου και να προσπαθούμε να εξασφαλίσουμε την κατακόρυφη πρόσκρουση του επιπέδου του υλικού· να αποφεύγουμε την ψευδή ηχώ.Βλέπε τις ακόλουθες τυπικές συνθήκες εργασίας.

Βεβαιωθείτε ότι δεν υπάρχουν εμπόδια εντός του εύρους της δέσμης, όπως σκάλες και σκαλοπάτια.

Σχηματικό διάγραμμα της θέσης εγκατάστασης του οργάνου

Το όργανο πρέπει να τοποθετείται τουλάχιστον 20 cm μακριά από τον τοίχο του δοχείου, διαφορετικά είναι πιθανό να παράγει λανθασμένες ενδείξεις.

Τοποθετήστε τουλάχιστον 20 cm από το τοίχωμα του δοχείου

Η εγκατάσταση του οργάνου πρέπει να εξασφαλίζει ότι η δέσμη κεραίας αποφεύγει την πύλη τροφοδοσίας, όπως φαίνεται στο σχήμα

Η ακτίνα κεραίας αποφεύγει την πύλη τροφοδοσίας

Το κωνικό δοχείο πρέπει να εξασφαλίζει ότι η δέσμη κατευθύνεται απευθείας προς τον πυθμένα της δεξαμενής, διαφορετικά τα αποτελέσματα των μετρήσεων στον πυθμένα της δεξαμενής μπορεί να είναι ανακριβή.

Η κωνική δεξαμενή πρέπει να εξασφαλίζει ότι η δέσμη κατευθύνεται απευθείας προς τον πυθμένα της δεξαμενής.

Καλωδίωση προϊόντων

Διάγραμμα καλωδίωσης προϊόντων δύο καλωδίων με ενιαίο θάλαμο και τροφοδοσία 24VDC

Σχεδιακό διάγραμμα προϊόντων δύο καλωδίων

Σχέδιο καλωδίωσης μονοθάλαμου στερέωσης με τροφοδοσία 24VDC (4-20mA) τετρασύρματος προϊόντος

Στην εφαρμογή του συστήματος τεσσάρων καλωδίων, εκτός από το τερματικό τροφοδοσίας 24v, 4-20mA αναλογικό είναι ένα ξεχωριστό δύο τερματικά

Σχέδιο καλωδίωσης μονοθάλαμου στερέωσης με τροφοδοσία 24VDC (RS485) και τετρασύρματα προϊόντα

Στην εφαρμογή ενός συστήματος τεσσάρων καλωδίων, εκτός από το τερματικό τροφοδοσίας 24v, το αναλογικό RS485 είναι ένα ξεχωριστό δύο τερματικά

Διάγραμμα καλωδίωσης ενός διτλαντού κελύφους με παροχή ισχύος 220V AC (4-20mA) και τετρασύρματα προϊόντα

Στην εφαρμογή ενός συστήματος τεσσάρων καλωδίων, όταν δεν υπάρχει έξοδος 4-20mA, οι 3 και 4 συντομεύονται
