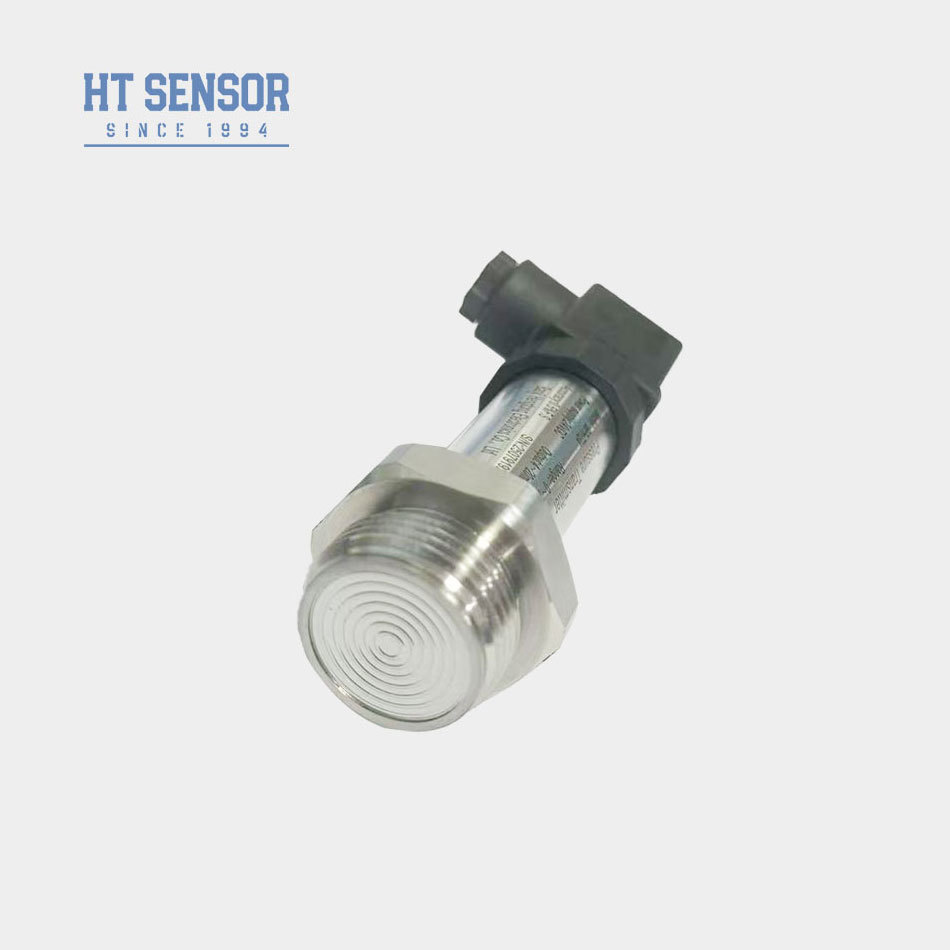

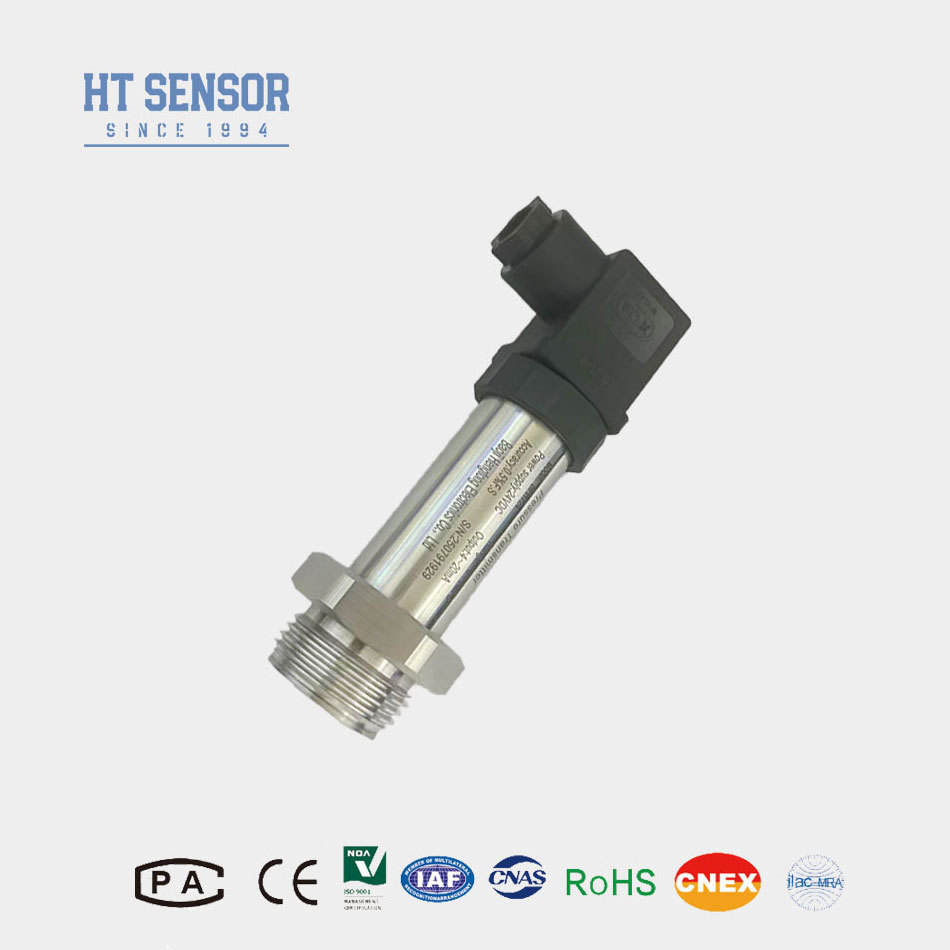

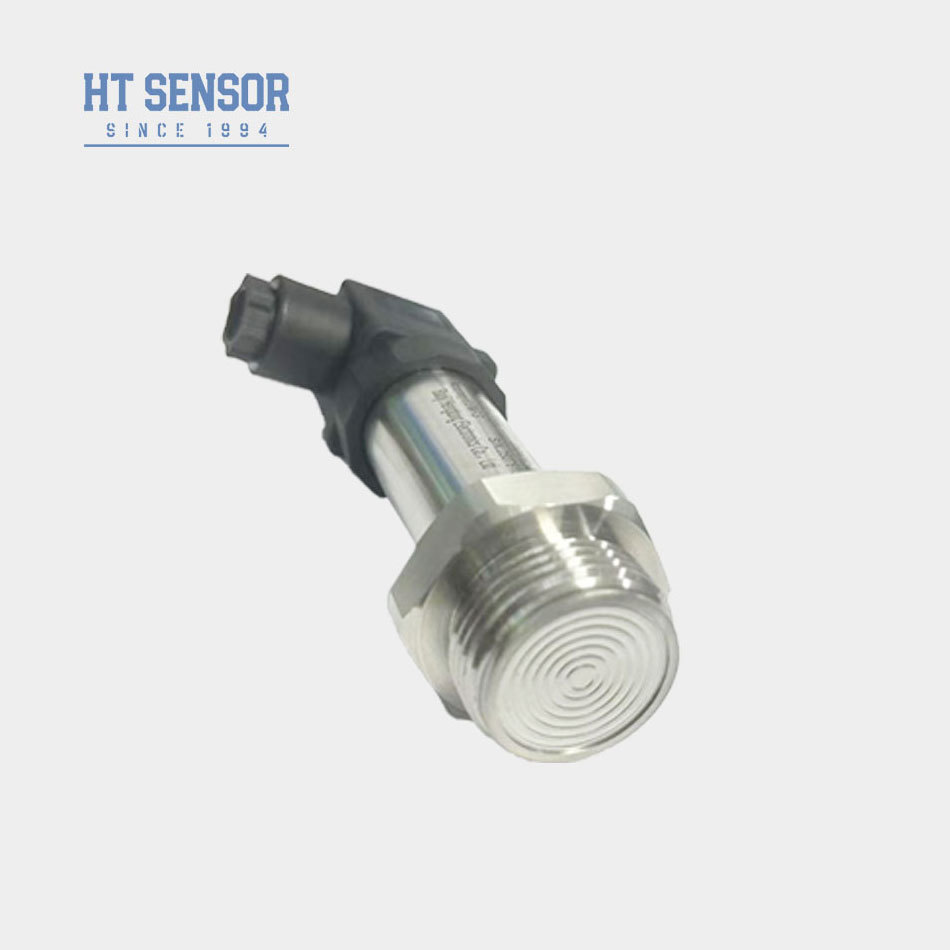

BPHT241 Πομπός Πίεσης με Επίπεδη Διάφραγμα
Εισαγωγή:
Ο πομπός πίεσης BPHT241 με επίπεδη διάφραγμα χρησιμοποιεί τον πυρήνα απομόνωσης πίεσης πυριτίου με μεγάλο επίπεδο διάφραγμα της σειράς HT ως στοιχείο μέτρησης σήματος. Το κύκλωμα επεξεργασίας σήματος βρίσκεται μέσα σε ένα περίβλημα από ανοξείδωτο χάλυβα, μετατρέποντας το σήμα του αισθητήρα σε ένα τυπικό σήμα εξόδου. Αυτός ο πομπός πίεσης χρησιμοποιείται κυρίως σε μέρη όπου απαιτούνται υψηλές συνθήκες υγιεινής, εξασφαλίζοντας αξιόπιστες και ακριβείς μετρήσεις πίεσης σε υγιεινά περιβάλλοντα.
Χαρακτηριστικά Προϊόντος:
1. Διεπαφή πίεσης G1
2. Σχεδιασμένο για υγιεινές εφαρμογές για την αποφυγή κλιμάκωσης του μέσου
3. Υψηλή ακρίβεια με πλήρη δομή από ανοξείδωτο χάλυβα
4. Εύκολο στον καθαρισμό.
Εφαρμογές:
1. Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με 316L
2. Ιδανικό για τη βιομηχανία προστασίας του περιβάλλοντος και τη χημική βιομηχανία
3. Χρησιμοποιείται στις ναυτιλιακές και αεροπορικές βιομηχανίες
4. Κατάλληλο για χρήση στην ιατρική, τη βιοφαρμακευτική και τη βιομηχανία υγιεινής τροφίμων βιομηχανίες.
| Παράμετροι Απόδοσης |
| Εύρος Μέτρησης |
0~35Kpa…~20MPa |
| Τύπος Πίεσης |
Πίεση μετρητή, Απόλυτη πίεση, Σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές του ονομαστικού εύρους |
| Ακρίβεια @ 25ºC |
±0,25% (Τυπικό) ±0,5% (Μέγιστο) |
| Επαναληψιμότητα |
0,1%FS |
| Υστέρηση |
0,1%FS |
| Μακροπρόθεσμη Σταθερότητα |
±0,1%F.S/Έτος (Τυπικό) ±0,2%F.S/Έτος (Μέγιστο) |
| Μετατόπιση θερμοκρασίας μηδενικού σημείου |
±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Μετατόπιση θερμοκρασίας πλήρους κλίμακας |
±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Απόκριση συχνότητας |
2.4Khz |
| Αντιστάθμιση θερμοκρασίας |
-20-70ºC(≤10mpa,προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20ºC~80ºC |
| Θερμοκρασία αποθήκευσης |
-40ºC~120ºC |
| Δόνηση |
10g,55Hz ~ 2kHz |
| Υλικό περιβλήματος |
304,316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Βαθμός αντιεκρηκτικότητας |
Ex db IIC T6 Gb |
| Βαθμός προστασίας |
IP65 |
| Σφράγιση δακτυλίου O |
Φθοριοκαουτσούκ |
| Βάρος |
~0,25kg |
| Σήμα εξόδου |
Τάση τροφοδοσίας |
Τύπος εξόδου |
| 4~20mA |
12~30VDC |
2/3/4 καλώδια |
| 0~10/20mA |
3 καλώδια |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Πρωτόκολλο επικοινωνίας RS485 |
3.6~30V / Μπαταρία |
4 καλώδια |
1. Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο που θα μετρηθεί είναι συμβατό με τα μέρη επαφής του προϊόντος.
2. Κατά την υποβολή παραγγελίας, σημειώστε ότι τα προϊόντα αντιεκρηκτικού τύπου δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης.
3. Κατά την παραγγελία πομπών με κεφαλή οθόνης LCD ή LED, η παροχή ρεύματος για τον πομπό δεν πρέπει να είναι μικρότερη από 20VDC.
4. Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν συσκευές προστασίας από κεραυνούς επί τόπου και να διασφαλίσουν ότι το προϊόν και η παροχή ρεύματος είναι αξιόπιστα γειωμένα.
5. Το ονομαστικό εύρος θερμοκρασίας λειτουργίας του δακτυλίου O από φθοριοκαουτσούκ είναι -20ºC έως 250ºC. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20ºC, είναι απαραίτητο να επιλέξετε μια σφράγιση δακτυλίου O EPDM.
6. Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m, διαθέσιμο σε τρία υλικά. Εάν δεν καθοριστεί, θα παραδοθεί με υλικό καλωδίου πολυαιθυλενίου. Εάν απαιτείτε διαφορετικό υλικό καλωδίου, παρακαλούμε να το καθορίσετε στην παραγγελία.
7. Για ειδικές απαιτήσεις όπως έντονη δόνηση, στιγμιαία δύναμη κρούσης, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε να ενημερώσετε την εταιρεία μας και να τις καθορίσετε στην παραγγελία.
Συχνές ερωτήσεις:
1. Ε: Ποια είναι τα χαρακτηριστικά των πομπών αισθητήρων πίεσης;
A: Υψηλή ακρίβεια, ανθεκτικότητα και εξαιρετική απόδοση. Διατίθεται προσαρμογή.
2. Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
A: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
3. Ε: Ποια είναι η παραγωγική σας ικανότητα;
A: Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης.
4. Ε: Ποια είναι η τυπική περίοδος παράδοσης;
A: 5~8 εργάσιμες ημέρες για τυπικά μοντέλα. Τα προσαρμοσμένα προϊόντα ενδέχεται να διαφέρουν.
5. Ε: Πώς τιμολογούνται τα προϊόντα; Υπάρχουν εκπτώσεις;
A: Ανταγωνιστικές τιμές με εκπτώσεις για μαζικές παραγγελίες ή μακροχρόνιους συνεργάτες.
6. Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και εξυπηρέτηση μετά την πώληση;
A: Ο χρόνος εγγύησής μας είναι 24 μήνες μετά την αποστολή και η εξυπηρέτηση μετά την πώληση θα απαντήσει στις ερωτήσεις σας σε 24 ώρες, η απομακρυσμένη καθοδήγηση μέσω δικτύου υπολογιστή είναι πάντα διαθέσιμη.
