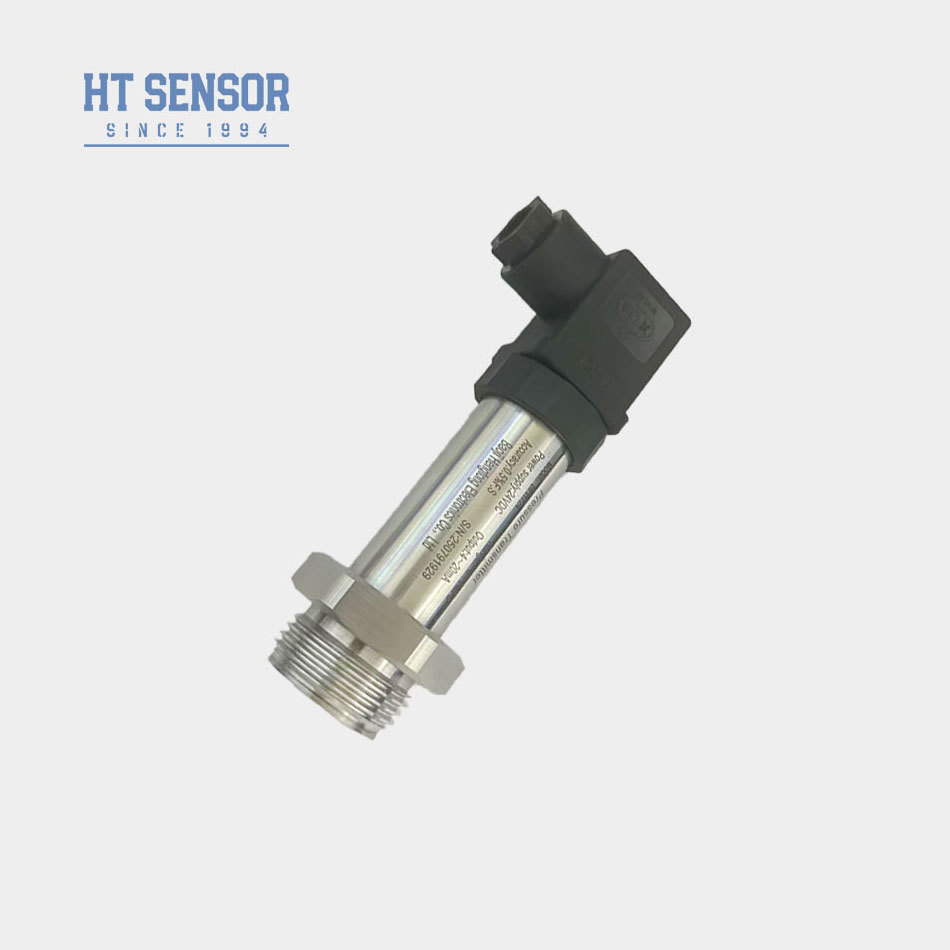

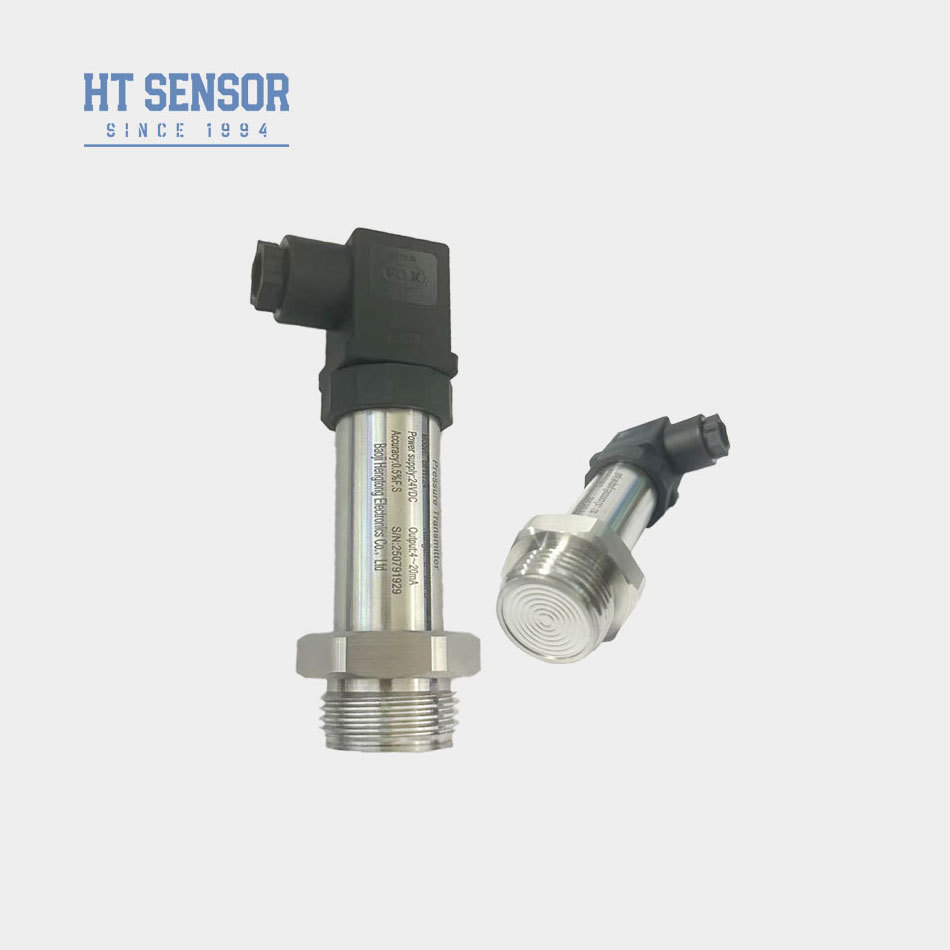

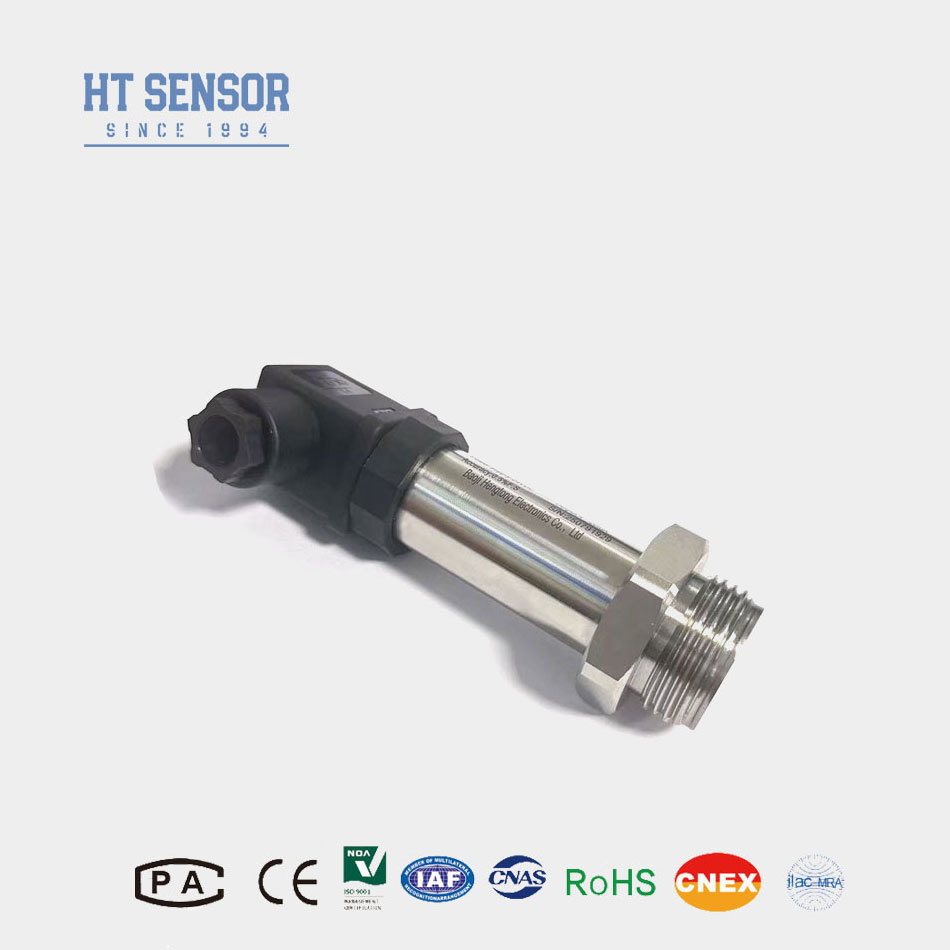

BPHT241 Μεταδότης πίεσης διαφράγματος
Εισαγωγή:
Ο πομπός μεταφοράς πίεσης με διάφραγμα χύσης BPHT241 χρησιμοποιεί τον πυρήνα μετρήσεων σήματος που είναι γεμάτος με ελαιόλαδο, μεμονωμένο με αντίσταση πίεσης από πυρίτιο διαφραγμού χύσης μεγάλης σειράς HT.Το κύκλωμα επεξεργασίας σήματος βρίσκεται μέσα σε ένα στεφανισμένο σίδερο, μετατρέποντας το σήμα του αισθητήρα σε ένα πρότυπο σήμα εξόδου.διασφάλιση αξιόπιστων και ακριβών μετρήσεων πίεσης σε υγιεινά περιβάλλοντα.
Χαρακτηριστικά του προϊόντος:
1. G1 διεπαφή πίεσης
2Σχεδιασμένο για υγιεινές εφαρμογές για την αποφυγή μέσης κλίμακας
3Υψηλή ακρίβεια με πλήρη δομή από ανοξείδωτο χάλυβα
4Εύκολο στο καθαρισμό.
Εφαρμογές:
1. Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με 316L
2Ιδανικό για την προστασία του περιβάλλοντος και τις χημικές βιομηχανίες
3Χρησιμοποιείται στις ναυτιλιακές και αεροπορικές βιομηχανίες
4. Κατάλληλο για χρήση στην ιατρική, βιοφαρμακευτική και υγιεινή τροφίμωνΒιομηχανίες.
| Παραμέτρους απόδοσης |
| Πεδίο μέτρησης |
0~35Kpa...~20MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα |
00,1% FS |
| Υστερέση |
00,1% FS |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
-20-70oC (≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 120 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Επ. db ΙΙΚ T6 Gb |
| Αξιολόγηση προστασίας |
IP65 |
| Σφραγίδα O-Ring |
Καουτσούκ φθορίου |
| Βάρος |
~ 0,25 kg |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
| Πρωτόκολλο επικοινωνίας RS485 |
3.6 ~ 30V / μπαταρία |
4 καλώδια |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο μέτρησης είναι συμβατό με τα μέρη επαφής του προϊόντος.
2Κατά την παραγγελία σας, παρακαλούμε να σημειώσετε ότι τα προϊόντα τύπου ανθεκτικού σε έκρηξη δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
3Όταν παραγγέλνονται πομποί με LCD ή LED οθόνη, η παροχή ενέργειας για τον πομπό δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η τροφοδοσία με ηλεκτρική ενέργεια είναι αξιόπιστα συνδεδεμένα στη γη.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20oC έως 250oC. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20oC, είναι απαραίτητο να επιλεγεί μια σφραγίδα O-ring EPDM.
6Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m, διαθέσιμο σε τρία υλικά.Παρακαλούμε να το προσδιορίσετε στην σειρά.
7Για ειδικές απαιτήσεις όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, ενημερώστε την εταιρεία μας και να τις προσδιορίσετε στην παραγγελία.
