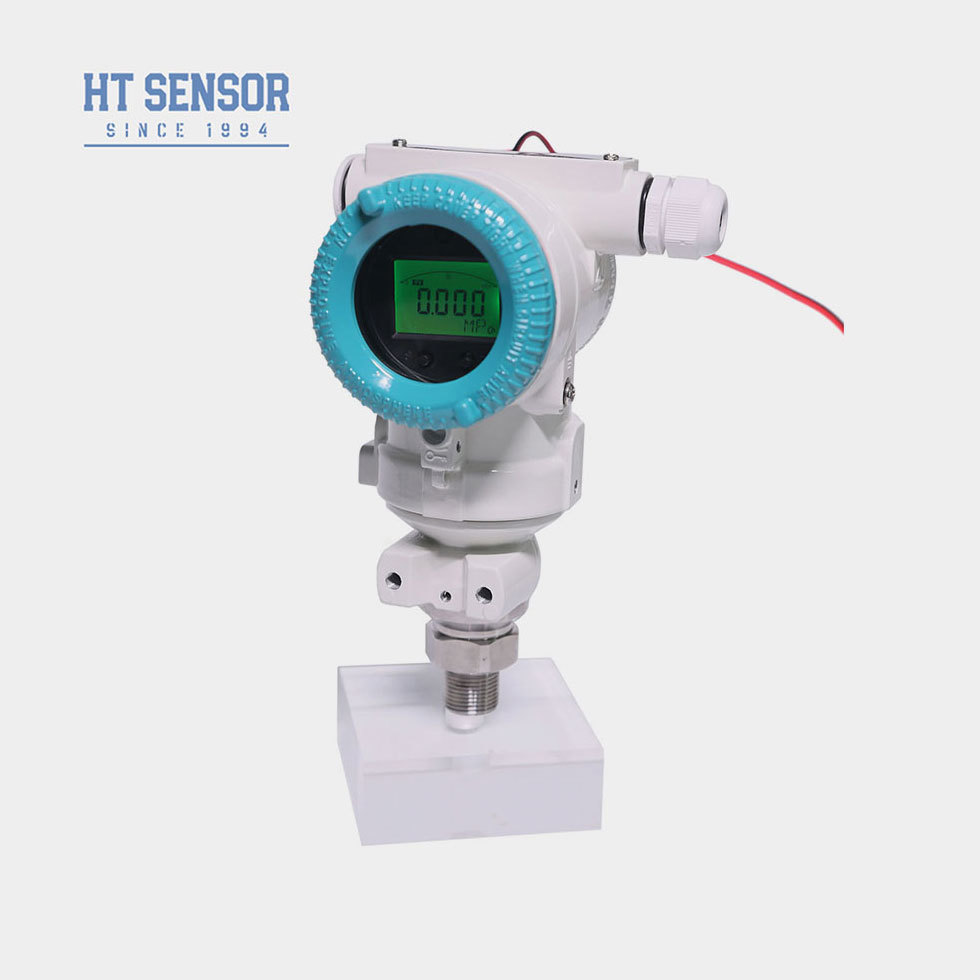

BP93420-III Ψηφιακός πομπός πίεσης 0-100MPa IP65
Product Details
| Μοντέλο αρ.: | BP93420-III | Μέσο μέτρησης: | Υγρό |
|---|---|---|---|
| Βαθμός ακρίβειας: | 0,5% | Κλίμακα πίεσης: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
| Βαθμολογία IP: | IP65 | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υλικό στέγασης: | 316L | Απόκριση συχνότητας: | 2.4kHz |
| Βάρος: | ~1,2 kg | Παραφορτώνω: | ≤ 1,5 φορές της ονομαστικής περιοχής |
| Ακρίβεια @ 25ºC: | ± 0,25% (τυπικό) ± 0,5% (μέγιστο) | Μακροπρόθεσμη σταθερότητα: | ± 0,1%FS/έτος (τυπικό) ± 0,2%FS/έτος (μέγιστο) |
| Θερμοκρασία λειτουργίας: | -20ºC ~ 80ºC | Θερμοκρασία αποθήκευσης: | -40ºC ~ 120ºC |
| Μόνωση: | 100mΩ 100VDC | ||
| Επισημαίνω |
Ψηφιακός πομπός πίεσης 0-100MPa,Βιομηχανικός αισθητήρας πίεσης IP65,Μεταδότης πίεσης με εγγύηση |
||
Product Description
Ο πομπός πίεσης BP93420III χρησιμοποιεί τεχνολογία πυρήνα γεμάτου λάδι από πυρήνα σιλικόνης-πιεζοαποσταλτικής απομόνωσης σειράς HT για τη μέτρηση σήματος.Το κύκλωμα επεξεργασίας σήματος μετατρέπει σήματα αισθητήρων σε πρότυπα σήματα εξόδουΟι αυστηρές δοκιμές και ο έλεγχος της γήρανσης των εξαρτημάτων εξασφαλίζουν σταθερή, αξιόπιστη απόδοση με ισχυρή ικανότητα κατά των παρεμβάσεων.
- Ευρύ φάσμα μετρήσεων με πολλαπλές επιλογές διεπαφής πίεσης και προστασία IP65
- Προσαρμόσιμα σήματα εξόδου με δυνατότητα προβολής
- Σημείο μηδέν και πλήρης προσαρμογή κλίμακας
- Πυρηνικός αισθητήρας πίεσης από διάχυτο πυρίτιο υψηλής ακρίβειας
- Μέτρηση μη διαβρωτικών αερίων και υγρών σε συστήματα από ανοξείδωτο χάλυβα 316L
- Πετρελαϊκή, χημική, μεταλλουργική, ηλεκτρική και υδρολογική βιομηχανία
- Μέτρηση πίεσης σε σκληρά εξωτερικά βιομηχανικά περιβάλλοντα
- Υδραυλικά και πνευματικά συστήματα ελέγχου
| Παράμετρος | Προδιαγραφές |
|---|---|
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ≤ ± 0,1% FS |
| Υστερέση | ≤ ± 0,1% FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | Χυτοπλυμένα αλουμίνια |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~1,2 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια | |
| 0/1 ~ 5V 0/1~10V 0.5 ~ 4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6 ~ 30V / μπαταρία | 4 καλώδια |
- Διασφάλιση της συμβατότητας μεσαίου μετρίου με τα μέρη επαφής του προϊόντος
- Εκρηκτικά μοντέλα εξαιρούν ψηφιακές κεφαλές οθόνης
- Οι πομποί με οθόνες LCD/LED απαιτούν τροφοδοσία ≥20VDC
- Εγκατάσταση συσκευών προστασίας από κεραυνές και διασφάλιση της σωστής γείωσης
- Για θερμοκρασίες κάτω των -20oC, καθορίστε τις σφραγίδες EPDM O-ring
- Διάστημα καλωδίου προεπιλογής: 1,5 m (υλικό πολυαιθυλενίου)
- Να προσδιορίζονται ειδικές απαιτήσεις (δονήσεις, EMI/RFI κλπ.) στις παραγγελίες.
| Κωδικός | Σχέδιο κατασκευής |
|---|---|
| ΙΒ | Γενικός μεταβιβαστής πίεσης |
| ΙΙΙ | Δείχνει μεταδότης πίεσης |
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς |
| ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/οθόνη μεταδότης πίεσης |
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης |
| ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης |
| IN | Κλιματισμός Ειδικός πομπός πίεσης |
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας |
| Δυνατότητα νοημοσύνης/Δυνατότητα νοημοσύνης | Μεγάλο διάφραγμα/διαβιβαστή υψηλής πίεσης θερμοκρασίας |
Πεδίο μέτρησης:- 100kPa... 0kPa ~ 35kPa...3.5MPa (0-X)Kpa ή MPa (το X υποδηλώνει την πραγματική περιοχή μέτρησης)
| Κωδικός | Ηλεκτρική τροφοδοσία |
|---|---|
| Δ1 | 24VDC |
| D2 | 5VDC |
| Δ3 | Άλλα |
| Κωδικός | Σήμα εξόδου |
|---|---|
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Κωδικός | Σύνδεση πίεσης |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| Ε3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Άλλα |
| Κωδικός | Ηλεκτρική σύνδεση |
|---|---|
| Β1 | Χίρσμαν |
| Β2 | PG7 Σφραγίδα |
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο |
| Β4 | 2088 Βιομηχανικά περιβλήματα |
| Β5 | 2088 Βιομηχανική θήκη με οθόνη |
| Β6 | Άλλα |
| Κωδικός | Τύπος πίεσης |
|---|---|
| G | Πίεση μετρητή |
| Α | Απόλυτη πίεση |
| S | Σφραγισμένη πίεση αναφοράς |
