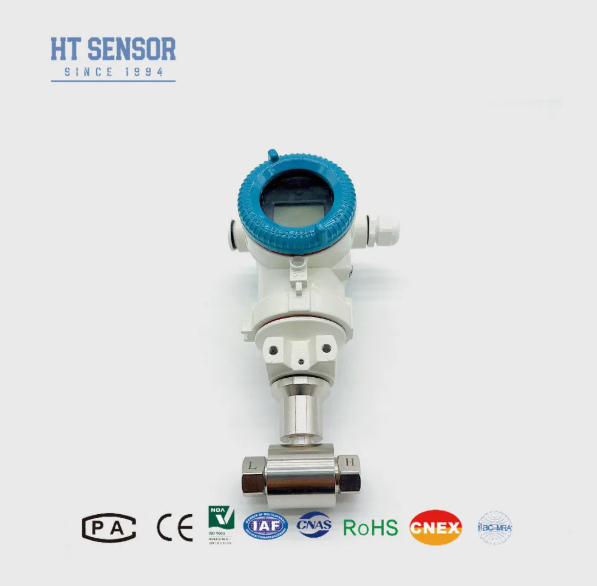

Ψηφιακός πομπός διαφορικής πίεσης LCD από κράμα αλουμινίου με γέφυρα Wheatstone για βιομηχανικές εφαρμογές
Product Details
| Σχέδιο: | Αποδοχή προσαρμοσμένου | Συνδετήρας: | M12*1 |
|---|---|---|---|
| Γεμάτο λάδι: | Πετρέλαιο πυριτίου | Λέξεις -κλειδιά προϊόντων: | αυτόματοι αισθητήρες πίεσης αέρα |
| Τύπος καλωδίωσης: | Τέσσερα καλώδια | Τύπος δομής: | Διαχυμένος μεταδότης πίεσης πυριτίου |
| Σφραγίδα: | EPDM, FPM, FKM | Προμήθεια: | 1,5mA |
| Σύνδεση επεξεργασίας: | 1/2" NPT αρσενικό | ||
| Επισημαίνω |
Διαφορετικός πομπός πίεσης από κράμα αλουμινίου,Ψηφιακός αισθητήρας πίεσης LCD,Μεταδότης πίεσης διαχυμένου πυριτίου Wheatstone Bridge |
||
Product Description
Πομπός αισθητήρα πίεσης διαφοράς υγρού
Πομπός Διαφορικής Πίεσης BP93420DII
Ο πομπός διαφορικής πίεσης BP93420DII χρησιμοποιεί έναν αισθητήρα πυκνοαντίστασης διαχυμένου πυριτίου. Όταν η διαφορική πίεση από το μετρούμενο μέσο ενεργεί στα κυματοειδή διαφράγματα του αισθητήρα, το σήμα εξόδου της γέφυρας Wheatstone διατηρεί εξαιρετική γραμμικότητα με τη διαφορά πίεσης, επιτρέποντας την ακριβή μέτρηση της διαφορικής πίεσης. Ιδανικό για μέτρηση διαφορικής πίεσης αερίου και υγρού σε βιομηχανίες πετρελαίου, χημικών, ενέργειας και υδρολογίας.
- Κατασκευή από ανοξείδωτο χάλυβα για συμπαγή σχεδίαση και εύκολη εγκατάσταση
- Η αυστηρή αντιστάθμιση θερμοκρασίας και ο έλεγχος γήρανσης εξασφαλίζουν σταθερή, αξιόπιστη απόδοση
- Ευέλικτες επιλογές ηλεκτρικής διασύνδεσης: plug-in ή απευθείας καλωδίωση
- Μέτρηση διαφορικής πίεσης για αέρια και υγρά σε αγωγούς πετρελαίου, χημικών, ενέργειας και υδρολογίας
- Παρακολούθηση βιομηχανικών διεργασιών σε πετρέλαιο, χημικά, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
- Μέτρηση πίεσης αγωγών και θαλάμου φούρνου
| Εύρος Μέτρησης | 0-10KPa...~2MPa |
|---|---|
| Τύπος Πίεσης | Διαφορική Πίεση |
| Μονομερής Υπερφόρτωση | ≤3 φορές του ονομαστικού εύρους |
| Στατική πίεση | Η ελάχιστη τιμή μεταξύ 5 φορές του ονομαστικού εύρους ή 7 MPa |
| Ακρίβεια @ 25ºC | ±0.25% (Τυπικό) ±0.5% (Μέγιστο) |
| Επαναληψιμότητα | ±0.03% (Τυπ.) ±0.05%FS (Μέγ.) |
| Υστέρηση | ±0.03% (Τυπ.) ±0.05%FS (Μέγ.) |
| Μακροπρόθεσμη Σταθερότητα | ±0.5%F.S/Έτος(≤200KPa) ±0.2%F.S/Έτος(>200KPa) |
| Μηδενική Μετατόπιση Θερμοκρασίας | ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| Μετατόπιση Θερμοκρασίας Εύρους | ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| Θερμοκρασία Αντιστάθμισης | 0-50ºC(0-10KPa, 0-20KPa), 0-70ºC, -10-70ºC |
| Θερμοκρασία Λειτουργίας | -30ºC~80ºC |
| Θερμοκρασία Αποθήκευσης | -40ºC~100ºC |
| Δόνηση | 10g,55Hz ~ 2kHz |
| Υλικό Περιβλήματος | 304,316L |
| Υλικό Διαφράγματος | 316L |
| Αντίσταση Μόνωσης | 100MΩ 100VDC |
| Βαθμός Αντιεκρηκτικότητας | Εγγενώς ασφαλής και αντιεκρηκτικός |
| Βαθμός Προστασίας | IP65 |
| Βάρος | ~0.45kg |
| Σήμα Εξόδου | Τάση Τροφοδοσίας | Τύπος Εξόδου |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 καλώδια |
| 0~10/20mA | 3 καλώδια | |
| 0/1~5V 0.5~4.5V |
5VDC |
- Εξασφαλίστε τη συμβατότητα του μετρούμενου μέσου με τα μέρη επαφής του προϊόντος
- Εγκαταστήστε μια τριών βαλβίδων πολλαπλή μεταξύ του σημείου μέτρησης και του πομπού για αξιόπιστη λειτουργία
- Τοποθετήστε τις διεπαφές πίεσης οριζόντια κατά την εγκατάσταση για να ελαχιστοποιήσετε την επίδραση της θέσης
- Καθορίστε ειδικές απαιτήσεις (δόνηση, κρούση, EMI/RFI) κατά την παραγγελία
| BP93420XX | Πομπός Πίεσης |
|---|---|
| Κωδικός | Διάρθρωση Περιγράμματος |
| DII | Πομπός Διαφορικής Πίεσης |
| Εύρος Μέτρησης | 0-10KPa...~2MPa |
| Κωδικός | Τροφοδοσία |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Άλλο |
| Κωδικός | Σήμα Εξόδου |
| S1 | 4~20mADC |
| S5 | 0~20mADC |
| S2 | 1~5VDC |
| S6 | 0~10VDC |
| S3 | 0~5VDC |
| S7 | 0.5~4.5VDC |
| S4 | 0~10mADC |
| Κωδικός | Σύνδεση Πίεσης |
| J1 | M20×1.5 Αρσενικό |
| J2 | G1/2 Αρσενικό |
| J3 | G1/4 Αρσενικό |
| J4 | 1/2 NPT Αρσενικό |
| J5 | Άλλο |
| Κωδικός | Ηλεκτρική Σύνδεση |
| B1 | Hirschmann |
| B2 | PG7 Plug |
| B3 | Έξοδος Σφραγισμένου Καλωδίου |
| B4 | Άλλο |
| Κωδικός | Τύπος Πίεσης |
| D | Διαφορική Πίεση |
