Αισθητήρας πίεσης διαφοράς πυριτίου Baoji Hengtong Ht20V με διάχυση πιεζοαντίστασης

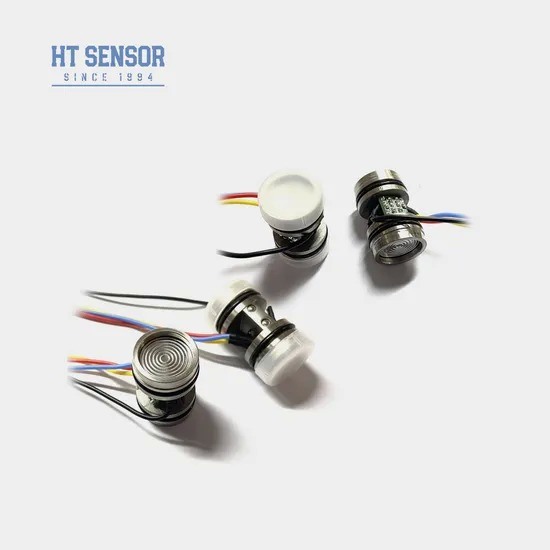

Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor
Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor
Βασικές πληροφορίες
Πιστοποίηση: RoHS
Ποσότητα παραγγελίας min: 5
Τιμή: 40
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Μοντέλο Αρ.: HT20V Για: Διαχυμένος μεταδότης πίεσης πυριτίου
Τύπος σήματος εξόδου: Αναλογικός τύπος Παραγωγική διαδικασία: Ολοκλήρωση
Υλικό: Ανοξείδωτο ατσάλι Τύπος νήματος: Όχι
Τύπος καλωδίωσης: Τέσσερα καλώδια Μέσο μέτρησης: Αέριο και υγρό
Διαβάθμιση IP: IP65 Προσαρμοσμένο: Προσαρμοσμένο
Εξουσία: 5-10VDC Παραγωγή: mV
Τύπος πίεσης: Διαφορική πίεση Μήκος: 29.6mm
Πακέτο μεταφοράς: χαρτοκιβώτιο Προσδιορισμός: 29.5mm
Εμπορικό σήμα: ΧένγκΤονγκ Προέλευση: Κίνα
Κώδικας Hs: 9026209090 Παραγωγική ικανότητα: 50000PCS/έτος
Επισημαίνω:

Αισθητήρας διαφοράς πίεσης HT20V

,

Πομπός πίεσης πυριτίου πιεζοαντίστασης

,

Διαχυμένος αισθητήρας πίεσης πυριτίου

Περιγραφή προϊόντων

Baoji Hengtong HT20V Διαφορετικός διασκορπισμένος αισθητήρας πίεσης πυριτίου

Εισαγωγή:
Το HT20V είναι ένας αισθητήρας διαφορικής πίεσης που χρησιμοποιεί ένα εξαιρετικά σταθερό διάχυτοΠεριβάλλεται από ένα ανθεκτικό περίβλημα από ανοξείδωτο χάλυβα 316L,Ο αισθητήρας λειτουργεί με εξαιρετική αξιοπιστία.Μέσα από ένα διάφραγμα από ανοξείδωτο χάλυβα και ένα σφραγισμένο έλαιο πυριτίου, εξασφαλίζοντας ακριβήΤο ευαίσθητο τσιπ παραμένει απομονωμένοάμεση επαφή με το μετρούμενο μέσο, δημιουργώντας μια πλήρως στερεά κατάστασηΗ μέτρηση της διαχωριστικής πίεσηςΠολυδιάστατο προϊόν είναι κατάλληλο για διάφορες εφαρμογές που απαιτούν αξιόπιστη καιακριβής μέτρηση διαφορικής πίεσης
Χαρακτηριστικά του προϊόντος:
  1. Σταθερή και αξιόπιστη απόδοση
  2. Υψηλή αντοχή στη στατική πίεση
  3. Αποδοτική από πλευράς κόστους
Εφαρμογές:
  1. Ανίχνευση διαφορικής πίεσης
  2. Μηχανές βαθμονόμησης πίεσης
  3. Μέτρηση επιπέδου υγρού
Ηλεκτρική απόδοση:
  1. Ηλεκτρική τροφοδοσία: ≤10VDC
  2. Η τάση εξόδου κοινής λειτουργίας: 50% της εισόδου (τυπική)
  3. Αντίσταση εισόδου:4KΩ~20KΩ
  4. Αντίσταση εξόδου:2.5KΩ~6KΩ
  5. Ηλεκτρική σύνδεση: καλώδιο υψηλής θερμοκρασίας 100 mm.
Παράμετροι απόδοσης:
Πεδίο μέτρησης 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
  Τύπος Μαξ Μονάδα
Γραμμικότητα   ±0.15 ±0.3 % F.S
Επαναληψιμότητα  0.05 0.1 % F.S
Υστερέση    0.05 0.1 % F.S
Μηδενική έξοδος αντιστάθμισης   0±1 0±2 mV
Πλήρης έκδοση   ≤ 20KPa 50±1 50±2 mV
≥35kPa 100±1 100±2 mV
Μηδενική μετατόπιση θερμοκρασίας. ≤ 20KPa ±1 ±2.5 % F.S
≥35kPa ±0.8 ±1.5 % F.S
Πλήρης κλίμακα θερμοκρασία. ≤ 20KPa ±1 ±2 % F.S
≥35kPa ±0.8 ±1.5 % F.S
Αντισταθμισμένος Temp. ≤ 20KPa 0 ~ 50 oC
≥35kPa 0 ~ 70 oC
Θερμοκρασία λειτουργίας -20~80 oC
Θέρμανση αποθήκευσης -40~125 oC
Επιτρεπόμενη υπερφόρτωση Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 4MPa
Πίεση έκρηξης 5 φορές την πλήρη κλίμακα.
Μακροπρόθεσμη σταθερότητα 0.2 %  Ε.Χ./έτος
Υλικό διαφράγματος 316L
Αντίσταση μόνωσης ≥ 200MΩ 100VDC
Δονήσεις Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz
Σοκ 100 g, 11 ms
Χρόνος απόκρισης ≤ 1 ms
Σφραγίδα O-ring Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ
Μέσο πλήρωσης Ελαιόλαδο πυριτίου
Βάρος ~ 45g
Οι παράμετροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: σταθερή τάση 10V και θερμοκρασία περιβάλλοντος 25oC

Αισθητήρας πίεσης διαφοράς πυριτίου Baoji Hengtong Ht20V με διάχυση πιεζοαντίστασης 0
Αισθητήρας πίεσης διαφοράς πυριτίου Baoji Hengtong Ht20V με διάχυση πιεζοαντίστασης 1

Σχέδιο κατασκευής
Διάσταση Αισθητήρας πίεσης διαφοράς πυριτίου Baoji Hengtong Ht20V με διάχυση πιεζοαντίστασης 2
ΣημειώσειςΕάν υπάρχουν αλλαγές στα χρώματα του καλωδίου, ανατρέξτε στην ετικέτα που επισυνάπτεται στον αισθητήρα για ακριβείς πληροφορίες.

Ηλεκτρική σύνδεση και αντιστάθμιση

Αισθητήρας πίεσης διαφοράς πυριτίου Baoji Hengtong Ht20V με διάχυση πιεζοαντίστασης 3


Παραδείγματα επιλογής
Αισθητήρας πίεσης διαφοράς πυριτίου Baoji Hengtong Ht20V με διάχυση πιεζοαντίστασης 4
Συμβουλές παραγγελίας
1. Δώστε προσοχή στην τοποθέτηση μεταξύ του μεγέθους του πυρήνα και του σπιτιού του πομπού κατά τη διάρκεια της συναρμολόγησης για να επιτευχθεί η
απαιτούμενη αεροστεγνότητα
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.

Εταιρεία


Αισθητήρας πίεσης διαφοράς πυριτίου Baoji Hengtong Ht20V με διάχυση πιεζοαντίστασης 5
Ερωτήσεις και απαντήσεις

1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.

2Ερώτηση: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM

3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης το μήνα, έτσι ώστε να είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης
.
4.Q: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.

5Ε: Πώς είναι οι τιμές των προϊόντων;
Α: Ανταγωνιστική τιμολόγηση με εκπτώσεις για χύδην παραγγελίες ή μακροπρόθεσμους συνεργάτες
.
6Ερώτηση: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και οι υπηρεσίες μας μετά την πώληση θα απαντήσουν με τις ερωτήσεις σας μέσα σε 24 ώρες, η απομακρυσμένη καθοδήγηση μέσω δικτύου PC είναι πάντα διαθέσιμη.
