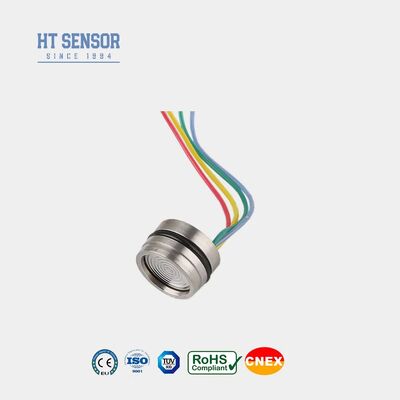

Αισθητήρες πίεσης HT19V για πεπιεσμένο αέρα και μετατροπέας πίεσης αερίου
Product Details
| Μοντέλο ΑΡΙΘ.: | HT19V | Για: | Διαχυμένος μεταδότης πίεσης πυριτίου |
|---|---|---|---|
| Τύπος σήματος εξόδου: | Αναλογικός τύπος | διαδικασία παραγωγής: | Ολοκλήρωση |
| Υλικό: | Ανοξείδωτο ατσάλι | Τύπος νήματος: | Οχι |
| Τύπος καλωδίωσης: | Τέσσερα καλώδια | Μέσο μέτρησης: | Αέριο και υγρό |
| Διαβάθμιση IP: | IP65 | Προσαρμοσμένο: | Προσαρμοσμένο |
| Εξουσία: | 10VDC | Παραγωγή: | 10mv/v |
| Διαμάντι: | 19 χιλιοστά | Ψηλά: | OEM |
| Πακέτο μεταφοράς: | χαρτοκιβώτιο | Προσδιορισμός: | Προσαρμοσμένο |
| Εμπορικό σήμα: | Αισθητήρας HT | Προέλευση: | Κίνα |
| Κωδικός HS: | 9026209090 | Παραγωγική ικανότητα: | 50000PCS/έτος |
| Επισημαίνω |
Αισθητήρας πίεσης πεπιεσμένου αέρα HT19V,Μετατροπέας πίεσης αερίου με εγγύηση,Αισθητήρας μεταφοράς βιομηχανικής πίεσης |
||
Product Description
Εισαγωγή:
Το HT19V είναι ένας πλειοανταγωγικός αισθητήρας πίεσης από πυρίτιο με πυρήνα υψηλής σταθερότητας.Η διαφορική πίεση του μέσου μέτρησης είναιμεταφέρεται στο διάφραγμα πυριτίου μέσω διαφραγμού απομόνωσης 316L καιΧρησιμοποιεί την πιεζοαποσταλτική επίδραση του διάχυτου πυριτίου για να μετρήσειΟ αισθητήρας πίεσης HT26V είναι εξοπλισμένος μεΔαχτυλίδι για σφράγιση υπό πίεση, ώστε να είναι εύκολο να το εγκαταστήσετε.
Χαρακτηριστικά του προϊόντος:
- Η παροχή σταθερής τάσης και οι εξόδοι τυποποιημένων σημάτων
- Υψηλή αξιοπιστία και εξαιρετική σταθερότητα
- Η ύψος είναι 7mm, διάφορες δομές μπορούν να προσαρμοστούν
- Εφαρμόζεται σε διάφορες βιομηχανικές εγκαταστάσεις διεργασιών, συμπεριλαμβανομένων πετρελαίου, χημικών, μεταλλουργίας, ενέργειας και υδρολογίας.
- Χρησιμοποιείται στις ναυτιλιακές και αεροπορικές βιομηχανίες
- Διορθωτικά για συστήματα ελέγχου υδραυλικών και πνευματικών
- Χρησιμοποιείται σε εφαρμογές ελέγχου διαδικασιών
- Ηλεκτρική τροφοδοσία: 10VDC
- Αντίσταση εισόδου:4KΩ~20KΩ
- Αντίσταση εξόδου:2.5KΩ~6KΩ
- Ηλεκτρική σύνδεση: 100mm καλώδιο υψηλής θερμοκρασίας, καλώδιο κορδέλας και Συνδετήρες καρφίτσες.
| Παράμετροι απόδοσης: | |||||
| Πεδίο μέτρησης | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Σφραγισμένο | 3500KPaS,7MPaS,10MPaS | ||||
| Τύπος | Μαξ | Μονάδα | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | ||
| Υστερέση | 0.05 | 0.1 | % F.S | ||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | ||
| Πλήρης έκδοση | ≤ 20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2.5 | % F.S | |
| ≥35kPa | ±0.8 | ±1.5 | % F.S | ||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.8 | ±1.5 | % F.S | ||
| Αντισταθμισμένος Temp. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Θερμοκρασία λειτουργίας | -20~80 | oC | |||
| Θέρμανση αποθήκευσης | -40~125 | oC | |||
| Επιτρεπόμενη υπερφόρτωση | 3 φορές την πλήρη κλίμακα | ||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | ||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Σοκ | 100 g, 11 ms | ||||
| Χρόνος απόκρισης | ≤ 1 ms | ||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | ||||
| Βάρος | ~ 25g | ||||
| Οι παράμετροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: σταθερή τάση 10V και θερμοκρασία περιβάλλοντος 25oC | |||||
| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
| Συμβουλές παραγγελίας |
απαιτούμενη αεροστεγνότητα
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
