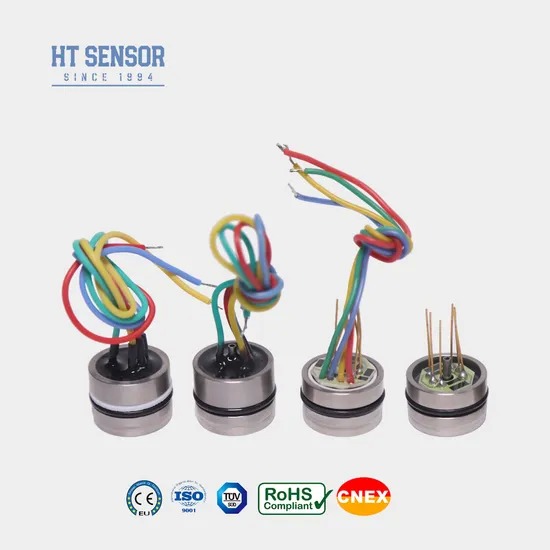

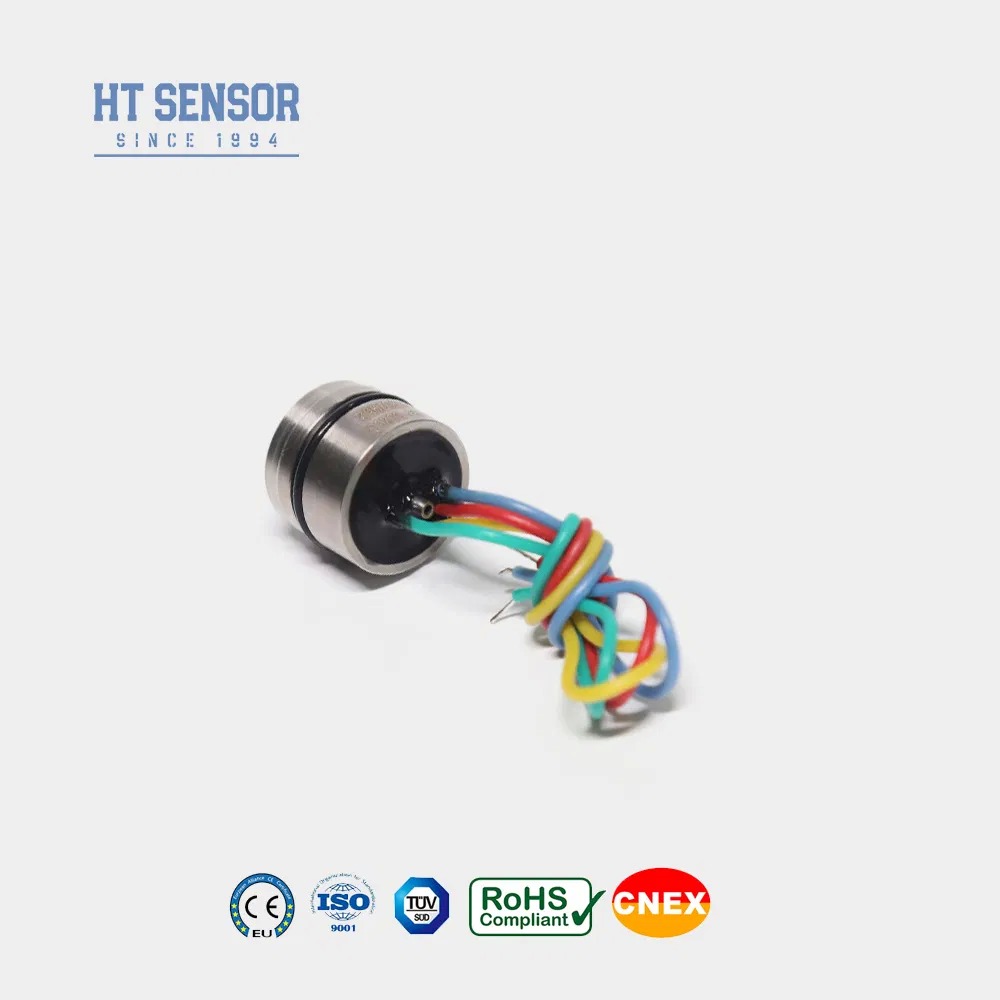

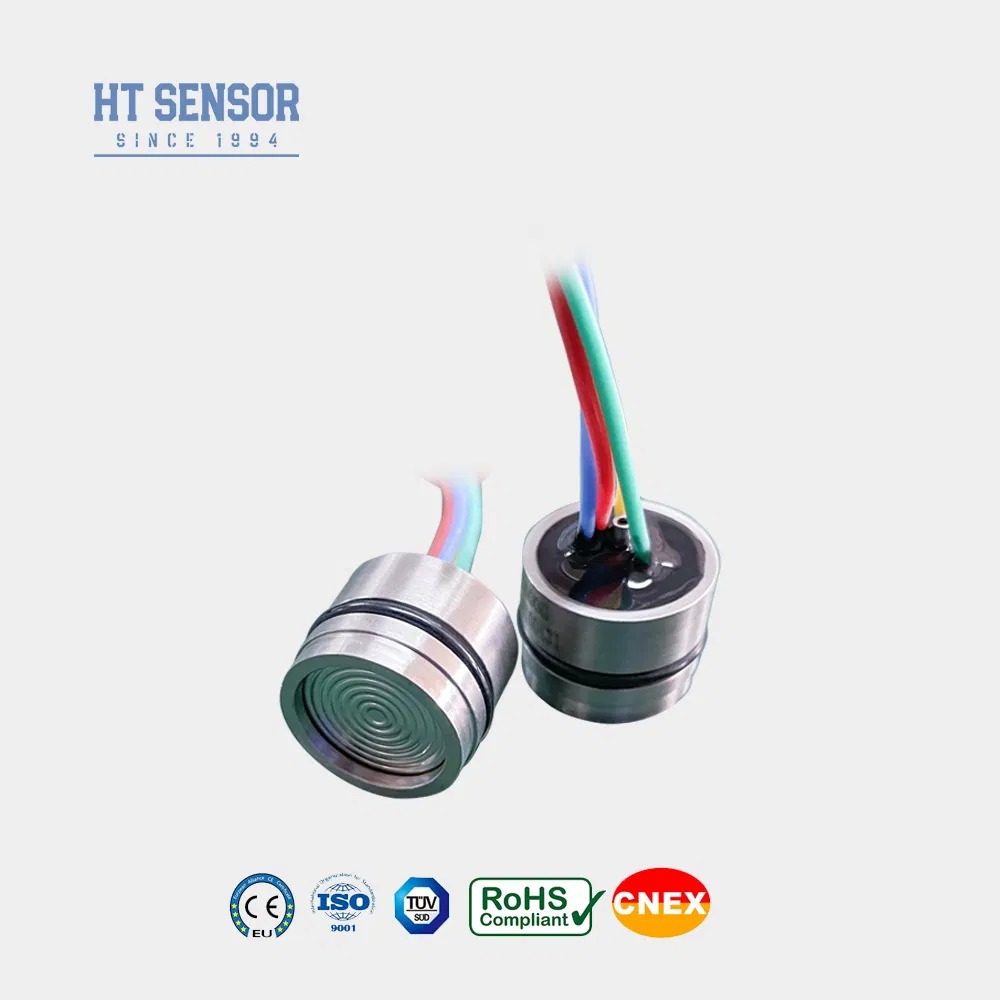

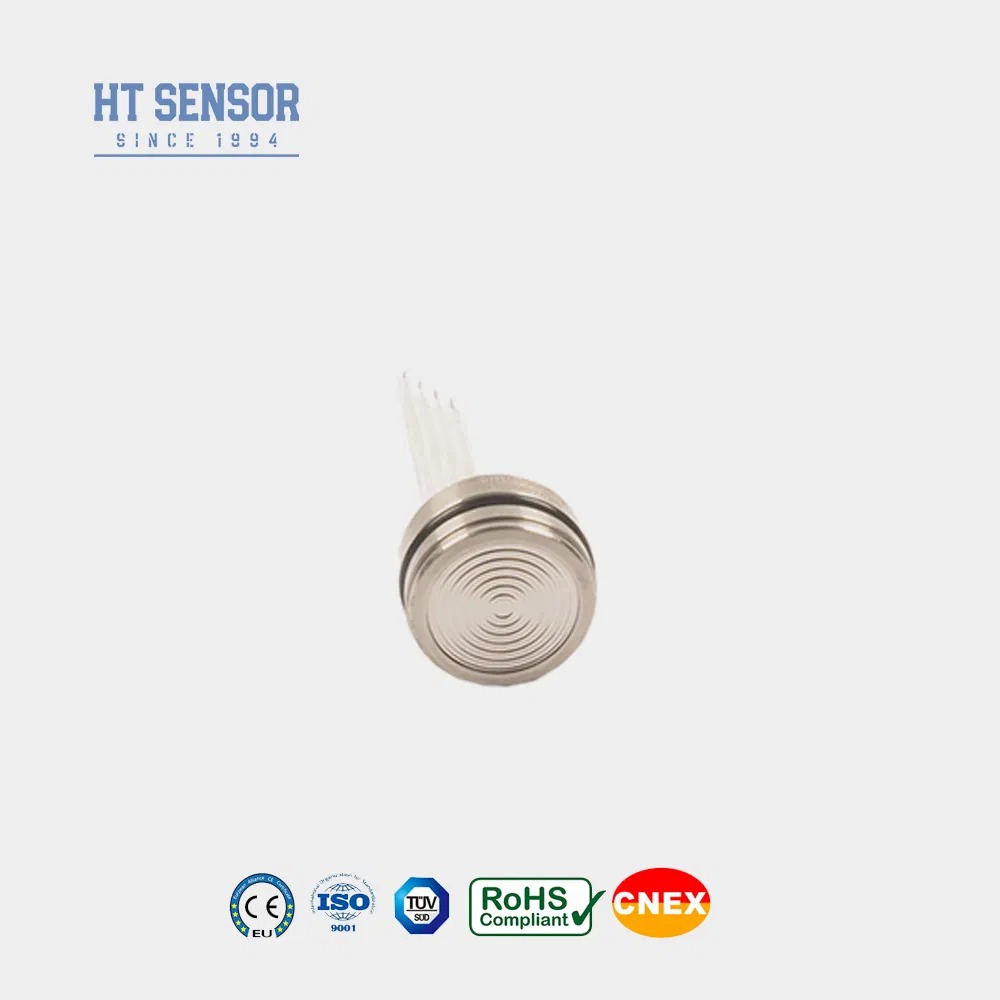

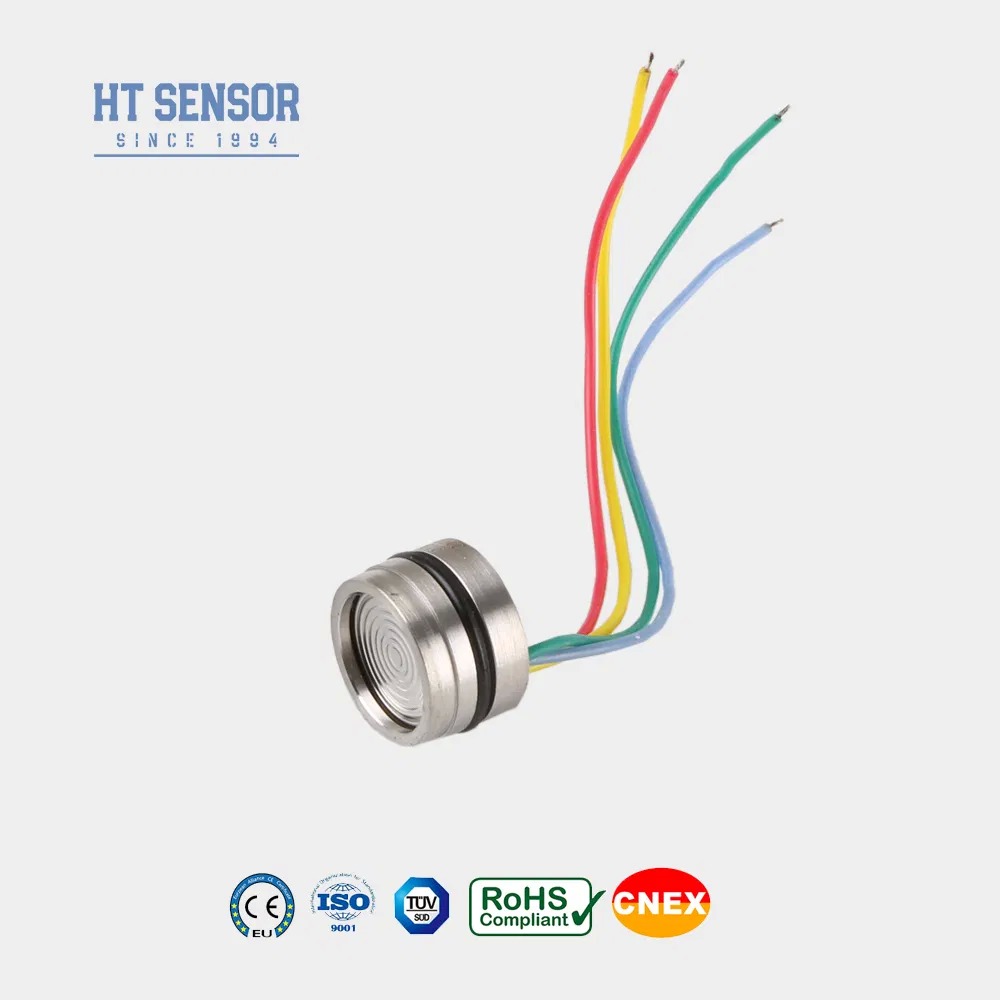

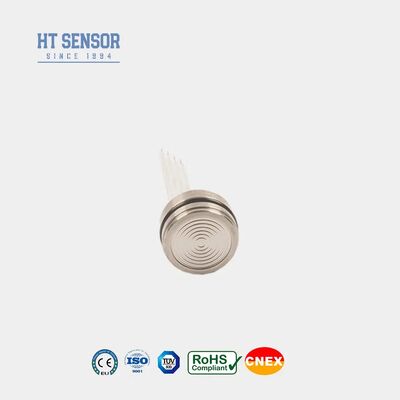

HT19V Ασφαλής μετρητής πιεζοανταλλασσόμενος αισθητήρας πίεσης αερίου
Product Details
| Μοντέλο ΑΡΙΘ.: | HT19V | Για: | Διαχυμένος μεταδότης πίεσης πυριτίου |
|---|---|---|---|
| Τύπος σήματος εξόδου: | Αναλογικός τύπος | διαδικασία παραγωγής: | Ολοκλήρωση |
| Υλικό: | Ανοξείδωτο ατσάλι | Τύπος νήματος: | Οχι |
| Τύπος καλωδίωσης: | Τέσσερα καλώδια | Μέσο μέτρησης: | Αέριο και υγρό |
| Διαβάθμιση IP: | IP65 | Προσαρμοσμένο: | Προσαρμοσμένο |
| Εξουσία: | 10VDC | Παραγωγή: | 10mv/v |
| Διαμάντι: | 19 χιλιοστά | Ψηλά: | OEM |
| Πακέτο μεταφοράς: | χαρτοκιβώτιο | Προσδιορισμός: | Προσαρμοσμένο |
| Εμπορικό σήμα: | Αισθητήρας HT | Προέλευση: | Κίνα |
| Κωδικός HS: | 9026209090 | Παραγωγική ικανότητα: | 50000PCS/έτος |
| Επισημαίνω |
Πιεζοανταγωγικός αισθητήρας πίεσης αέρα,αισθητήρας αέριας απόλυτου μεγέθους,Δέκτης μεταδότης πίεσης HT19V |
||
Product Description
Εισαγωγή:
Το HT19V είναι ένας αισθητήρας πίεσης πυριτίου πιεζοαντίστασης με πυρήνα εξαιρετικά σταθερούστοιχείου πυριτίου διάχυσης. Η διαφορική πίεση του μετρούμενου μέσουμεταδίδεται στο διάφραγμα πυριτίου μέσω ενός διαφράγματος απομόνωσης 316L καισφραγισμένου σιλικονούχου ελαίου. Χρησιμοποιεί το πιεζοαντιστατικό φαινόμενο του διαχυμένου πυριτίου για τη μέτρησητης πίεσης υγρών και αερίων. Ο αισθητήρας πίεσης HT26V είναι εξοπλισμένος μεδακτύλιο Ο για στεγανοποίηση πίεσης, καθιστώντας τον εύκολο στην εγκατάσταση.
Χαρακτηριστικά προϊόντος:Αντίσταση εξόδου: 2.5KΩ~6KΩ
- Υψηλή αξιοπιστία και εξαιρετική σταθερότητα
- Εφαρμογές:
- Χρησιμοποιείται σε θαλάσσιες και αεροπορικές βιομηχανίεςΚατάλληλο για υδραυλικά και πνευματικά συστήματα ελέγχου
- Χρησιμοποιείται σε εφαρμογές ελέγχου διεργασιών
- Ηλεκτρική απόδοση:
- Τροφοδοσία: 10VDC
- Ηλεκτρική σύνδεση: 100mm καλώδιο υψηλής θερμοκρασίας, καλώδιο κορδέλας και
- συνδετήρες ακίδων.
- Παράμετροι απόδοσης: Gauge(G)
| 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000KPa | |||||
| Absolute(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | Sealed(S) | |||
| 3500KPaS,7MPaS,10MPaS | |||||
| Typ | Max | ||||
| Μη γραμμικότητα | ±0.15 | ||||
| ±0.350±2 | Επαναληψιμότητα | 0~50 | |||
| 0.1 | Έξοδος μηδενικής μετατόπισης | 0~50 | |||
| 0.1%F.S | Έξοδος μηδενικής μετατόπισης | 0~50 | |||
| 0±250±2 | Έξοδος πλήρους κλίμακας | ±1 | |||
| 50±150±2 | ≥35kPa | ≥35kPa | 100±1 | ±1 | |
| Θερμοκρασία λειτουργίας | Μετατόπιση θερμοκρασίας μηδέν | ≤20KPa | ±1 | ||
| ±2.5 | ≥35kPa | ≥35kPa | ±0.8 | 0~50 | |
| Θερμοκρασία λειτουργίας | Αντιστάθμιση θερμοκρασίας | ≤20KPa | 0~50 | ||
| ±2 | ≥35kPa | ≥35kPa | ±0.8 | 0~50 | |
| Θερμοκρασία λειτουργίας | Αντιστάθμιση θερμοκρασίας | ≤20KPa | 0~50 | ||
| ºC | ≥35kPa | 0~70 | |||
| Θερμοκρασία λειτουργίας | -20~80 | ||||
| Θερμοκρασία αποθήκευσης | -40~125 | ||||
| Επιτρεπόμενη υπερφόρτωση | 3 φορές την πλήρη κλίμακα | ||||
| Πίεση ρήξης | 5X η πλήρης κλίμακα | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | ||||
| F.S/Έτος | Υλικό διαφράγματος | ||||
| Αντίσταση μόνωσης | ≥200MΩ 100VDC | ||||
| Δόνηση | Χωρίς αλλαγή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Κραδασμός | 100g,11ms | ||||
| Χρόνος απόκρισης | ≤1ms | ||||
| Σφράγιση δακτυλίου Ο | Νιτριλικό καουτσούκ ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Σιλικονούχο λάδι | ||||
| Βάρος | ~25g | ||||
| Οι παράμετροι ελέγχονται υπό τις ακόλουθες συνθήκες: Σταθερή τάση 10V και θερμοκρασία περιβάλλοντος 25ºC | |||||
Συμβουλές παραγγελίας
|
| απαιτούμενη αεροστεγανότητα |
3. Εάν το μετρούμενο μέσο δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό του περιβλήματος (316L), θα πρέπει να δοθούν ειδικές οδηγίες κατά την
τοποθέτηση της παραγγελίας.
4. Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή αιχμηρά αντικείμενα για να αποφύγετε ζημιά στον πυρήνα λόγω παραμόρφωσης ή διάτρησης του διαφράγματος.
5. Κρατήστε τη θύρα πίεσης του πυρήνα πίεσης μετρητή ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στο
θάλαμο αρνητικής πίεσης του πυρήνα.
6. Εάν υπάρχουν αλλαγές στις ακίδες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
| FQA |
.
.
| οδηγία μέσω δικτύου υπολογιστή είναι πάντα διαθέσιμη. |
