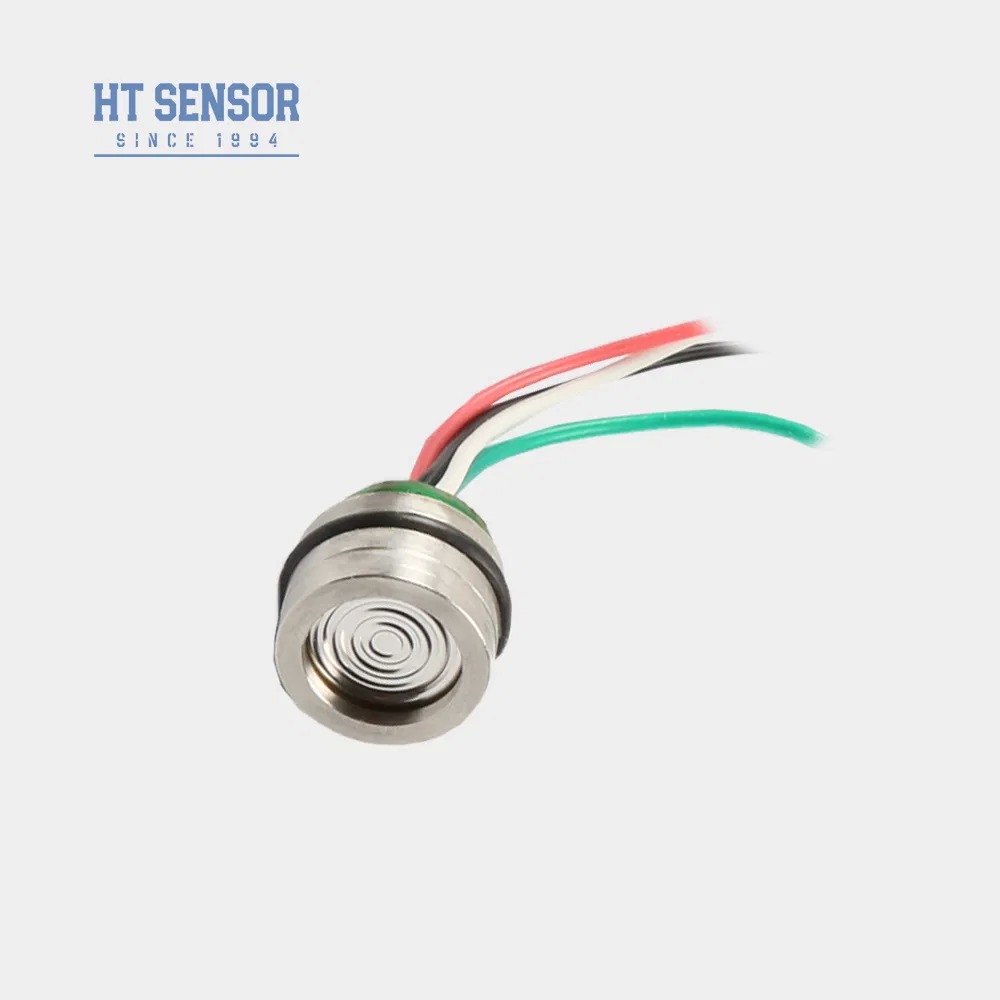

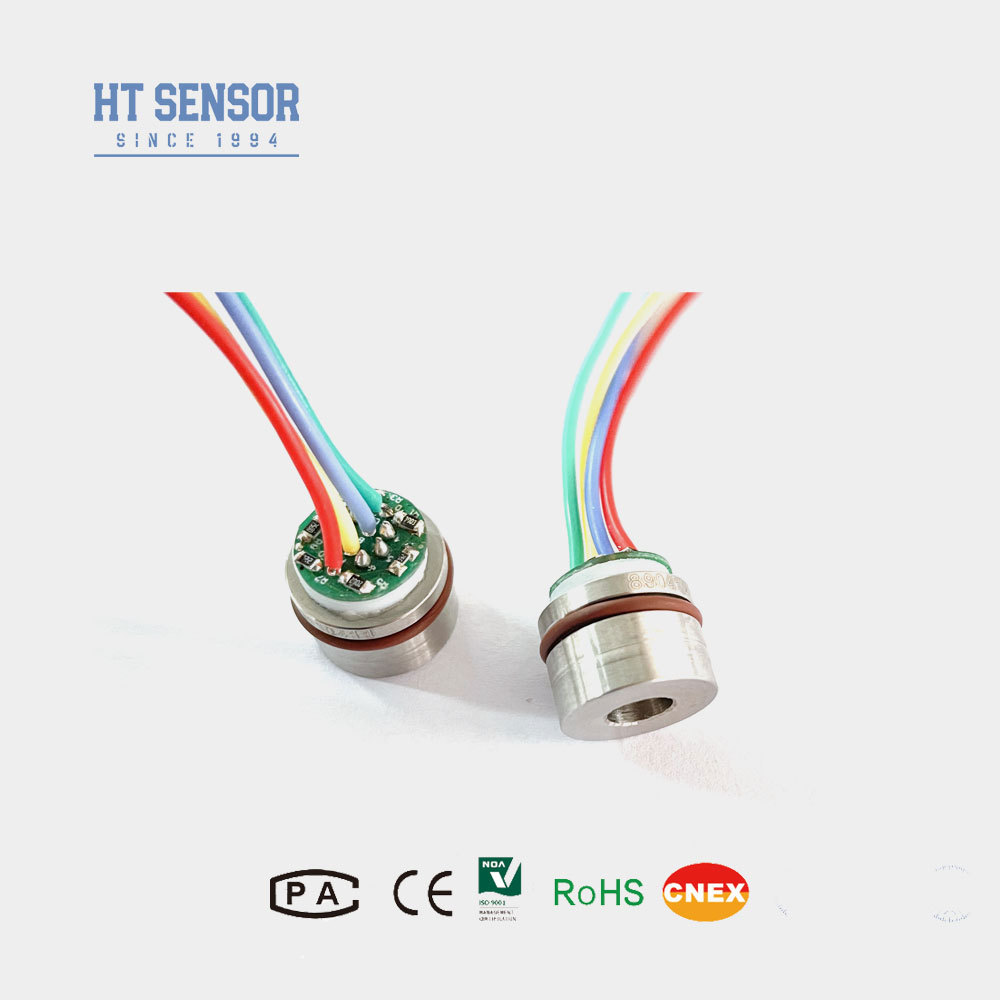

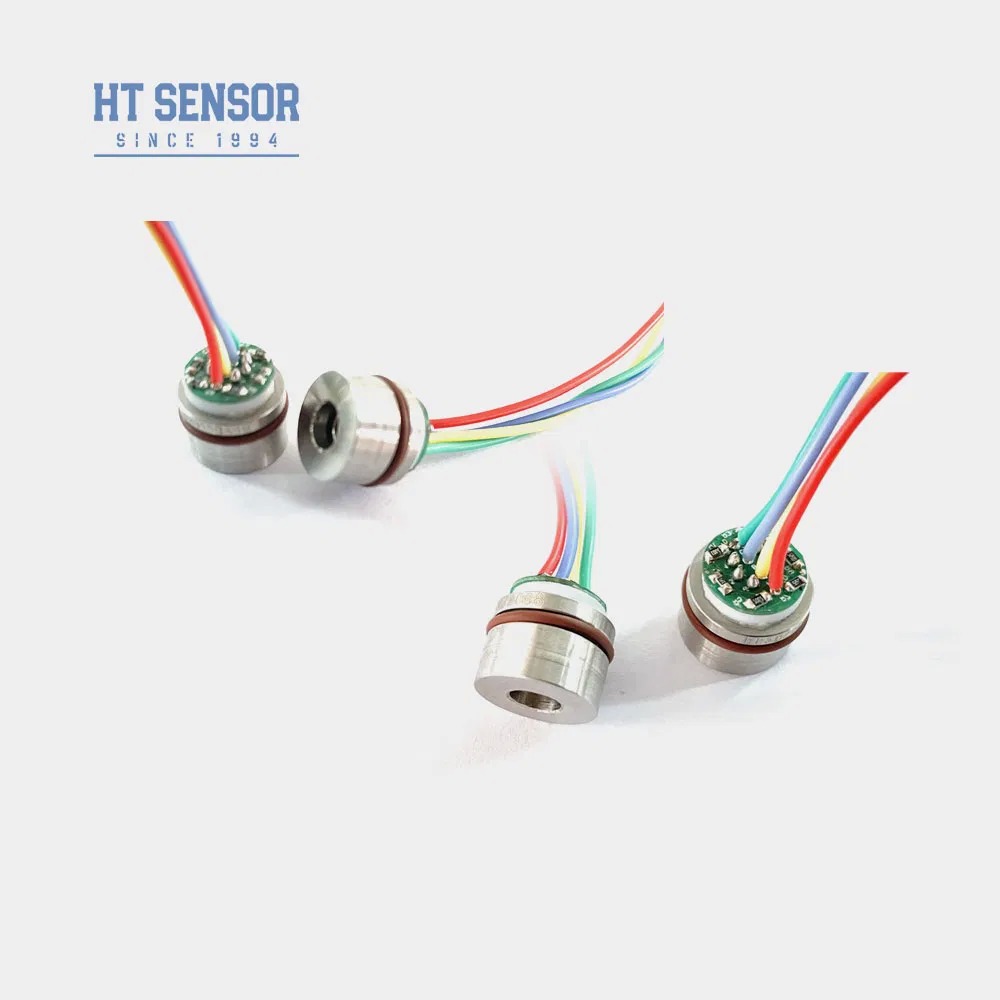

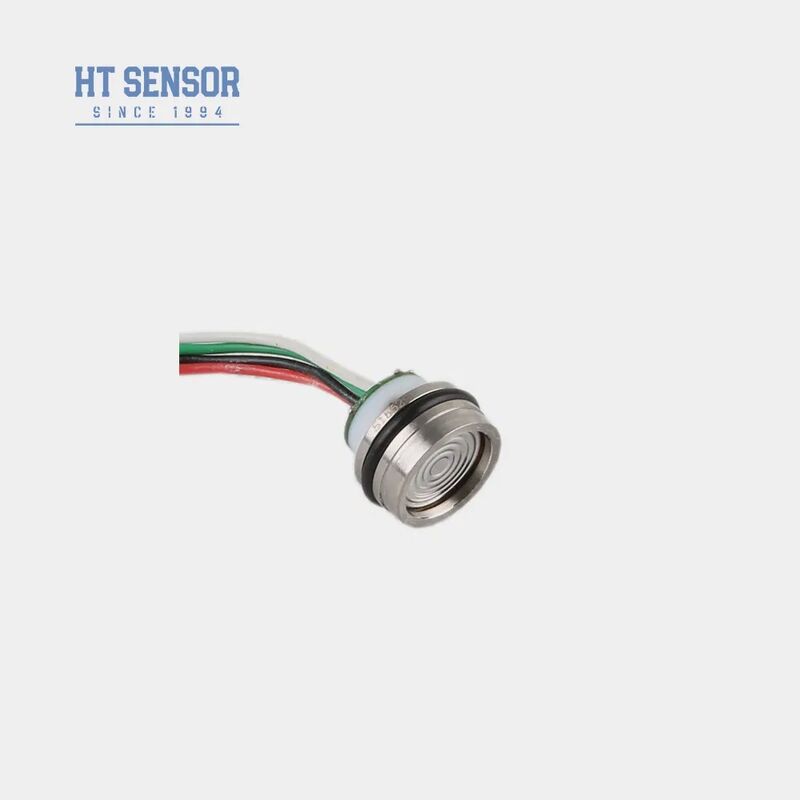

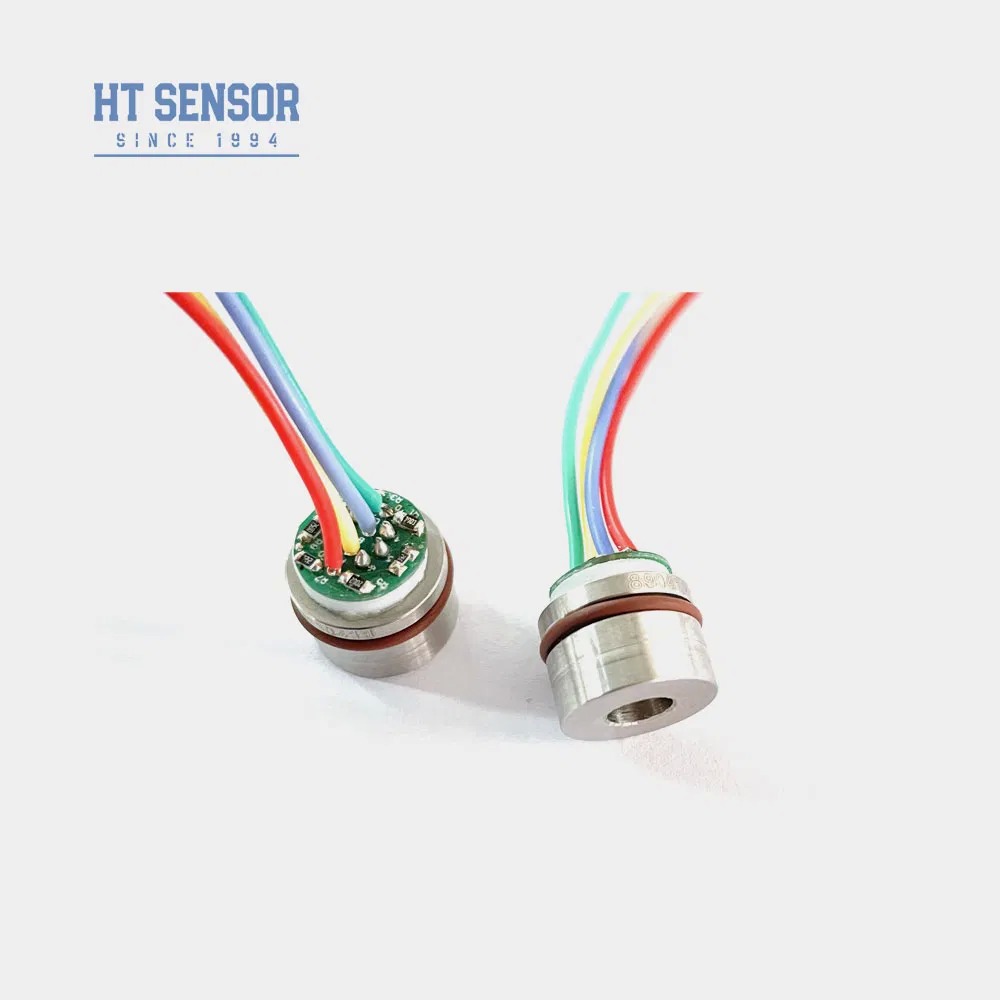

Αισθητήρας Μίνι Πίεσης 15mm 10V Τροφοδοσίας Συμπαγής Αισθητήρας Πίεσης Διασκορπισμένου Πυριτίου Ηλεκτρονικός Πυρήνας Αισθητήρα
Λεπτομέρειες προϊόντος
| Μοντέλο ΑΡΙΘ.: | HT15V | Τύπος σήματος εξόδου: | Αναλογικός τύπος |
|---|---|---|---|
| Διαδικασία Παραγωγής: | Ολοκλήρωση | Υλικό: | Ανοξείδωτο ατσάλι |
| Τύπος νήματος: | ΟΧΙ | Τύπος καλωδίωσης: | Τέσσερα καλώδια |
| Μέσο μέτρησης: | Αέριο και υγρό | Προσαρμοσμένο: | Προσαρμοσμένο |
| Λέξεις-κλειδιά: | Μίνι αισθητήρας | Προμήθεια: | 5-10VDC |
| Παραγωγή: | mv sigal | Εμπορικό σήμα: | ΧένγκΤονγκ |
| Προέλευση: | Κίνα | Κωδικός Hs: | 9026209090 |
| Επισημαίνω |
Αισθητήρας μεταφοράς βιομηχανικής πίεσης,Αισθητήρας πίεσης υψηλής ακρίβειας,εγγύηση περιλαμβάνεται πομπός πίεσης |
||
Περιγραφή προϊόντος
Μίνι αισθητήρας πίεσης πυριτίου μη γραμμικότητας 0,1% FS μετατροπέας πίεσης
Εισαγωγή:
Το HT15V είναι ένας πιεζοανταποκρουστικός αισθητήρας πίεσης από πυρίτιο που διαθέτει έναν εξαιρετικά σταθερό πυρήνα διαχυμένου στοιχείου πυριτίου.Χρησιμοποιεί την πιεζοαποσταλτική επίδραση του διάχυτου πυριτίου για την ακριβή μέτρηση των πιέσεων υγρών και αερίωνΟ αισθητήρας αυτός χρησιμοποιείται ευρέως σε διάφορες εφαρμογές, συμπεριλαμβανομένων των συμπιεστών αέρα και των συστημάτων ψύξης..
Χαρακτηριστικά του προϊόντος:
- Χρησιμοποιεί προηγμένη τεχνολογία και ενσωματώνεται σε ένα 316L ανοξείδωτο χάλυβακατοικία
- Ευρύ φάσμα μέτρησης 0~350KPa~60MpaS
- Υψηλή αξιοπιστία και εξαιρετική σταθερότητα
- Εφοδιασμός σταθερής τάσης
- Για τη μέτρηση της πίεσης μη διαβρωτικών αερίων και υγρών με 316Lσυμβατότητα από ανοξείδωτο χάλυβα
- Σύνθετο σχεδιασμό, ιδανικό για εφαρμογές με περιορισμένο χώρο
- Χρησιμοποιούνται σε συστήματα ελέγχου διαδικασιών για την παρακολούθηση και τον έλεγχο της πίεσης
- Συχνά χρησιμοποιείται σε συστήματα ψύξης και συμπιεστές αέρα για τη μέτρηση της πίεσης
- Ηλεκτρική τροφοδοσία: ≤10VDC
- Η τάση εξόδου κοινής λειτουργίας: 50% της εισόδου (τυπική)
- Αντίσταση εισόδου:4KΩ~20KΩ
- Αντίσταση εξόδου:2.5KΩ~6KΩ
- Ηλεκτρική σύνδεση: 100mm καλώδιο υψηλής θερμοκρασίας, καλώδιο κορδέλας
| Παράμετροι απόδοσης: | |||||
|---|---|---|---|---|---|
| Πεδίο μέτρησης | Διάμετρος (G) | 350KPa,1000KPa,2000Kpa | |||
| Απόλυτο (Α) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | ||||
| Σφραγισμένο | 3500KPaS,7MPaS,10MPaS | ||||
| Τύπος | Μαξ | Μονάδα | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | ||
| Υστερέση | 0.05 | 0.1 | % F.S | ||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | ||
| Πλήρης έκδοση | 100±1 | 100±2 | mV | ||
| Μηδενική μετατόπιση θερμοκρασίας. | ±0.8 | ±2 | % F.S | ||
| Πλήρης κλίμακα θερμοκρασία. | ±0.8 | ±2 | % F.S | ||
| Αντισταθμισμένος Temp. | 0 ~ 70 | oC | |||
| Θερμοκρασία λειτουργίας | -20~80 | oC | |||
| Θέρμανση αποθήκευσης | -40~125 | oC | |||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 80MPa | ||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | ||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Σοκ | 100 g, 11 ms | ||||
| Χρόνος απόκρισης | ≤ 1 ms | ||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | ||||
| Βάρος | ~ 20g | ||||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 10V @ 25oC | |||||
| Σχέδιο κατασκευής | |
| Διάσταση | |
| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
απαιτούμενο αέρα σφιχτότητα
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
