316L Ατσάλινος αισθητήρας πίεσης με αντισταθμισμένο γεμάτο λάδι αισθητήρα κυψέλης μετατροπέα πίεσης
Product Details
| Μοντέλο ΑΡΙΘ.: | HT15V | Τύπος σήματος εξόδου: | Αναλογικός τύπος |
|---|---|---|---|
| Υλικό: | Ανοξείδωτο ατσάλι | Τύπος καλωδίωσης: | Τέσσερα καλώδια |
| Μέσο μέτρησης: | Αέριο και υγρό | Προσαρμοσμένο: | Προσαρμοσμένο |
| Λέξεις-κλειδιά: | Μίνι αισθητήρας | Προμήθεια: | 5-10VDC |
| Παραγωγή: | mv sigal | Πακέτο μεταφοράς: | χαρτοκιβώτιο |
| Προσδιορισμός: | 15 χιλιοστά | Προέλευση: | Κίνα |
| Επισημαίνω |
316l μετατροπέας πίεσης από ανοξείδωτο χάλυβα,Αισθητήρας πίεσης γεμισμένος με λάδι με αντιστάθμιση,Αισθητήρας πομπού πίεσης με εγγύηση |
||
Product Description

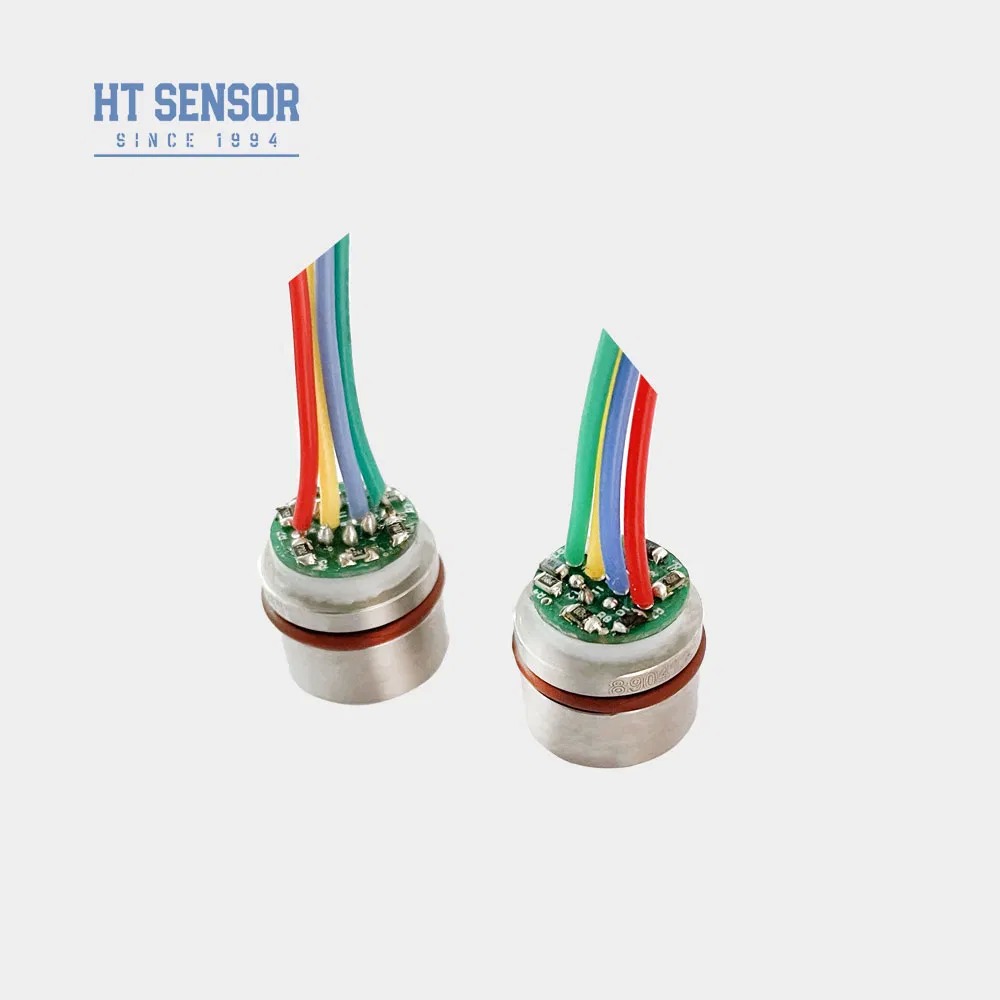

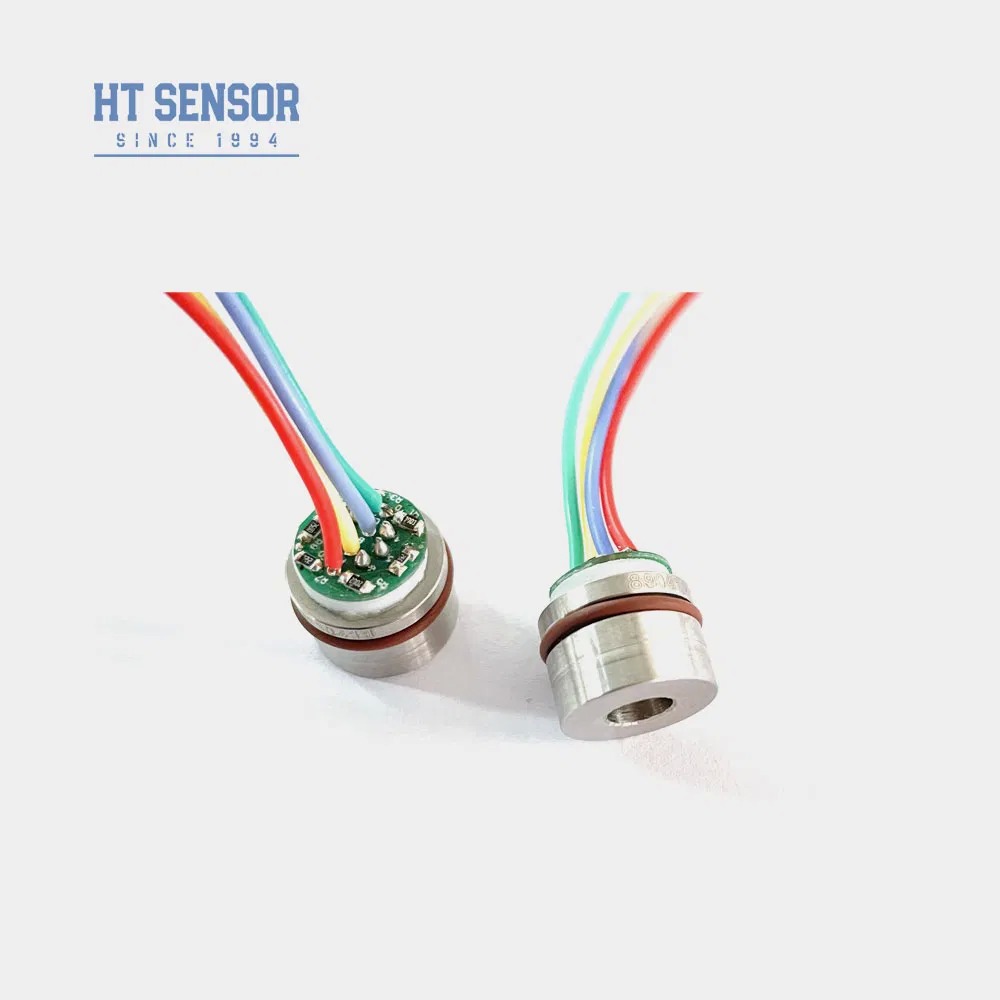

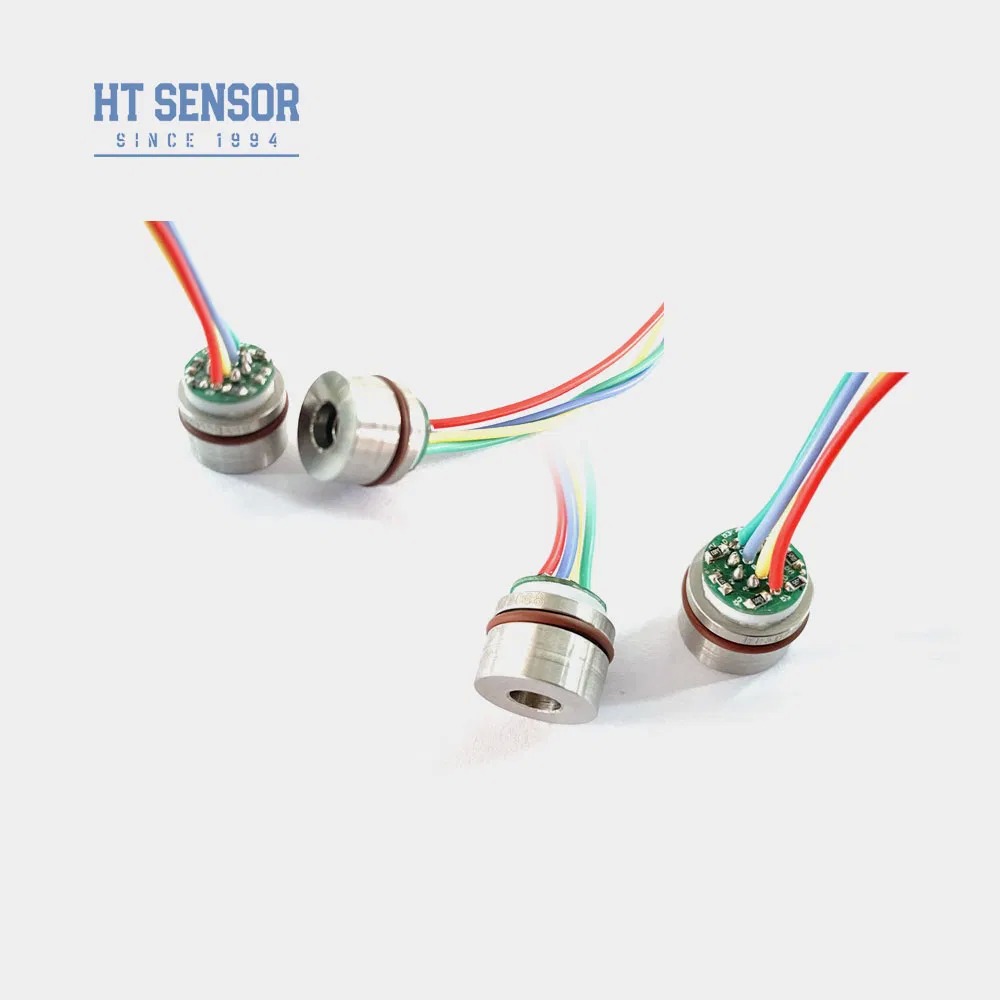

Αισθητήρας πίεσης από ανοξείδωτο χάλυβα 316L με αντισταθμισμένο αισθητήρα γεμάτο λάδι
Εισαγωγή:
Το HT15V είναι ένας αισθητήρας πίεσης πιεζοαντίστασης πυριτίου που ενσωματώνει έναν εξαιρετικά σταθερό πυρήνα ανίχνευσης πυριτίου διάχυσης. Χρησιμοποιώντας το πιεζοαντιστατικό φαινόμενο του πυριτίου διάχυσης, παρέχει ακριβή μέτρηση πίεσης τόσο για υγρά όσο και για αέρια. Αυτός ο αισθητήρας χρησιμοποιείται ευρέως σε μια ποικιλία εφαρμογών, όπως αεροσυμπιεστές και συστήματα ψύξης.
Χαρακτηριστικά Προϊόντος:
- Χρησιμοποιεί προηγμένη τεχνολογία και είναι ενθυλακωμένο σε ανοξείδωτο χάλυβα 316L περίβλημα
- Εύρος μέτρησης 0~350KPa~60MpaS
- Υψηλή αξιοπιστία και εξαιρετική σταθερότητα
- Σταθερή παροχή τάσης
- Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με συμβατότητα 316L ανοξείδωτο χάλυβα
- Συμπαγής σχεδιασμός, ιδανικός για εφαρμογές με περιορισμένο χώρο
- Χρησιμοποιείται σε συστήματα ελέγχου διεργασιών για την παρακολούθηση και τον έλεγχο της πίεσης
- Χρησιμοποιείται συνήθως σε συστήματα ψύξης και αεροσυμπιεστές για τη μέτρηση της πίεσης
- Τροφοδοσία: ≤10VDC
- Τάση κοινού τρόπου εξόδου: 50% της εισόδου (τυπικό)
- Εμπέδηση εισόδου: 4KΩ~20KΩ
- Εμπέδηση εξόδου: 2.5KΩ~6KΩ
- Ηλεκτρική σύνδεση: 100mm καλώδιο υψηλής θερμοκρασίας, καλώδιο κορδέλας
| Παράμετροι απόδοσης: | |||||
|---|---|---|---|---|---|
| Εύρος μέτρησης | Gauge(G) | 350KPa,1000KPa,2000Kpa | |||
| Absolute(A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Sealed(S) | 3500KPaS,7MPaS,10MPaS | ||||
| Typ | Max | Μονάδα | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | %F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | %F.S | ||
| Υστέρηση | 0.05 | 0.1 | %F.S | ||
| Έξοδος μηδενικής μετατόπισης | 0±1 | 0±2 | mV | ||
| Έξοδος πλήρους κλίμακας | 100±1 | 100±2 | mV | ||
| Μετατόπιση θερμοκρασίας μηδενικής μετατόπισης | ±0.8 | ±2 | %F.S | ||
| Μετατόπιση θερμοκρασίας πλήρους κλίμακας | ±0.8 | ±2 | %F.S | ||
| Αντιστάθμιση θερμοκρασίας | 0~70 | ºC | |||
| Θερμοκρασία λειτουργίας | -20~80 | ºC | |||
| Θερμοκρασία αποθήκευσης | -40~125 | ºC | |||
| Επιτρεπόμενη υπερφόρτωση | Λάβετε τη μικρότερη τιμή μεταξύ 3 φορές της πλήρους κλίμακας ή 80MPa | ||||
| Πίεση ρήξης | 5X η πλήρης κλίμακα | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | F.S/Έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥200MΩ 100VDC | ||||
| Δόνηση | Χωρίς αλλαγή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Κραδασμός | 100g,11ms | ||||
| Χρόνος απόκρισης | ≤1ms | ||||
| Σφράγιση δακτυλίου O | Νιτριλικό καουτσούκ ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Σιλικονούχο λάδι | ||||
| Βάρος | ~20g | ||||
| Οι παράμετροι ελέγχονται υπό τις ακόλουθες συνθήκες: 10V @25ºC | |||||
| Δομή περιγράμματος | |
| Διάσταση | |
| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
1. Κατά τη συναρμολόγηση, εξασφαλίστε τη σωστή εφαρμογή μεταξύ του πυρήνα και του περιβλήματος του πομπού για να πληρούνται όλες οι προδιαγραφές στεγανοποίησης.
2. Κατά την εγκατάσταση του περιβλήματος, διατηρήστε την κάθετη ευθυγράμμιση και ασκήστε ομοιόμορφη πίεση για να αποτρέψετε το μπλοκάρισμα ή την καταστροφή της πλάκας αντιστάθμισης.
3. Εάν το μέσο που μετράται είναι ασυμβίβαστο με το διάφραγμα του πυρήνα ή το υλικό του περιβλήματος (316L), παρακαλούμε να το διευκρινίσετε κατά την υποβολή της παραγγελίας.
4. Μην πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή αιχμηρά αντικείμενα, καθώς η παραμόρφωση ή η διάτρηση μπορεί να προκαλέσει ζημιά στα εσωτερικά εξαρτήματα.
5. Διατηρήστε τη θύρα πίεσης του πυρήνα του μετρητή αεριζόμενη στην ατμόσφαιρα και αποτρέψτε την είσοδο υγρασίας, ατμού ή διαβρωτικών μέσων στον θάλαμο αρνητικής πίεσης.
6. Σε περίπτωση αλλαγών στην καλωδίωση των ακίδων, ανατρέξτε πάντα στην πραγματική ετικέτα στο τσιπ για σωστές συνδέσεις.
