Αισθητήρας πίεσης μικρού μεγέθους από ανοξείδωτο ατσάλι, υψηλής ακρίβειας, αισθητήρας φορτίου πίεσης, μετατροπέας πίεσης
Λεπτομέρειες προϊόντος
| Μοντέλο ΑΡΙΘ.: | HT15V | Για: | Διαχυμένος μεταδότης πίεσης πυριτίου |
|---|---|---|---|
| Υλικό: | Ανοξείδωτο ατσάλι | Τύπος καλωδίωσης: | Τέσσερα καλώδια |
| Μέσο μέτρησης: | Αέριο και υγρό | Προσαρμοσμένο: | Προσαρμοσμένο |
| Προμήθεια: | 5-10VDC | σύρμα: | Σύρμα σιλικόνης 13mm |
| Παραγωγή: | mv sigal | Πακέτο μεταφοράς: | χαρτοκιβώτιο |
| Διαμάντι: | 15 χιλιοστά | Εμπορικό σήμα: | ΧένγκΤονγκ |
| Προέλευση: | Κίνα | Κωδικός Hs: | 9026209090 |
| Επισημαίνω |
Αισθητήρας πίεσης ανοξείδωτου,Υψηλό κύτταρο φορτίων ακρίβειας,μικροαισθητήρας πίεσης |
||
Περιγραφή προϊόντος

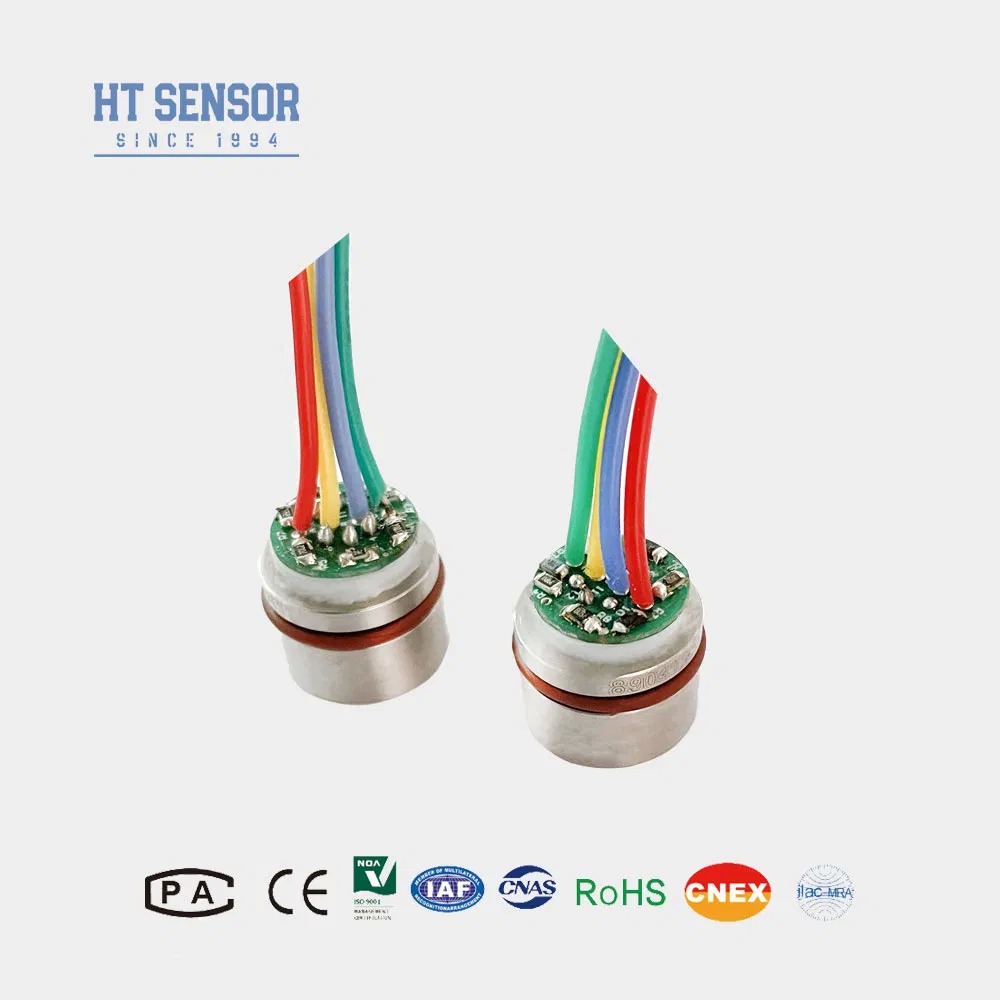

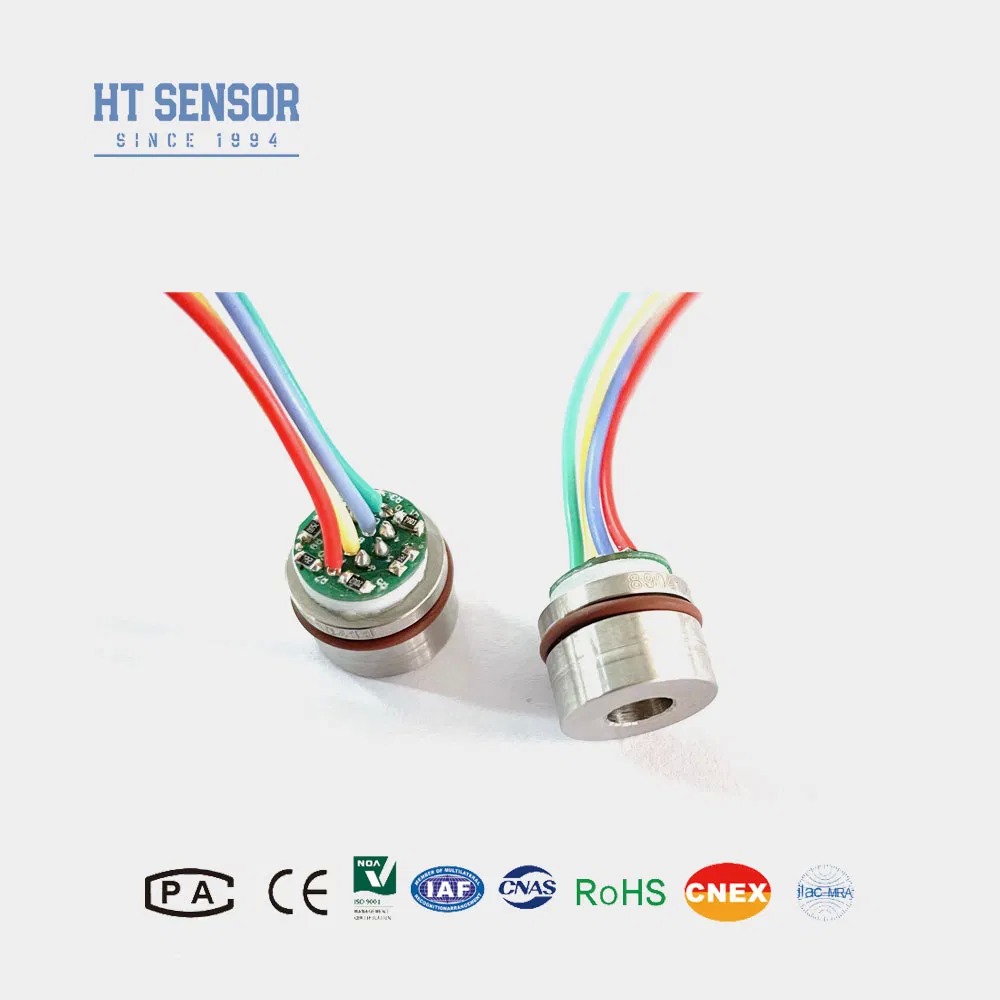

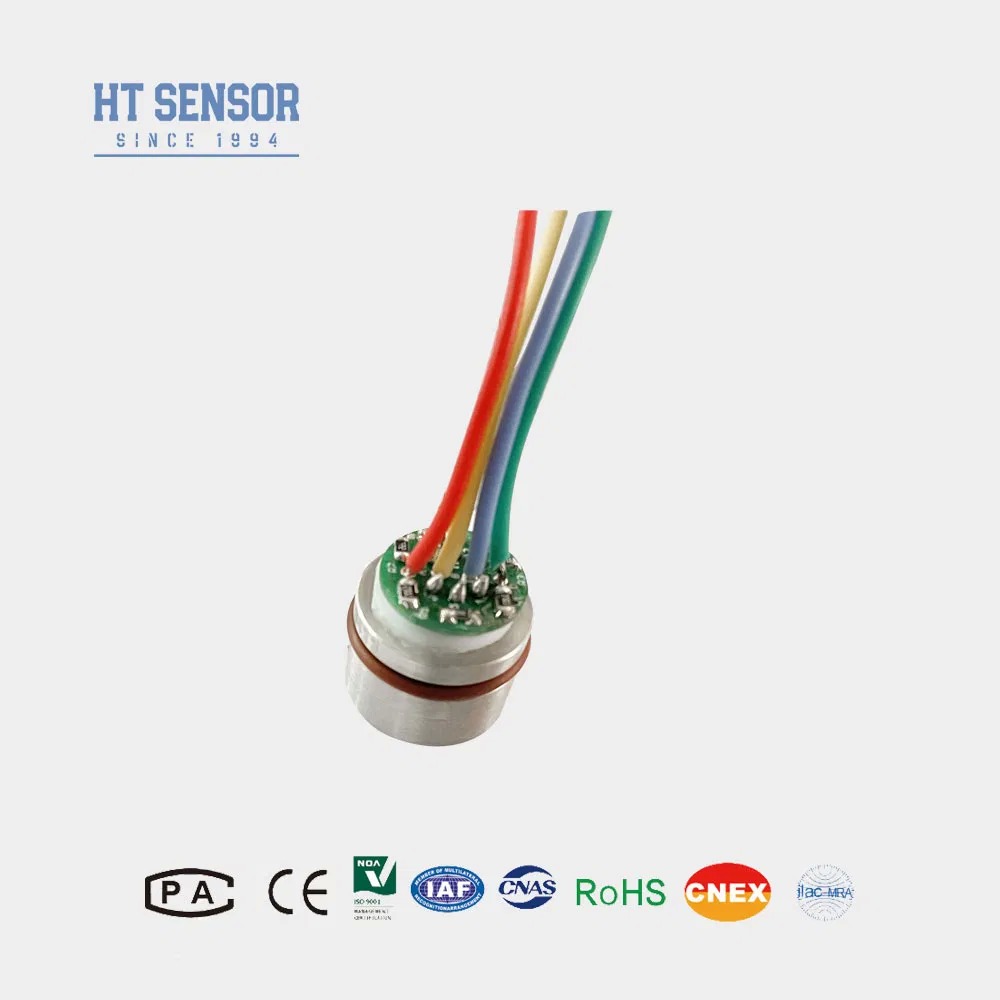

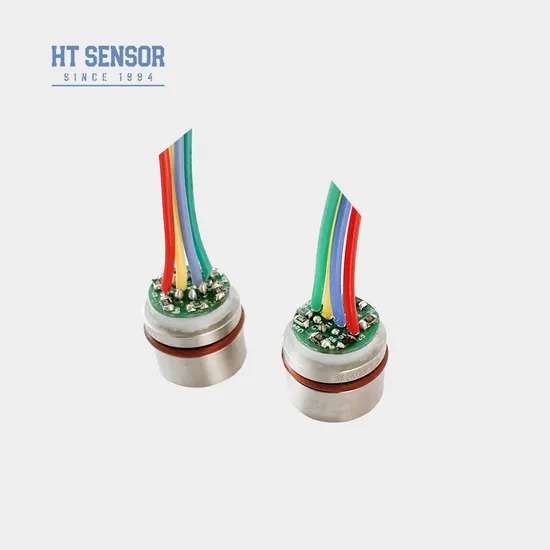

Αισθητήρας πίεσης πιεζοαντιστατικό πυριτίου HT15V
Εισαγωγή:
Το HT15V είναι ένας πιεζοαντιστατικός αισθητήρας πίεσης πυριτίου που διαθέτει έναν πυρήνα στοιχείου διάχυτου πυριτίου υψηλής σταθερότητας. Χρησιμοποιεί το πιεζοαντιστατικό φαινόμενο του διάχυτου πυριτίου για ακριβή μέτρηση πιέσεων τόσο υγρών όσο και αερίων. Αυτός ο αισθητήρας βρίσκει εκτεταμένη χρήση σε διάφορες εφαρμογές, συμπεριλαμβανομένων των αεροσυμπιεστών και των συστημάτων ψύξης..
Χαρακτηριστικά προϊόντοςΤροφοδοσία: ≤10VDC
- Χρησιμοποιεί προηγμένη τεχνολογία και είναι ενσωματωμένο σε περίβλημα από ανοξείδωτο χάλυβα 316Lπερίβλημα
- Ευρύ εύρος μέτρησης 0~350KPa~60MpaS
- Υψηλή αξιοπιστία και εξαιρετική σταθερότητα±0.8
- Σταθερή τάση τροφοδοσίας
- Κατάλληλο για τη μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με συμβατότητα με ανοξείδωτο χάλυβα 316LΣυμπαγής σχεδιασμός, ιδανικός για εφαρμογές με περιορισμένο χώρο
- ±0.8
- Χρησιμοποιείται συνήθως σε συστήματα ψύξης και αεροσυμπιεστές για τη μέτρηση της πίεσης
- Ηλεκτρικές επιδόσεις
- Τάση κοινού τρόπου εξόδου: 50% της εισόδου (τυπικό)
- Αντίσταση εισόδου: 4KΩ~20KΩ
- Αντίσταση εξόδου: 2.5KΩ~6KΩ
- Ηλεκτρική σύνδεση: καλώδιο υψηλής θερμοκρασίας 100mm, καλώδιο κορδέλας
- Παράμετροι απόδοσης:
| Εύρος μέτρησης | |||||
|---|---|---|---|---|---|
| Μανόμετρο (G) | 350KPa, 1000KPa, 2000Kpa | Απόλυτο (A) | |||
| 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | Σφραγισμένο (S) | ||||
| 3500KPaS, 7MPaS, 10MPaS, 20MPa |
Τυπ. |
||||
| Μέγ. | Μονάδα | Μη γραμμικότητα | |||
| ±0.8 | ±0.3 | %F.S | Αντισταθμισμένη θερμ. | ||
| 0.05 | 0.1 | %F.S | Αντισταθμισμένη θερμ. | ||
| 0.05 | 0.1 | %F.S | Αντισταθμισμένη θερμ. | ||
| ±0.8 | 0±2 | mV | Μετατόπιση μηδενός θερμ. απόκλιση | ||
| ±0.8 | 100±2 | mV | Μετατόπιση μηδενός θερμ. απόκλιση | ||
| ±0.8 | ±2 | %F.S | Αντισταθμισμένη θερμ. | ||
| ±0.8 | ±2 | %F.S | Αντισταθμισμένη θερμ. | ||
| 0~70 | °C | Επιτρεπόμενη υπερφόρτωση | |||
| -20~80 | °C | Επιτρεπόμενη υπερφόρτωση | |||
| -40~125 | °C | Επιτρεπόμενη υπερφόρτωση | |||
| Λάβετε τη μικρότερη τιμή μεταξύ 3 φορές της πλήρους κλίμακας ή 80MPa | Πίεση θραύσης | ||||
| 5X της πλήρους κλίμακας | Μακροπρόθεσμη σταθερότητα | ||||
| 0.2 % | F.S/Έτος | Υλικό διαφράγματος | |||
| 316L | Αντίσταση μόνωσης | ||||
| ≥200MΩ 100VDC | Δόνηση | ||||
| Καμία αλλαγή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | Κρούση | ||||
| 100g, 11ms | Σφράγιση O-ring | ||||
| Νιτριλίου ή φθοροελαστικό | Μέσο πλήρωσης | ||||
| Λάδι πυριτίου | Βάρος | ||||
| ~20g | Οι παράμετροι ελέγχονται υπό τις ακόλουθες συνθήκες: 10V @25°C | ||||
| Δομή περιγράμματος | |||||
| Διαστάσεις | |
| Ηλεκτρική σύνδεση και αντιστάθμιση | |
| Παραδείγματα επιλογής |
|
| Συμβουλές παραγγελίας |
| 1. Δώστε προσοχή στην εφαρμογή μεταξύ του μεγέθους του πυρήνα και του περιβλήματος του μετατροπέα κατά τη συναρμολόγηση για να επιτευχθεί η απαιτούμενη αεροστεγανότητα |
3. Εάν το μετρούμενο μέσο δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό του περιβλήματος (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την τοποθέτηση της παραγγελίας. 4. Αποφύγετε την πίεση στο διάφραγμα του αισθητήρα με τα χέρια ή αιχμηρά αντικείμενα για να αποτρέψετε ζημιά στον πυρήνα λόγω παραμόρφωσης ή διάτρησης του διαφράγματος.
5. Διατηρήστε την θύρα πίεσης του πυρήνα μανόμετρου ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον αρνητικό θάλαμο πίεσης του πυρήνα.
6. Εάν υπάρχουν αλλαγές στα καλώδια των ακροδεκτών, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
ΕΡΩΤΗΣΕΙΣ & ΑΠΑΝΤΗΣΕΙΣ
1. Ε: Ποια είναι τα βασικά χαρακτηριστικά των μετατροπέων πίεσης σας;
Α: Οι μετατροπείς μας χαρακτηρίζονται από υψηλή ακρίβεια, μακροπρόθεσμη ανθεκτικότητα και αξιόπιστη απόδοση. Διατίθενται επιλογές προσαρμογής για την κάλυψη συγκεκριμένων απαιτήσεων εφαρμογής.
| 2. Ε: Μπορώ να ζητήσω ειδικές προδιαγραφές; |
Α: Ναι, υποστηρίζουμε υπηρεσίες OEM και ODM. Η ομάδα μηχανικών μας μπορεί να προσαρμόσει λύσεις με βάση τις τεχνικές και λειτουργικές σας ανάγκες.
3. Ε: Ποια είναι η μηνιαία παραγωγική σας ικανότητα;
Α: Έχουμε την ικανότητα να παράγουμε έως και 30.000 μονάδες μηνιαίως, γεγονός που μας επιτρέπει να υποστηρίζουμε παραγγελίες μεγάλου όγκου. Για να διασφαλίσουμε βέλτιστο προγραμματισμό, συνιστούμε τον συντονισμό με την ομάδα πωλήσεών μας εκ των προτέρων.
4. Ε: Ποιος είναι ο τυπικός χρόνος παράδοσης;
Α: Τα τυπικά μοντέλα παραδίδονται συνήθως εντός 5-8 εργάσιμων ημερών. Οι χρόνοι παράδοσης για προσαρμοσμένα προϊόντα ενδέχεται να διαφέρουν ανάλογα με τις προδιαγραφές.
5. Ε: Ποια είναι η δομή τιμολόγησης σας; Υπάρχουν εκπτώσεις όγκου;
Α: Προσφέρουμε ανταγωνιστικές τιμές με ελκυστικές εκπτώσεις για μαζικές αγορές και συμφωνίες μακροχρόνιας συνεργασίας.
6. Ε: Ποιες είναι οι πολιτικές εγγύησης και υποστήριξης μετά την πώληση;
Α: Όλα τα προϊόντα συνοδεύονται από εγγύηση 24 μηνών από την ημερομηνία αποστολής. Η ομάδα μετά την πώληση εγγυάται απάντηση εντός 24 ωρών και παρέχει απομακρυσμένη βοήθεια μέσω σύνδεσης μέσω υπολογιστή όταν χρειάζεται.
