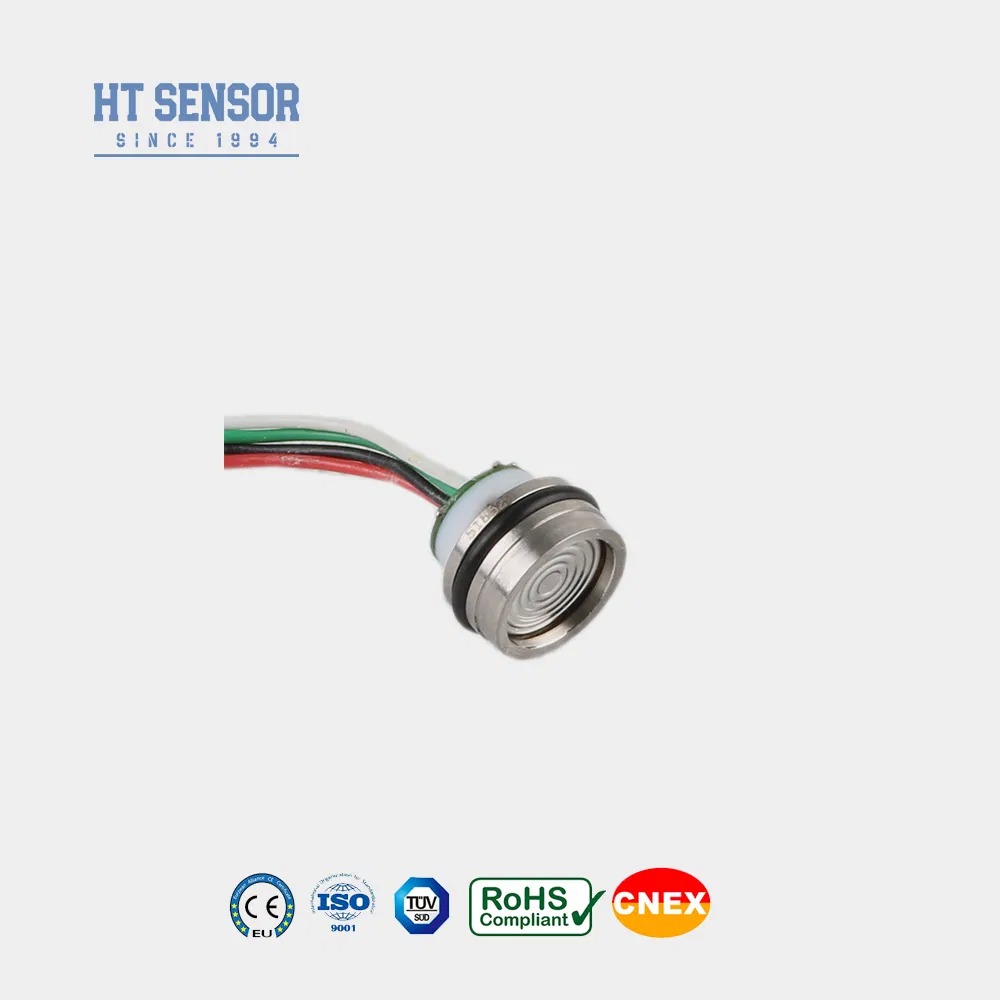

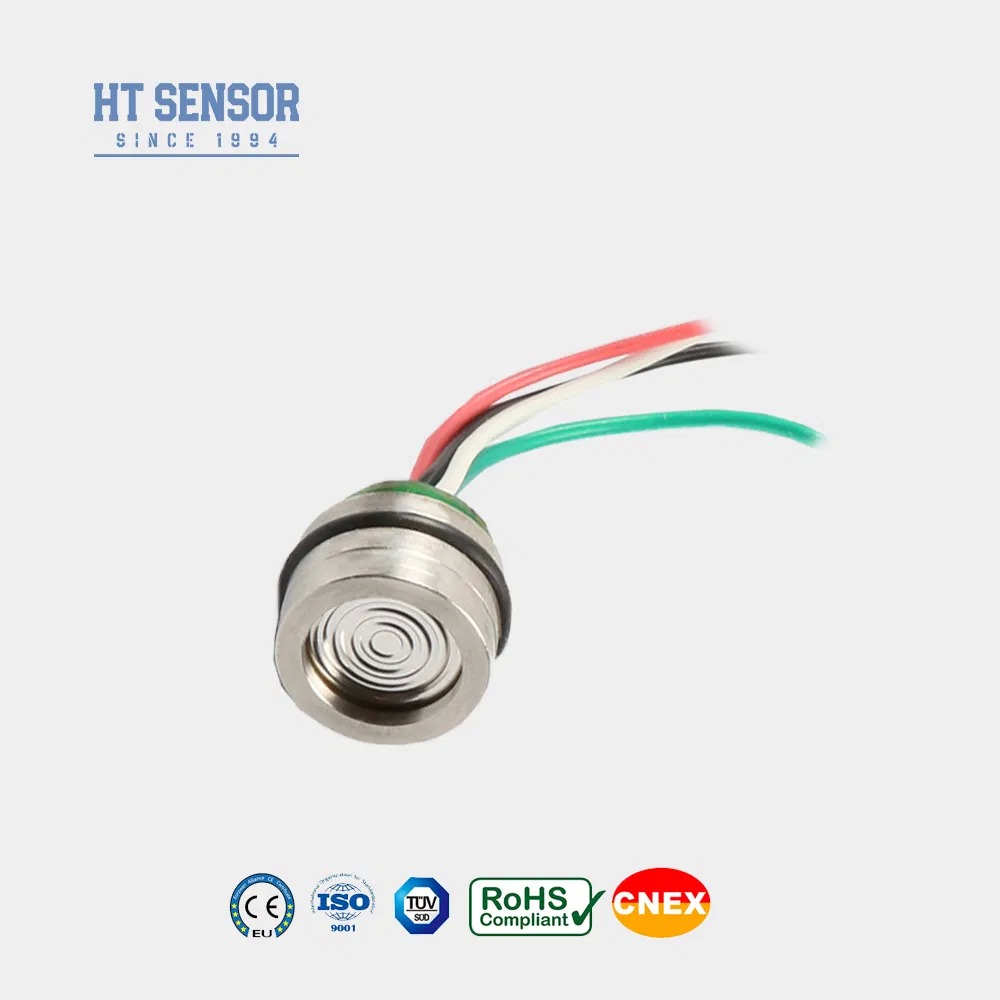

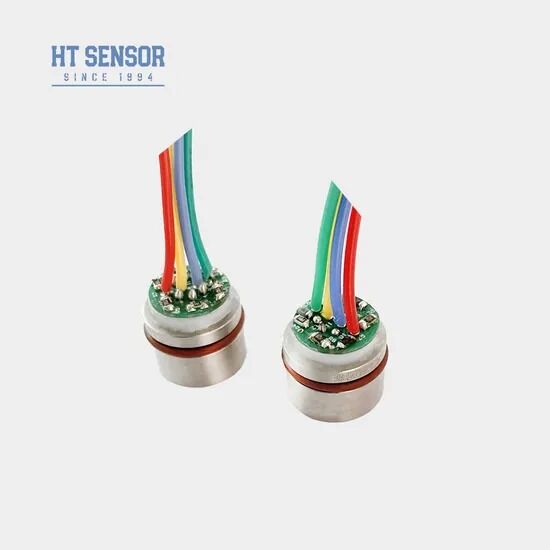

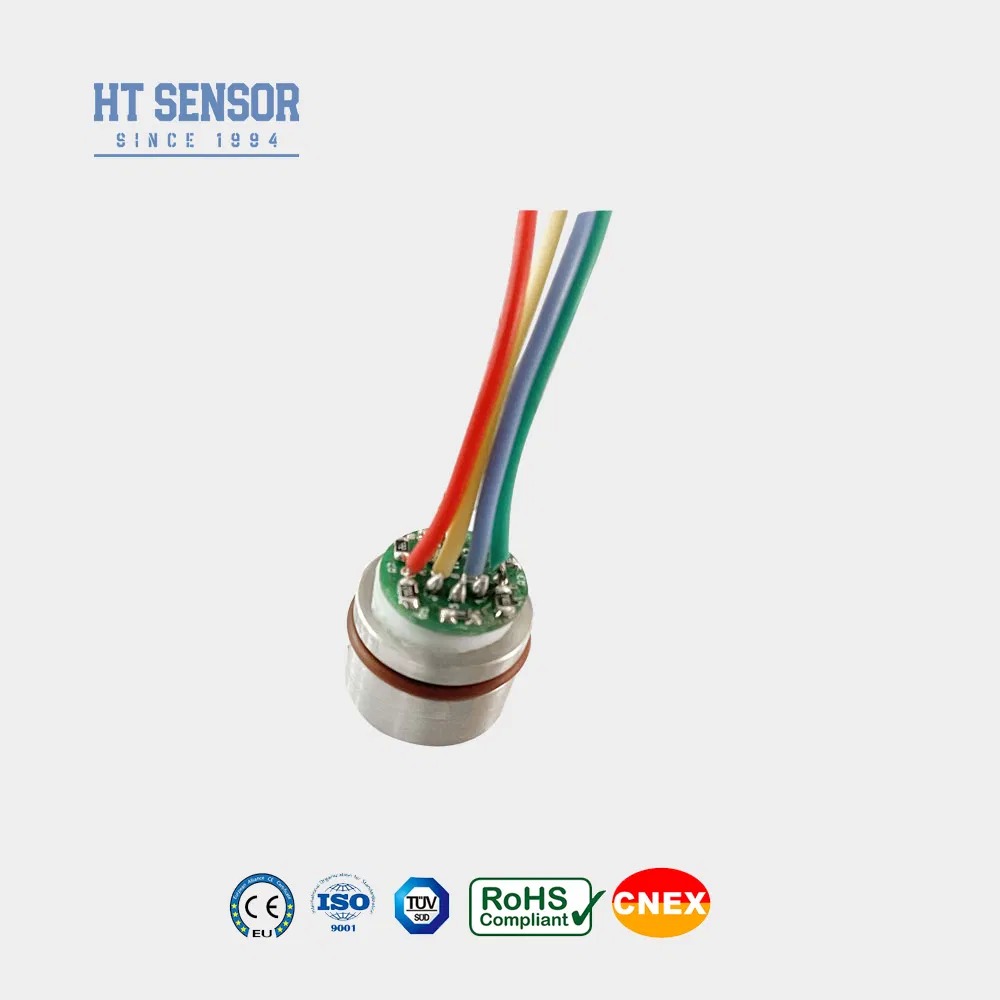

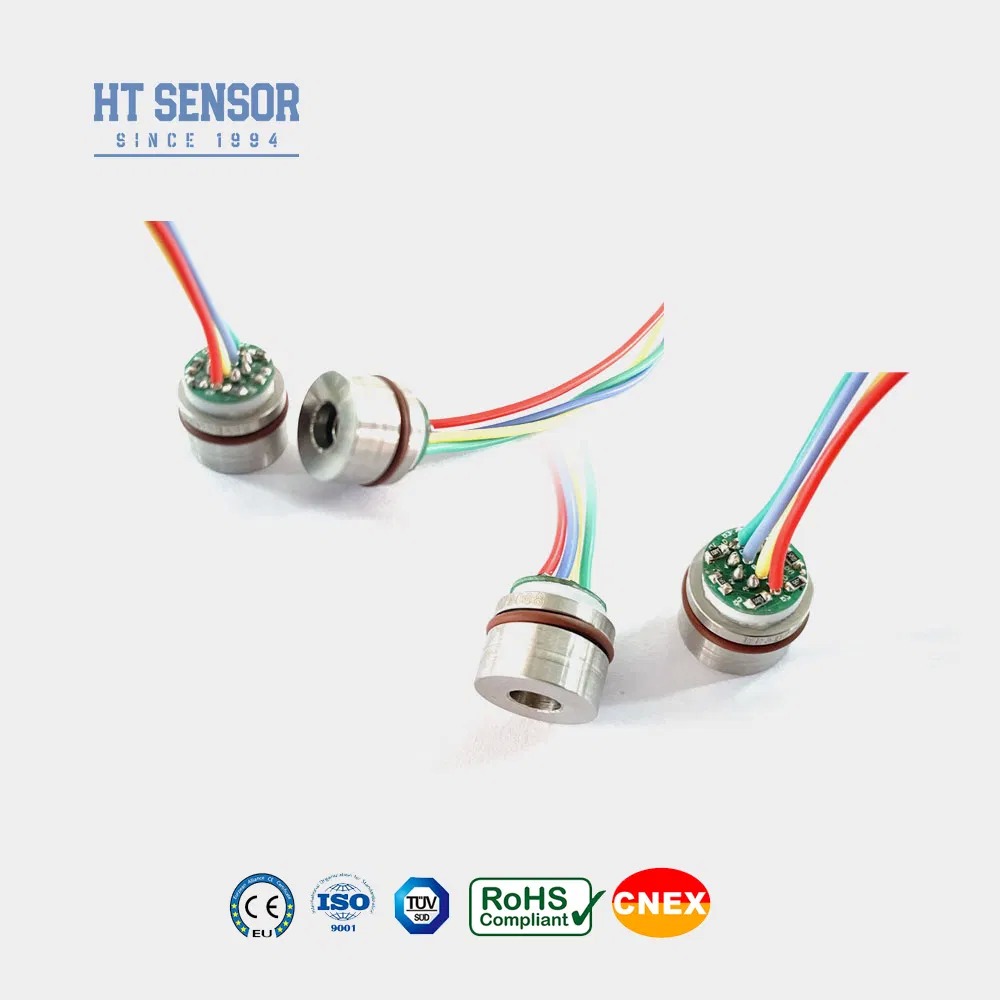

5VDC 10mv/V Σύνθετος διάχυτος αισθητήρας πίεσης πυριτίου Κέντρο 15mm Μίνι αισθητήρας αισθητήρας πίεσης πυριτίου
Product Details
| Μοντέλο ΑΡΙΘ.: | HT15V | Για: | Διαχυμένος αισθητήρας πίεσης πυριτίου |
|---|---|---|---|
| Τύπος σήματος εξόδου: | Αναλογικός τύπος | Υλικό: | Ανοξείδωτο ατσάλι |
| Τύπος καλωδίωσης: | Τέσσερα καλώδια | Μέσο μέτρησης: | Αέριο και υγρό |
| Προσαρμοσμένο: | Προσαρμοσμένο | Λέξεις-κλειδιά: | Μίνι αισθητήρας |
| Προμήθεια: | 5-10VDC | Παραγωγή: | mv sigal |
| Πακέτο μεταφοράς: | χαρτοκιβώτιο | Προσδιορισμός: | 15 χιλιοστά |
| Προέλευση: | Κίνα | Κωδικός Hs: | 9026209090 |
| Επισημαίνω |
5VDC συμπαγής αισθητήρας πίεσης,πυρήνας αισθητήρα πίεσης πυριτίου διάχυσης,15mm μίνι πομπός πίεσης |
||
Product Description
HT15V Σιλικόνιο Πιεζοανταγωγικός αισθητήρας πίεσης
Εισαγωγή:
Το HT15V είναι ένας αισθητήρας πίεσης μετρητή τάσης από πυρίτιο, με βασικό συστατικό να είναι ένα εξαιρετικά σταθερό διάχυτο στοιχείο πυριτίου.Αυτός ο αισθητήρας χρησιμοποιεί την πιεζοαποσταλτική επίδραση του διάχυτου πυριτίου για να μετρήσει με ακρίβεια την πίεση υγρών και αερίωνΟ αισθητήρας μετατρέπει το σήμα πίεσης σε μετρήσιμο σήμα τάσης.
Χαρακτηριστικά του προϊόντος:
- Χρησιμοποιεί προηγμένη τεχνολογία και ενσωματώνεται σε ένα 316L ανοξείδωτο χάλυβακατοικία
- Ευρύ φάσμα μέτρησης 0~350KPa~60MpaS
- Υψηλή αξιοπιστία και εξαιρετική σταθερότητα
- Εφοδιασμός σταθερής τάσης
- Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και πιέσεων υγρών συμβατό με ανοξείδωτο χάλυβα 316L.
- Ο συμπαγής σχεδιασμός του το καθιστά ιδανικό για εφαρμογές περιορισμένου χώρου, ενώ η αξιοπιστία του υποστηρίζει την παρακολούθηση και τον έλεγχο της πίεσης σε συστήματα διεργασίας.
- Το προϊόν αυτό χρησιμοποιείται επίσης συνήθως για τη μέτρηση της πίεσης σε συστήματα ψύξης και συμπιεστές αέρα.
- Δυναμική παροχή: ≤10VDC.
- Η τάση εξόδου κοινής λειτουργίας: 50% της εισόδου (τυπική).
- Αντίσταση εισόδου: 4KΩ ~ 20KΩ.
- Αντίσταση εξόδου:2.5KΩ~6KΩ.
- Ηλεκτρική σύνδεση: καλώδιο υψηλής θερμοκρασίας 100 χιλιοστών, καλώδιο ταινίας.
| Παράμετροι απόδοσης: | |||||
|---|---|---|---|---|---|
| Πεδίο μέτρησης | Διάμετρος (G) | 350KPa,1000KPa,2000Kpa | |||
| Απόλυτο (Α) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | ||||
| Σφραγισμένο | 3500KPaS,7MPaS,10MPaS | ||||
| Τύπος | Μαξ | Μονάδα | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | ||
| Υστερέση | 0.05 | 0.1 | % F.S | ||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | ||
| Πλήρης έκδοση | 100±1 | 100±2 | mV | ||
| Μηδενική μετατόπιση θερμοκρασίας. | ±0.8 | ±2 | % F.S | ||
| Πλήρης κλίμακα θερμοκρασία. | ±0.8 | ±2 | % F.S | ||
| Αντισταθμισμένος Temp. | 0 ~ 70 | oC | |||
| Θερμοκρασία λειτουργίας | -20~80 | oC | |||
| Θέρμανση αποθήκευσης | -40~125 | oC | |||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 80MPa | ||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | ||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Σοκ | 100 g, 11 ms | ||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | ||||
| Βάρος | ~ 20g | ||||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 10V @ 25oC | |||||
| Σχέδιο κατασκευής | |
| Διάσταση | |
| Ηλεκτρική σύνδεση και αντιστάθμιση |
|---|
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
- Κατά τη διάρκεια της εγκατάστασης, εξασφαλίζεται η κατάλληλη διαχωριστική θέση μεταξύ του πυρήνα και του θήκους του πομπού, ώστε να πληρούνται οι καθορισμένες απαιτήσεις αεροστεγνότητας.
- Κατά την συναρμολόγηση του περιβλήματος, πρέπει να διατηρείται κάθετη ευθυγράμμιση και να ασκείται ομοιόμορφη πίεση για την αποφυγή δέσμευσης ή βλάβης της πλάκας αντιστάθμισης.
- Βεβαιωθείτε ότι το μέσο μέτρησης είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L ανοξείδωτο χάλυβα).
- Μην πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα, καθώς η παραμόρφωση ή η τρύπα μπορεί να προκαλέσει εσωτερική βλάβη στον πυρήνα.
- Να διατηρείται ανοιχτή η πύλη πίεσης του πυρήνα μετρητή πίεσης στην ατμόσφαιρα και να αποφεύγεται η είσοδος υγρασίας, ατμών ή διαβρωτικών μέσων στον θάλαμο αρνητικής πίεσης.
- Εάν απαιτούνται τροποποιήσεις στην καλωδίωση των πινών, ανατρέξτε πάντα στην ετικέτα που είναι προσαρτημένη στον πραγματικό πυρήνα για τις σωστές συνδέσεις.
| Ερωτήσεις και απαντήσεις |
.
.
