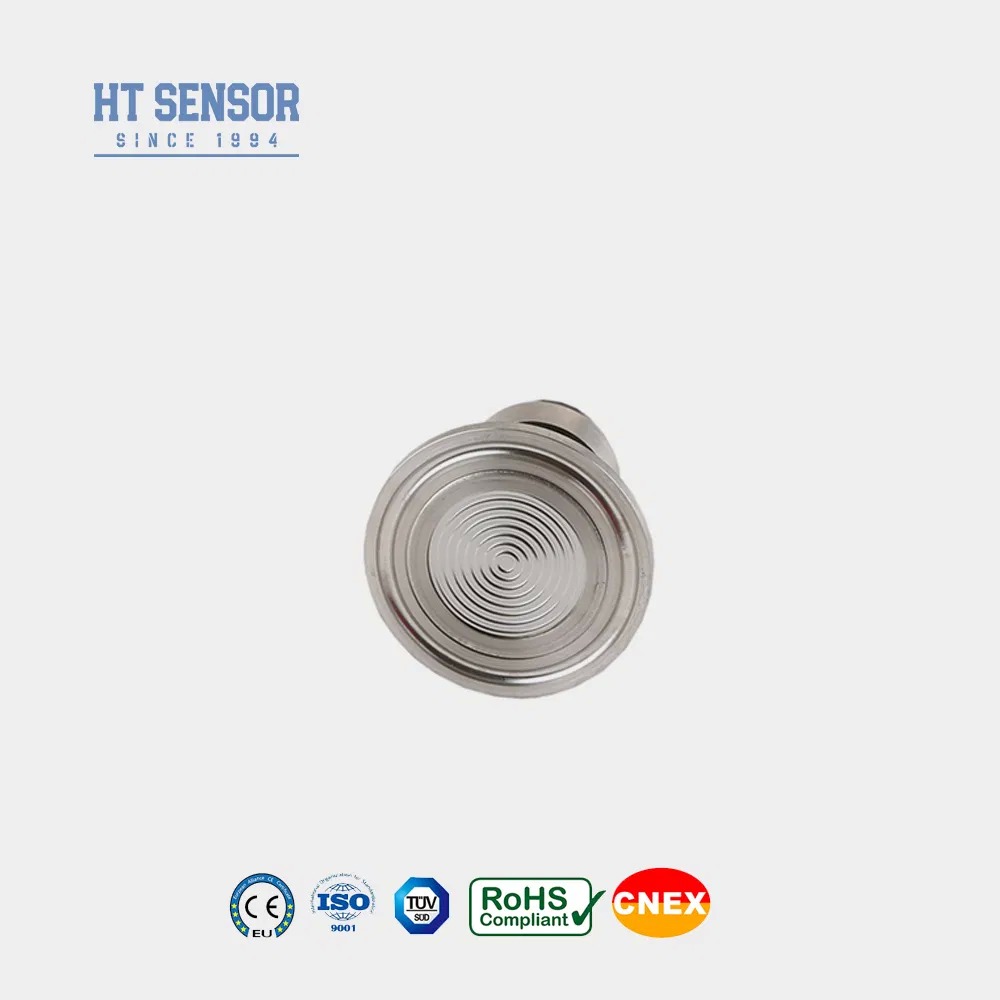

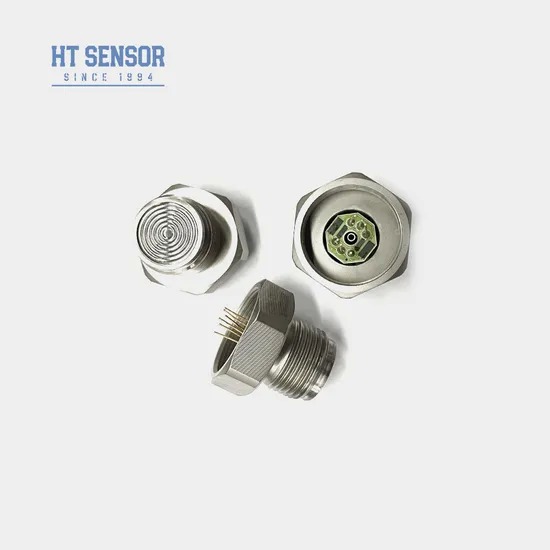

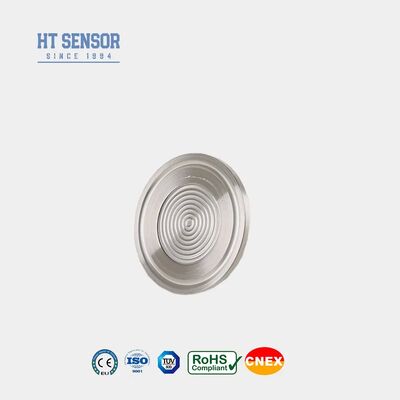

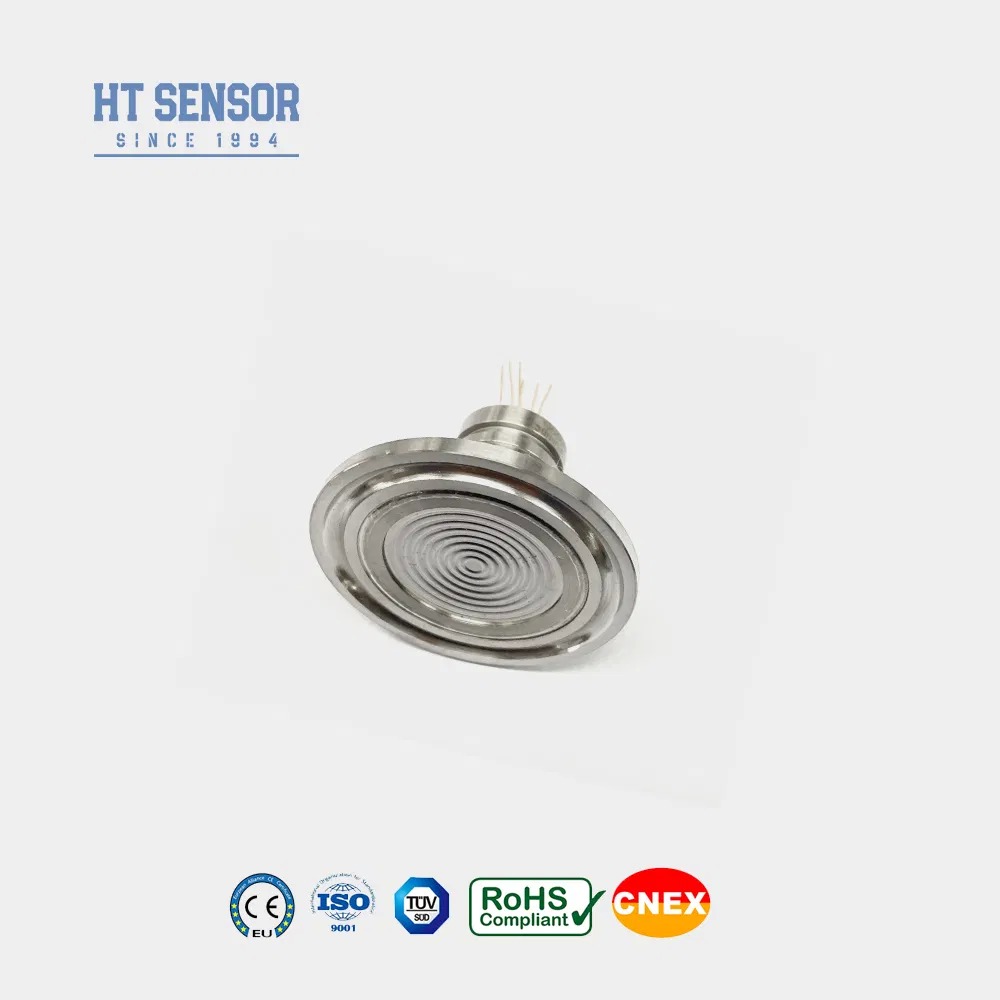

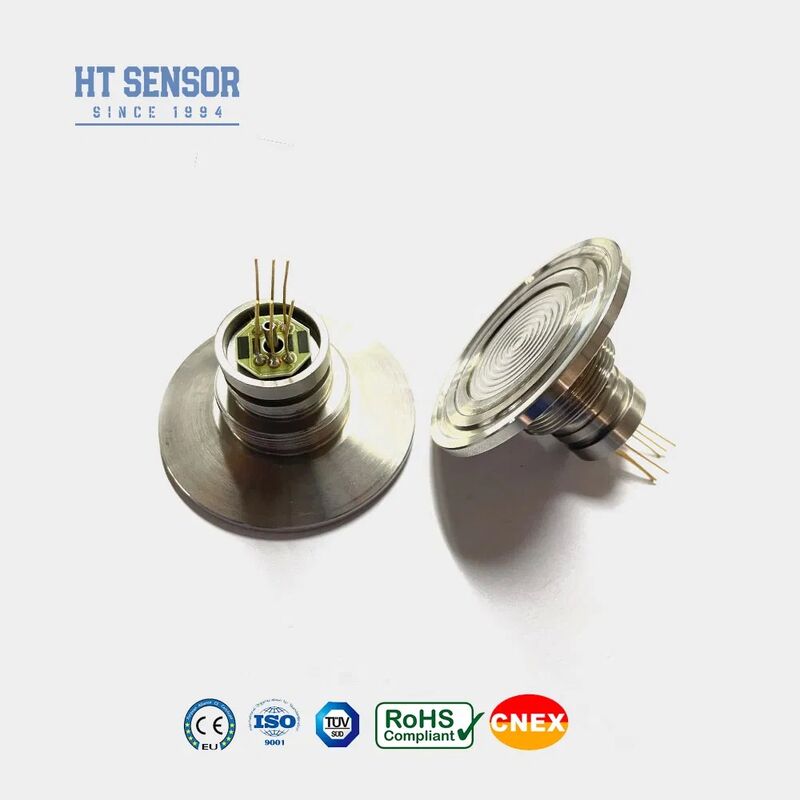

Αισθητήρας επιπέδου με διάφραγμα 50,4mm Flush Clamp για αισθητήρα μετατροπέα πίεσης

Flush 50.4mm Clamp Exposed Diaphragm Level Sensor for Pressure Transducer Sensor
Flush 50.4mm Clamp Exposed Diaphragm Level Sensor for Pressure Transducer Sensor Flush 50.4mm Clamp Exposed Diaphragm Level Sensor for Pressure Transducer Sensor Flush 50.4mm Clamp Exposed Diaphragm Level Sensor for Pressure Transducer Sensor Flush 50.4mm Clamp Exposed Diaphragm Level Sensor for Pressure Transducer Sensor Flush 50.4mm Clamp Exposed Diaphragm Level Sensor for Pressure Transducer Sensor
Βασικές πληροφορίες
Πιστοποίηση: RoHS
Ποσότητα παραγγελίας min: 5
Τιμή: 36
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Μοντέλο ΑΡΙΘ.: HT-IQ Για: Διαχυμένος μεταδότης πίεσης πυριτίου
Τύπος σήματος εξόδου: Αναλογικός τύπος διαδικασία παραγωγής: Ολοκλήρωση
Υλικό: Ανοξείδωτο ατσάλι Τύπος νήματος: Οχι
Τύπος καλωδίωσης: Τέσσερα καλώδια Μέσο μέτρησης: Αέριο και υγρό
Διαβάθμιση IP: IP65 Προσαρμοσμένο: Προσαρμοσμένο
Εξουσία: 1,5 mA / 10 VDC Παραγωγή: σήμα των MV
Σύνδεση: Σφιγκτήρας 50,4 Αντιστάθμιση θερμοκρασίας: 0-70
Πακέτο μεταφοράς: χαρτοκιβώτιο Προσδιορισμός: 500,4 mm
Εμπορικό σήμα: ΧένγκΤονγκ Προέλευση: Κίνα
Κωδικός HS: 9026209090 Παραγωγική ικανότητα: 50000PCS/έτος
Επισημαίνω:

Αισθητήρας πίεσης 50

,

4mm flush clamp

,

αισθητήρας επιπέδου με εκτεθειμένο διάφραγμα

Περιγραφή προϊόντων

flush 50.4 Αισθητήρας πίεσης με εκτεθειμένο διάφραγμα
Αισθητήρας επιπέδου με διάφραγμα 50,4mm Flush Clamp για αισθητήρα μετατροπέα πίεσης 0
flush 50.4 Αισθητήρας στάθμης με εκτεθειμένο διάφραγμα για μετατροπέα πίεσης
HT-IQ Αισθητήρας Πίεσης Πυριτίου Πιεζοαντίστασης

Εισαγωγή:Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης

Το HT-IQ είναι ένας αισθητήρας πίεσης με διάφραγμα flush με ένα εξαιρετικά σταθερό τσιπ πυριτίου διάχυσης. Η πίεση μεταδίδεται στο ευαίσθητο τσιπ μέσω ενός ανοξείδωτου χάλυβα διαφράγματος και σφραγισμένου σιλικονούχου ελαίου. Το ευαίσθητο τσιπ δεν έρχεται σε άμεση επαφή με το μετρούμενο μέσο. Αυτό το προϊόν διαθέτει μια επίπεδη δομή διαφράγματος, καθιστώντας το εύκολο στον καθαρισμό και εξαιρετικά αξιόπιστο. Είναι κατάλληλο για εφαρμογές σε βιομηχανίες όπως τα τρόφιμα και η υγιεινή.
Αισθητήρας επιπέδου με διάφραγμα 50,4mm Flush Clamp για αισθητήρα μετατροπέα πίεσης 1
Αισθητήρας επιπέδου με διάφραγμα 50,4mm Flush Clamp για αισθητήρα μετατροπέα πίεσης 2
Αισθητήρας επιπέδου με διάφραγμα 50,4mm Flush Clamp για αισθητήρα μετατροπέα πίεσης 3
Χαρακτηριστικά Προϊόντος:
  1. Χρησιμοποιώντας προηγμένη τεχνολογία και περίβλημα από ανοξείδωτο χάλυβα 316L, μαζί με υλικά όπως τιτάνιο και Hastelloy για το διάφραγμα
  2. Χρήση κυκλωμάτων παχιάς μεμβράνης για αντιστάθμιση θερμοκρασίας και μηδενικό σημείο Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσηςδιόρθωση0.05
  3. εξαιρετική αξιοπιστία, επαναληψιμότητα και σταθερότητα
  4. Δομή διαφράγματος Flush, η οποία το καθιστά εύκολο στον καθαρισμό
ΕφαρμογέςΤροφοδοσία:        ≤2mA DC (Τυπικό 1.5mA DC)
  1. Κατάλληλο για τη μέτρηση μη διαβρωτικού αερίου και υγρής πίεσης με συμβατότητα ανοξείδωτου χάλυβα 316L Βιομηχανία τροφίμων και ποτών
  2. Έλεγχος βιομηχανικής διεργασίας
  3. Φαρμακευτική βιομηχανία
  4. Ηλεκτρική απόδοση
:Τροφοδοσία:        ≤2mA DC (Τυπικό 1.5mA DC)
  1. Εμπέδηση εισόδου  :     2.5KΩ~6KΩ
  2. Εμπέδηση εξόδου:     2.5KΩ~6KΩ
  3. Ηλεκτρική σύνδεση: Επιχρυσωμένα πινάκια Kovar ή καλώδια υψηλής θερμοκρασίας 100mm.
  4. Παράμετροι απόδοσης:
Εύρος μέτρησης
Gauge(G) 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa Absolute(A)
100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA Sealed(S)
3500KPaS
Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης Max Μονάδα Μη γραμμικότητα
  ≤20KPa ±0.3 %F.S Αντιστάθμιση θερμοκρασίας
 Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης 0.1 %F.S Αντιστάθμιση θερμοκρασίας
   0.05 0.1 %F.S Αντιστάθμιση θερμοκρασίας
  ≤20KPa 0±2 mV Μετατόπιση θερμοκρασίας μηδενικής μετατόπισης
  ≤20KPa 0~50 50±30 mV Μετατόπιση θερμοκρασίας μηδενικής μετατόπισης
0~70 100±30 mV Μετατόπιση θερμοκρασίας μηδενικής μετατόπισης
≤20KPa 0~50 %F.S %F.S Αντιστάθμιση θερμοκρασίας
0~70 ±1 %F.S Αντιστάθμιση θερμοκρασίας
≤20KPa 0~50 %F.S %F.S Αντιστάθμιση θερμοκρασίας
0~70 ±1 %F.S Αντιστάθμιση θερμοκρασίας
≤20KPa 0~50 ºC Επιτρεπόμενη υπερφόρτωση
0~70 ºC Επιτρεπόμενη υπερφόρτωση
  -20~80 ºC Επιτρεπόμενη υπερφόρτωση
 -40~125 ºC Επιτρεπόμενη υπερφόρτωση
Λάβετε τη μικρότερη τιμή μεταξύ 3 φορές της πλήρους κλίμακας ή 120MPa   Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης
5X η πλήρης κλίμακα   Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης
0.2 %  Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης Υλικό διαφράγματος
316L   Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης
≥200MΩ 100VDC   Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης
Δεν υπάρχει αλλαγή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz   Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης
100g,11ms   Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης
≤1ms   Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης
Νιτριλικό καουτσούκ ή φθοριοκαουτσούκ   Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης
Σιλικονούχο λάδι   Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης
~150g   Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης

Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης
Διάσταση


Αισθητήρας επιπέδου με διάφραγμα 50,4mm Flush Clamp για αισθητήρα μετατροπέα πίεσης 4




Ηλεκτρική σύνδεση και αντιστάθμιση


Ηλεκτρική σύνδεση και αντιστάθμιση

Αισθητήρας επιπέδου με διάφραγμα 50,4mm Flush Clamp για αισθητήρα μετατροπέα πίεσης 5
Παραδείγματα επιλογής
Συμβουλές παραγγελίας
Αισθητήρας επιπέδου με διάφραγμα 50,4mm Flush Clamp για αισθητήρα μετατροπέα πίεσης 6
1. Δώστε προσοχή στην εφαρμογή μεταξύ του μεγέθους του πυρήνα και του περιβλήματος του πομπού κατά τη συναρμολόγηση για να επιτευχθεί το
     απαιτούμενη στεγανότητα
2. Κατά τη συναρμολόγηση του περιβλήματος, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κάθετα και ασκήστε ομοιόμορφη πίεση για να αποφύγετε το μπλοκάρισμα ή την καταστροφή της πλάκας αντιστάθμισης.
3. Εάν το μετρούμενο μέσο δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό του περιβλήματος (316L), θα πρέπει να δοθούν ειδικές οδηγίες κατά την      υποβολή της παραγγελίας.
4. Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή αιχμηρά αντικείμενα για να αποφύγετε ζημιά στον πυρήνα λόγω παραμόρφωσης ή διάτρησης του διαφράγματος.
5. Διατηρήστε την θύρα πίεσης του πυρήνα πίεσης του μετρητή ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στο          θάλαμο αρνητικής πίεσης του πυρήνα.
6. Εάν υπάρχουν αλλαγές στις ακίδες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.

Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης

1.Ε: Ποια είναι τα χαρακτηριστικά των πομπών αισθητήρων πίεσης σας;
   Α: Υψηλή ακρίβεια, ανθεκτικότητα και εξαιρετική απόδοση. Διατίθεται προσαρμογή.

5.Ε: Πώς τιμολογούνται τα προϊόντα; Υπάρχουν εκπτώσεις;
   Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες.
 Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης
5.Ε: Πώς τιμολογούνται τα προϊόντα; Υπάρχουν εκπτώσεις;
    Α:
 Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης .
6.Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και εξυπηρέτηση μετά την πώληση;
    Α: 5~8 εργάσιμες ημέρες για τυπικά μοντέλα. Τα προσαρμοσμένα προϊόντα ενδέχεται να διαφέρουν.

5.Ε: Πώς τιμολογούνται τα προϊόντα; Υπάρχουν εκπτώσεις;
    Α: Ανταγωνιστικές τιμές με εκπτώσεις για μαζικές παραγγελίες ή μακροχρόνιους συνεργάτες
.
6.Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και εξυπηρέτηση μετά την πώληση;
    Α: Ο χρόνος εγγύησής μας είναι 24 μήνες μετά την αποστολή και η εξυπηρέτηση μετά την πώληση θα απαντήσει στις ερωτήσεις σας σε 24 ώρες, απομακρυσμένη          οδηγία μέσω δικτύου υπολογιστή είναι πάντα διαθέσιμη.
