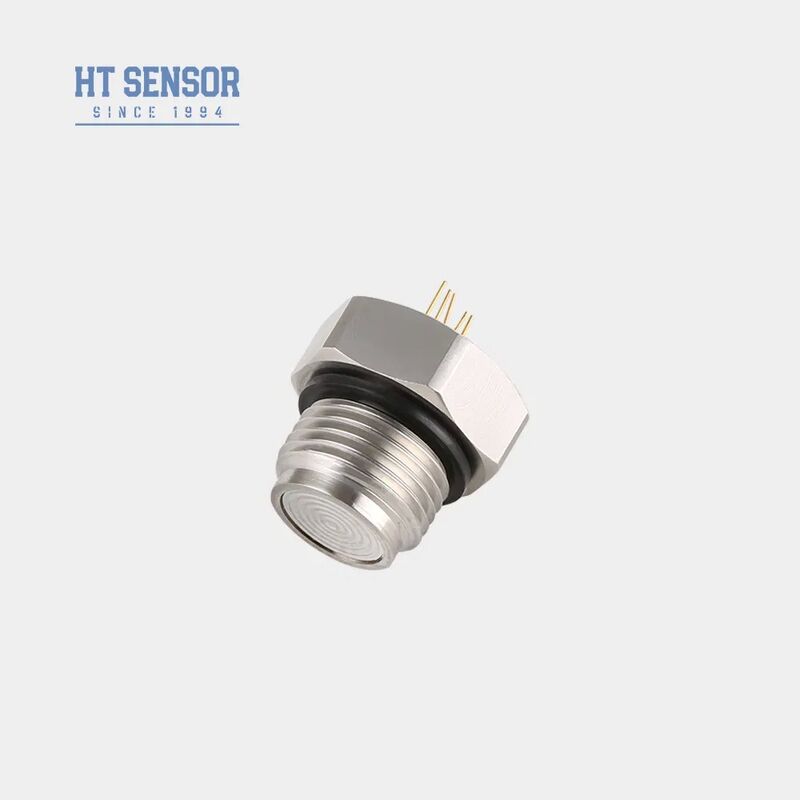

HT24 αισθητήρας πίεσης διαφράγματος με υψηλής σταθερότητας διάχυτο τσιπ αισθητήρα πυριτίου
Επισκόπηση του προϊόντος
Ο ανιχνευτής πίεσης HT24 διαθέτει σχεδιασμό διαφράγματος με υψηλής σταθερότητας διάχυτο τσιπ πυριτίου.Η πίεση μεταδίδεται στο ευαίσθητο τσιπ μέσω ενός διάφραγματος από ανοξείδωτο χάλυβα και σφραγισμένο λάδι πυριτίουΗ επίπεδη διάφραγματική αυτή δομή παρέχει εύκολο καθαρισμό και υψηλή αξιοπιστία, καθιστώντας την ιδανική για τρόφιμα, ποτά,Φαρμακευτικό, και εφαρμογές υγιεινής.
Βασικά χαρακτηριστικά
- Προηγμένη τεχνολογία με θήκη από ανοξείδωτο χάλυβα 316L και υλικά διαφράγματος υψηλής ποιότητας, συμπεριλαμβανομένου του τιτανίου και του Hastelloy
- Συστήματα πάχους ταινίας για ακριβή αντιστάθμιση θερμοκρασίας και διόρθωση μηδενικού σημείου
- Εξαιρετική αξιοπιστία, επαναληπτικότητα και σταθερότητα
- Δομή διαφράγματος για εύκολο καθαρισμό και συντήρηση
Εφαρμογές
- Μέτρηση της μη διαβρωτικής πίεσης αερίου και υγρού με συμβατότητα ανοξείδωτου χάλυβα 316L
- Βιομηχανία μεταποίησης τροφίμων και ποτών
- Συστήματα ελέγχου βιομηχανικών διεργασιών
- Φαρμακευτική βιομηχανία
Ηλεκτρική απόδοση
Παραμέτρους απόδοσης
| Παράμετρος |
Τύπος |
Μαξ |
Μονάδα |
| Μη γραμμικότητα |
±0.15 |
±0.3 |
% F.S |
| Επαναληψιμότητα |
0.05 |
0.1 |
% F.S |
| Υστερέση |
0.05 |
0.1 |
% F.S |
| Μηδενική έξοδος αντιστάθμισης |
0±1 |
0±2 |
mV |
| Πλήρης έκδοση κλίμακας (≤20KPa) |
50 ± 10 |
50±30 |
mV |
| Πλήρης έκδοση κλίμακας (≥ 35 kPa) |
100±10 |
100±30 |
mV |
| Μηδενική μετατόπιση θερμοκρασίας (≤20KPa) |
±1 |
±2 |
% F.S |
| Μηδενική θερμοκρασία εκτόξευσης (≥ 35 kPa) |
±0.5 |
±1 |
% F.S |
| Τροποποίηση θερμοκρασίας πλήρους κλίμακας (≤20KPa) |
±1 |
±2 |
% F.S |
| Πλήρης κλίμακας θερμοκρασιακή διακύμανση (≥ 35 kPa) |
±0.5 |
±1 |
% F.S |
| Αντισταθμισμένη θερμοκρασία (≤20KPa) |
0 ~ 50 |
- |
oC |
| Αντισταθμισμένη θερμοκρασία (≥ 35 kPa) |
0 ~ 70 |
- |
oC |
| Θερμοκρασία λειτουργίας |
-20~80 |
- |
oC |
| Θέρμανση αποθήκευσης |
-40~125 |
- |
oC |
| Μακροπρόθεσμη σταθερότητα |
0.2 |
- |
Ε.Χ./έτος |
| Αντίσταση μόνωσης |
≥ 200MΩ 100VDC |
- |
- |
| Χρόνος απόκρισης |
≤ 1 ms |
- |
- |
Επιπλέον προδιαγραφές
Επιτρεπόμενη υπερφόρτωση:Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa
Πίεση εκρήξεως:5 φορές την πλήρη κλίμακα.
Υλικό διαφράγματος:316L
Δονήσεις:Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz
Σοκ:100 g, 11 ms
Σφραγίδα δακτυλίου O:Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ
Μέσο πλήρωσης:Ελαιόλαδο πυριτίου
Βάρος:~ 55g
Περιοχές μέτρησης
Διάμετρος (G):10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Απόλυτη (Α):100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Σφραγισμένο (S):3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS
Σχέδιο κατασκευής
Ηλεκτρική σύνδεση και αντιστάθμιση
Παραδείγματα επιλογής
Συμβουλές για την παραγγελία
- Διασφάλιση της ορθής τοποθέτησης μεταξύ του μεγέθους του πυρήνα και του σπιτιού του πομπού κατά τη διάρκεια της συναρμολόγησης για την επίτευξη της απαιτούμενης αεροστεγνότητας
- Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, διατηρήστε την κατακόρυφη ευθυγράμμιση και εφαρμόστε ίση πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης
- Παροχή ειδικών οδηγιών κατά την παραγγελία, εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα πυρήνα και το υλικό στερέωσης (316L)
- Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη από παραμόρφωση ή διάτρηση
- Κρατήστε την πύλη πίεσης των πυρήνων μετρητών πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε το νερό, τον υδρατμό ή τα διαβρωτικά μέσα να εισέρχονται στον θάλαμο αρνητικής πίεσης
- Ανατρέξτε στην ετικέτα του πραγματικού πυρήνα για τη διαμόρφωση μολύβδου καρφί
Πληροφορίες εταιρείας
Συχνές Ερωτήσεις
Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης;
Υψηλή ακρίβεια, αντοχή και εξαιρετική απόδοση.
Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες.
Ποια είναι η παραγωγική σας ικανότητα;
Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης το μήνα, έτσι ώστε να είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
Ποιο είναι το τυπικό χρονικό διάστημα παράδοσης;
5-8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
Πώς είναι οι τιμές;
Ανταγωνιστική τιμολόγηση με εκπτώσεις για χύδην παραγγελίες ή μακροπρόθεσμους συνεργάτες.
Ποια είναι η εγγύηση των προϊόντων σας;
Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και η ομάδα μας μετά την πώληση θα απαντήσει στις ερωτήσεις σας εντός 24 ωρών.
