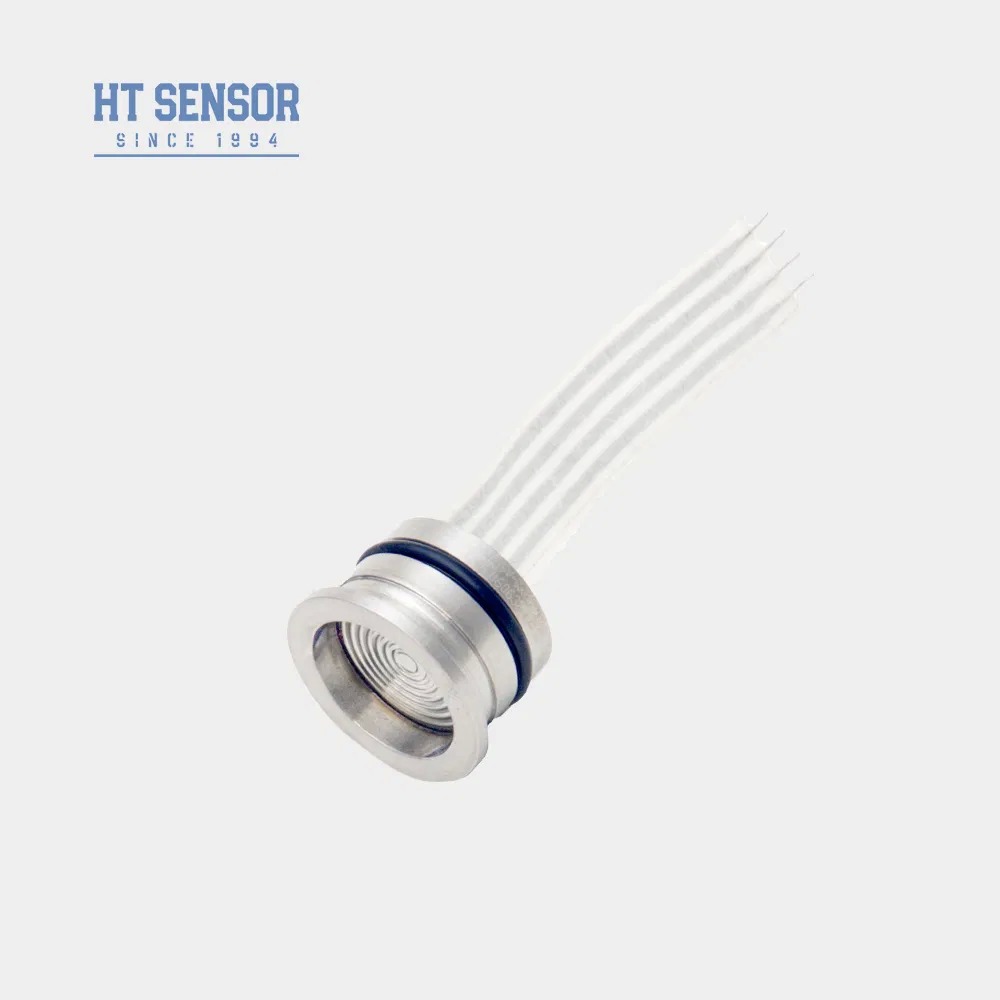

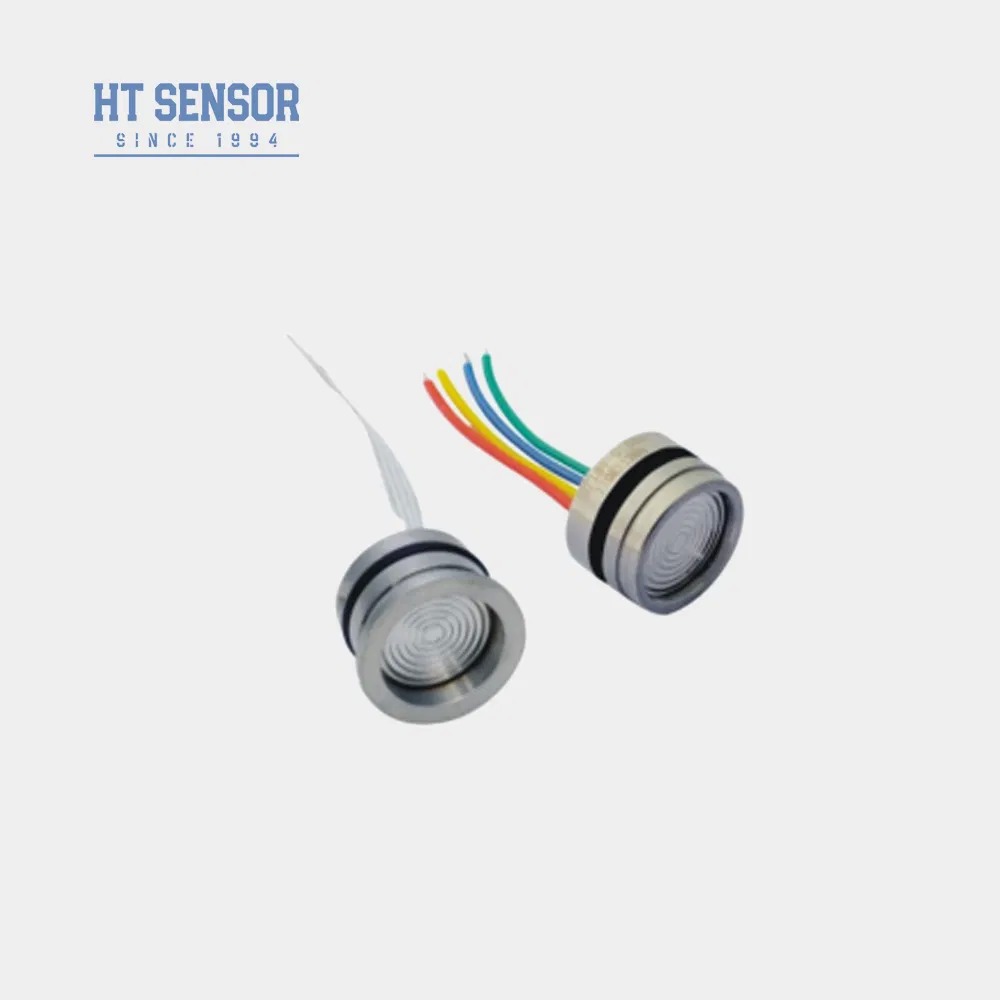

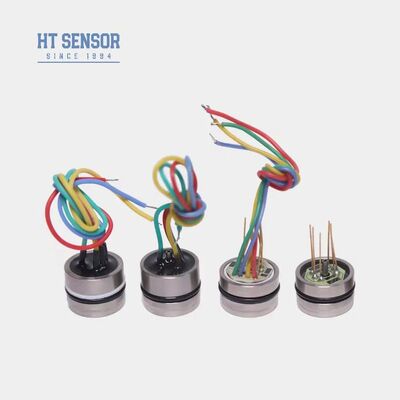

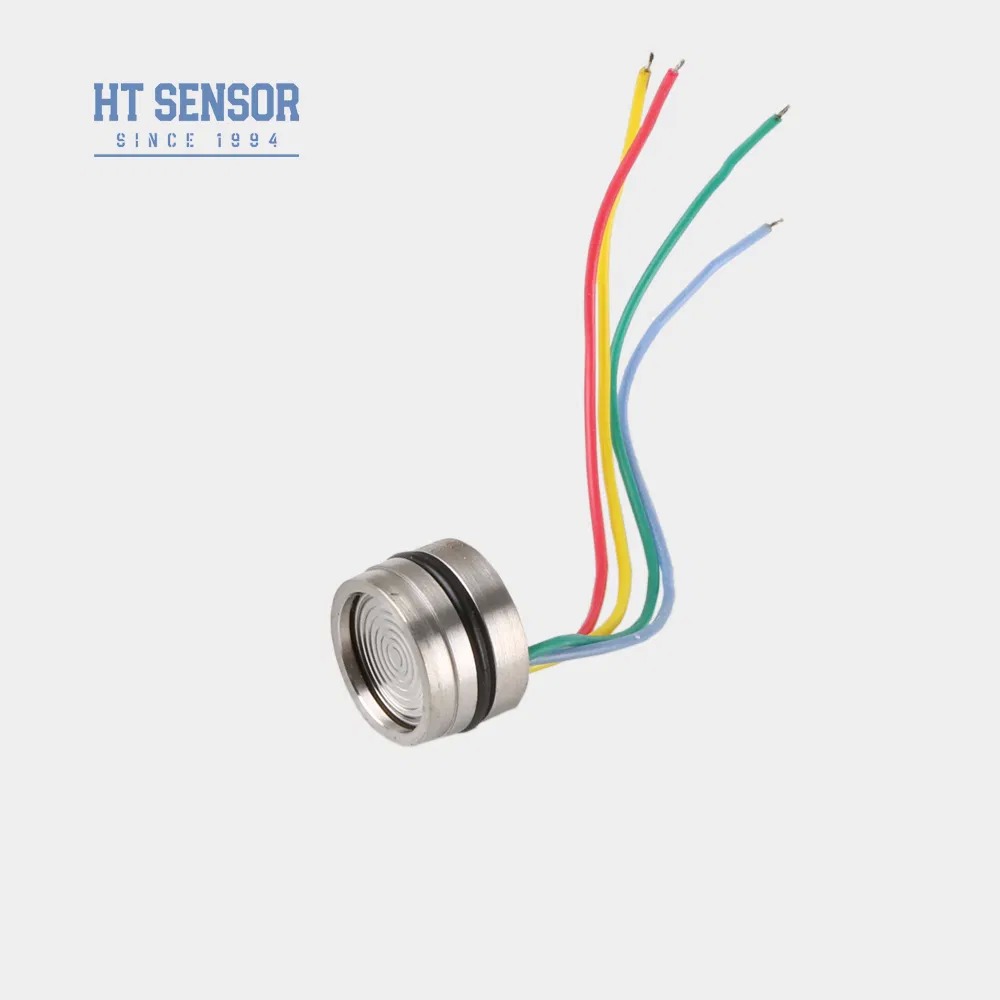

19mm 10VDC κινητήρα πυριτίου Piezoelectric αισθητήρα πίεσης για αέρα και υγρό αισθητήρα επιπέδου
Product Details
| Μοντέλο ΑΡΙΘ.: | HT19V | Σήμα εξόδου: | Αναλογικός τύπος |
|---|---|---|---|
| Διαδικασία Παραγωγής: | Ολοκλήρωση | Υλικό: | Ανοξείδωτο ατσάλι |
| Τύπος καλωδίωσης: | Τέσσερα καλώδια | Μέσο μέτρησης: | Αέριο και υγρό |
| Αξιολόγηση IP: | IP65 | Επενδύσεις Temp.: | 0 ~ 70 C |
| Τύπος πίεσης: | Γ/Α/Σ | Παραγωγή: | 10mv/v |
| Διάμετρος: | 19 χιλιοστά | Τροφοδοτικό: | ≤10VDC |
| Επισημαίνω |
Αισθητήρας πίεσης πυριτίου 19 mm,Πιεζοηλεκτρικός αισθητήρας 10VDC,αισθητήρας πίεσης αέρα και υγρών |
||
Product Description
- Κυκλώματα παχύρρευστου φιλμ για αντιστάθμιση θερμοκρασίας και διόρθωση μηδενικής μετατόπισης
- Υψηλή αξιοπιστία και εξαιρετική σταθερότητα
- Σταθερή παροχή τάσης με τυπική έξοδο
- Μέτρηση μη διαβρωτικού αερίου και πίεσης υγρών με συμβατότητα ανοξείδωτου χάλυβα 316L
- Συστήματα ελέγχου διεργασιών για την παρακολούθηση και τον έλεγχο της πίεσης
- Συστήματα ψύξης και αεροσυμπιεστές για μέτρηση πίεσης
- Τροφοδοσία: ≤10VDC
- Έξοδος Τάσης Κοινού Τρόπου: 50% της εισόδου (τυπικό)
- Εμπέδηση Εισόδου: 4KΩ~20KΩ
- Εμπέδηση Εξόδου: 2.5KΩ~6KΩ
- Ηλεκτρική Σύνδεση: 100mm καλώδιο υψηλής θερμοκρασίας, καλώδιο κορδέλας
| Εύρος Μέτρησης | Gauge (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
|---|---|
| Absolute (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |
| Sealed (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| Παράμετρος | Τυπ. | Μέγ. | Μονάδα |
|---|---|---|---|
| Μη Γραμμικότητα | ±0.15 | ±0.3 | %F.S |
| Επαναληψιμότητα | 0.05 | 0.1 | %F.S |
| Υστέρηση | 0.05 | 0.1 | %F.S |
| Έξοδος Μηδενικής Μετατόπισης | 0±1 | 0±2 | mV |
| Έξοδος Πλήρους Κλίμακας (≤20KPa) | 50±1 | 50±2 | mV |
| Έξοδος Πλήρους Κλίμακας (≥35kPa) | 100±1 | 100±2 | mV |
| Μετατόπιση Θερμοκρασίας Μηδενικής Μετατόπισης (≤20KPa) | ±1 | ±2.5 | %F.S |
| Μετατόπιση Θερμοκρασίας Μηδενικής Μετατόπισης (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| Μετατόπιση Θερμοκρασίας Πλήρους Κλίμακας (≤20KPa) | ±1 | ±2 | %F.S |
| Μετατόπιση Θερμοκρασίας Πλήρους Κλίμακας (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| Αντιστάθμιση Θερμοκρασίας (≤20KPa) | 0~50 | ºC | |
| Αντιστάθμιση Θερμοκρασίας (≥35kPa) | 0~70 | ºC | |
| Θερμοκρασία Λειτουργίας | -20~80 | ºC | |
| Θερμοκρασία Αποθήκευσης | -40~125 | ºC | |
| Επιτρεπόμενη Υπερφόρτωση | Λάβετε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | ||
| Πίεση Έκρηξης | 5X της πλήρους κλίμακας | ||
| Μακροπρόθεσμη Σταθερότητα | 0.2 % F.S/Έτος | ||
| Υλικό Διαφράγματος | 316L | ||
| Αντίσταση Μόνωσης | ≥200MΩ 100VDC | ||
| Δόνηση | Χωρίς αλλαγή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||
| Κλονισμός | 100g, 11ms | ||
| Χρόνος Απόκρισης | ≤1ms | ||
| Σφράγιση O-ring | Νιτριλικό καουτσούκ ή φθοριοκαουτσούκ | ||
| Μέσο Γέμισης | Σιλικονούχο λάδι | ||
| Βάρος | ~28g | ||
- Εξασφαλίστε την κατάλληλη εφαρμογή μεταξύ του μεγέθους του πυρήνα και του περιβλήματος του πομπού για την απαιτούμενη αεροστεγανότητα
- Ευθυγραμμίστε το περίβλημα κάθετα και ασκήστε ομοιόμορφη πίεση κατά τη συναρμολόγηση για να αποφύγετε την καταστροφή της πλάκας αντιστάθμισης
- Παρέχετε ειδικές οδηγίες κατά την παραγγελία εάν το μετρούμενο μέσο δεν είναι συμβατό με το υλικό διαφράγματος 316L
- Αποφύγετε την πίεση του διαφράγματος του αισθητήρα με τα χέρια ή αιχμηρά αντικείμενα για να αποτρέψετε ζημιές
- Κρατήστε την θύρα πίεσης μετρητή ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, ατμού ή διαβρωτικών μέσων
- Ανατρέξτε στην πραγματική ετικέτα του πυρήνα για τυχόν αλλαγές στην καλωδίωση
Product Highlights
HT19V Αισθητήρας πιεζοαντοχής πυριτίου 19mm για μέτρηση αερίου/υγρού. Διαθέτει ανοξείδωτο χάλυβα 316L, βαθμολογία IP65, υψηλή σταθερότητα και προσαρμοσμένες επιλογές. Ιδανικό για αεροσυμπιεστές, συστήματα ψύξης και ελέγχου διεργασιών.
