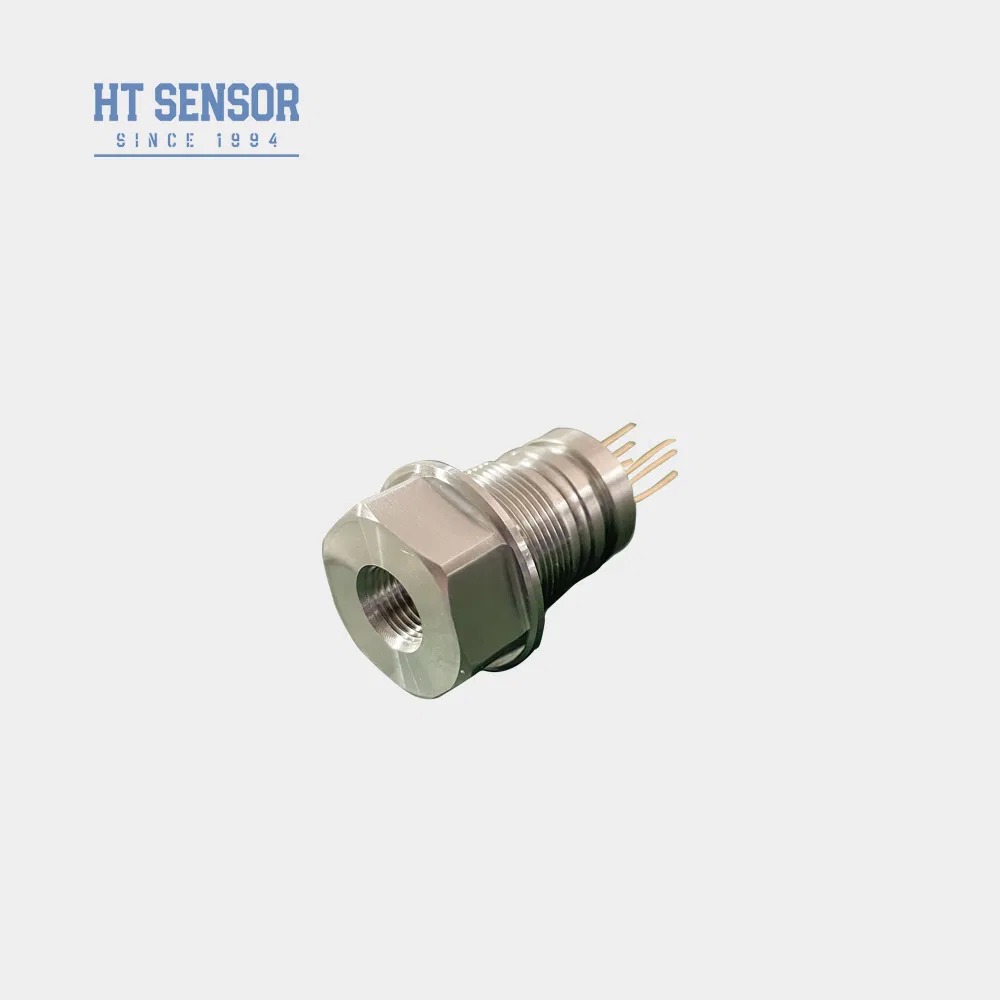

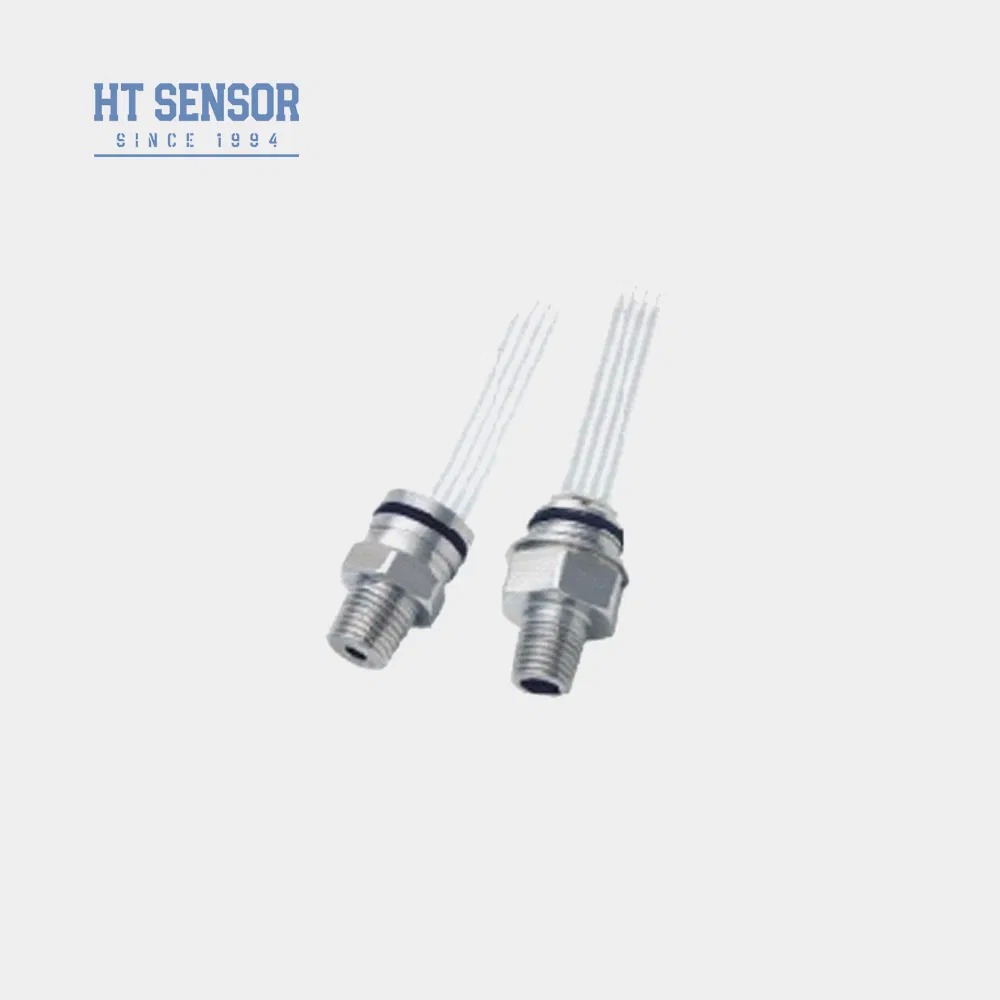

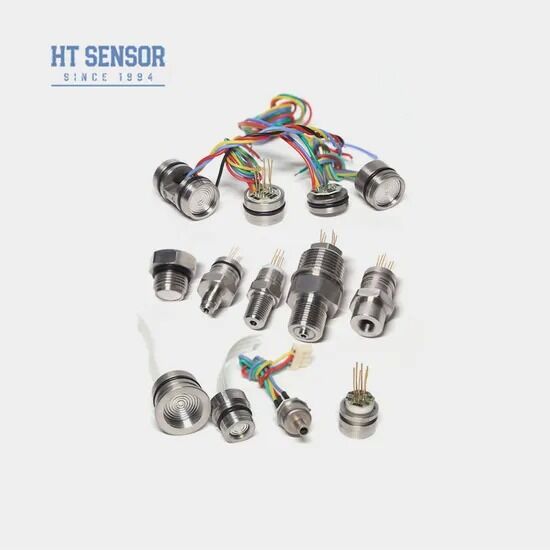

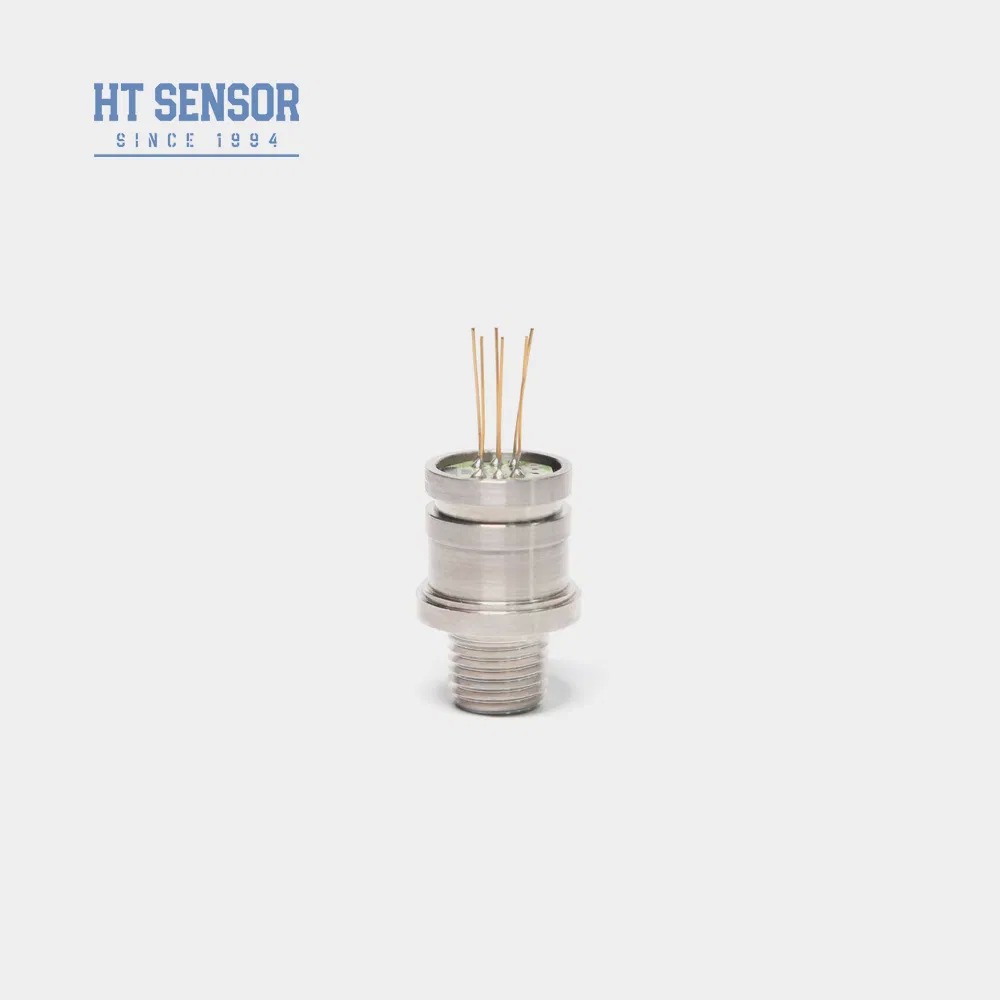

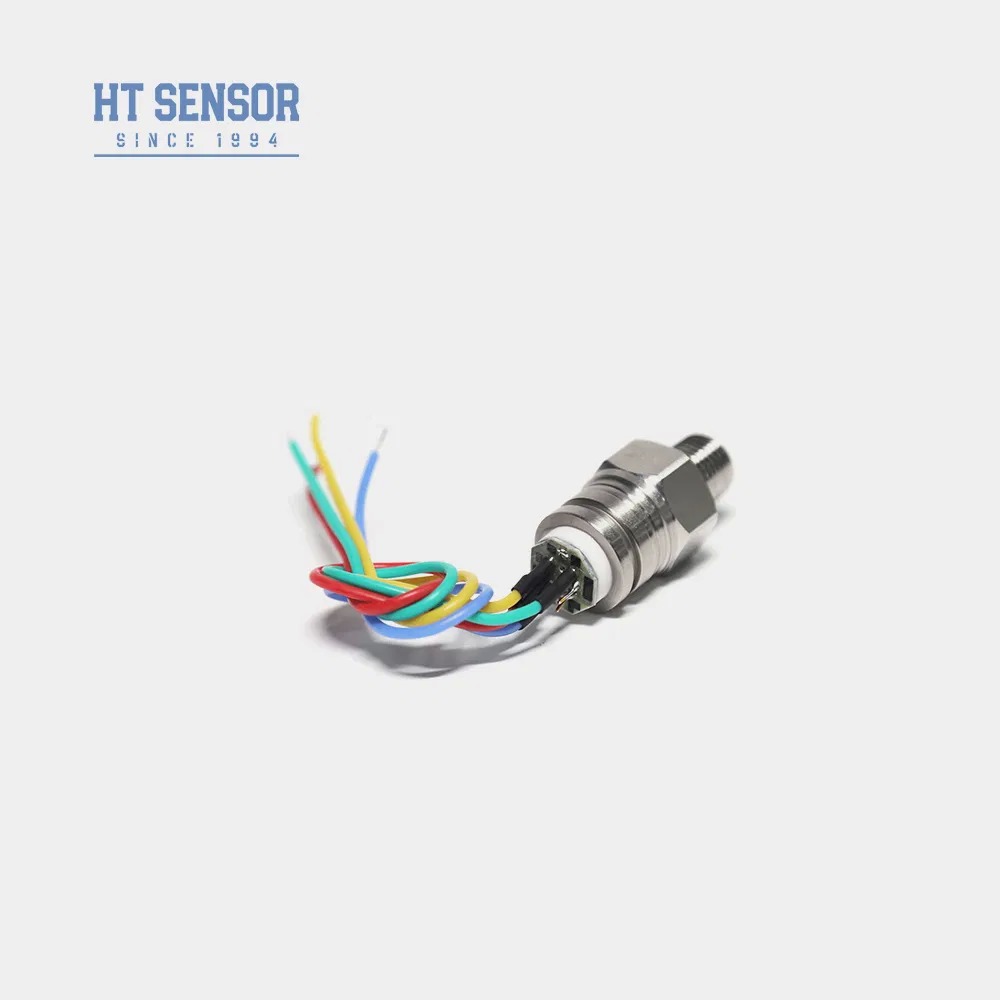

10VDC Mini G1/4 Thread Sensor Υδραγωγός πίεσης Μετασχηματιστή Κελίδας αισθητήρα επιπέδου
Λεπτομέρειες προϊόντος
| Μοντέλο ΑΡΙΘ.: | HT30V | Σήμα εξόδου: | Αναλογικός τύπος |
|---|---|---|---|
| Υλικό: | Ανοξείδωτο ατσάλι | Τύπος νήματος: | Προσαρμοσμένο |
| Τύπος καλωδίωσης: | Τέσσερα καλώδια | Μέσο μέτρησης: | Αέριο και υγρό |
| Αξιολόγηση IP: | IP65 | Τροφοδοτικό: | 5-10VDC |
| Παραγωγή: | 10mv/v | Εύρος πίεσης: | 0-10kpa~20Mpa |
| Αντίσταση εισόδου: | 4KΩ~20KΩ | Αντίσταση εξόδου: | 2.5kΩ ~ 6kΩ |
| Θερμοκρασία λειτουργίας: | -20 έως 80 oC | Θερμοκρασία αποθήκευσης: | -40~125ºC |
| Βάρος: | ~ 63 γρ | ||
| Επισημαίνω |
10VDC μικρός αισθητήρας πίεσης υγρού G1/4,Μετατροπέας αισθητήρα επιπέδου νήματος G1/4,Μίνι αισθητήρας πίεσης υγρού με εγγύηση |
||
Περιγραφή προϊόντος
- Κύκλωμα παχιάς μεμβράνης για αντιστάθμιση θερμοκρασίας και διόρθωση μηδενικής μετατόπισης
- Υψηλή αξιοπιστία και εξαιρετική σταθερότητα
- Τροφοδοσία σταθερής τάσης με τυπική έξοδο
- Μέτρηση μη διαβρωτικής πίεσης αερίου και υγρού με συμβατότητα 316L από ανοξείδωτο χάλυβα
- Συστήματα ελέγχου διεργασιών για την παρακολούθηση και τον έλεγχο της πίεσης
- Συστήματα ψύξης και αεροσυμπιεστές για μέτρηση πίεσης
- Τροφοδοτικό: ≤10VDC
- Έξοδος τάσης κοινής λειτουργίας: 50% της εισόδου (τυπική)
- Αντίσταση εισόδου: 4KΩ~20KΩ
- Αντίσταση εξόδου: 2,5KΩ~6KΩ
- Ηλεκτρική σύνδεση: Καλώδιο υψηλής θερμοκρασίας 100mm, καλώδιο κορδέλας
| Εύρος μέτρησης | Μετρητής (G) | 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 1000 KPa, 2000 Kpa | |
|---|---|---|---|
| Απόλυτο(Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Σφραγισμένο(α) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||
| Παράμετρος | Τυπ | Μέγ | Μονάδα |
| Μη γραμμικότητα | ±0,15 | ±0,3 | %FS |
| Επαναληψιμότητα | 0,05 | 0.1 | %FS |
| Υστέρηση | 0,05 | 0.1 | %FS |
| Έξοδος μηδενικής μετατόπισης | 0±1 | 0±2 | mV |
| Έξοδος πλήρους κλίμακας (≤20 KPa) | 50±1 | 50±2 | mV |
| Έξοδος πλήρους κλίμακας (≥35kPa) | 100±1 | 100±2 | mV |
| Μηδενική Μετατόπιση Θερμ. Drift (≤20 KPa) | ±1 | ±2,5 | %FS |
| Μηδενική Μετατόπιση Θερμ. Drift (≥35kPa) | ±0,8 | ±1,5 | %FS |
| Πλήρης κλίμακα Θερμ. Drift (≤20 KPa) | ±1 | ±2 | %FS |
| Πλήρης κλίμακα θερμοκρασία. Drift (≥35kPa) | ±0,8 | ±1,5 | %FS |
| Αντισταθμισμένη Θερμ. (≤20 KPa) | 0~50 | ºC | |
| Αντισταθμισμένη Θερμ. (≥35kPa) | 0~70 | ºC | |
| Θερμοκρασία λειτουργίας | -20~80 | ºC | |
| Θερμοκρασία αποθήκευσης | -40~125 | ºC | |
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές της πλήρους κλίμακας ή 120 MPa | ||
| Πίεση ριπής | 5 φορές την πλήρη κλίμακα | ||
| Μακροπρόθεσμη σταθερότητα | 0,2 % | FS/Έτος | |
| Υλικό διαφράγματος | 316 λίτρα | ||
| Αντίσταση μόνωσης | ≥200MΩ 100VDC | ||
| Δόνηση | Καμία αλλαγή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||
| Σοκ | 100 γρ., 11 ms | ||
| Χρόνος απόκρισης | ≤1ms | ||
| Σφραγίδα δακτυλίου Ο | Καουτσούκ νιτριλίου ή καουτσούκ φθορίου | ||
| Μέσο πλήρωσης | Λάδι πυριτίου | ||
| Βάρος | ~ 63 γρ | ||
- Διασφαλίστε τη σωστή εφαρμογή μεταξύ του μεγέθους του πυρήνα και του περιβλήματος του πομπού για την απαιτούμενη αεροστεγανότητα
- Ευθυγραμμίστε το περίβλημα κατακόρυφα και ασκήστε ομοιόμορφη πίεση κατά τη συναρμολόγηση για να αποφύγετε ζημιές
- Δώστε ειδικές οδηγίες εάν το μετρούμενο μέσο δεν είναι συμβατό με υλικά 316L
- Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με χέρια ή αιχμηρά αντικείμενα
- Διατηρήστε τη θύρα πίεσης του μανόμετρου ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο ρύπων
- Ανατρέξτε στην πραγματική ετικέτα πυρήνα για τις διαμορφώσεις των ακροδεκτών
- Ποια είναι τα χαρακτηριστικά των πομπών του αισθητήρα πίεσης;
- Υψηλή ακρίβεια, ανθεκτικότητα και εξαιρετική απόδοση. Προσαρμογή διαθέσιμη.
- Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
- Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
- Ποια είναι η παραγωγική σας ικανότητα;
- Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης το μήνα, επομένως είμαστε πλήρως σε θέση να ανταποκριθούμε στις ανάγκες παραγγελιών μεγάλης κλίμακας. Ωστόσο, καλό είναι να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε τον ομαλό προγραμματισμό παραγωγής και παράδοσης.
- Ποια είναι η τυπική περίοδος παράδοσης;
- 5-8 εργάσιμες ημέρες για τυπικά μοντέλα. Τα προσαρμοσμένα προϊόντα ενδέχεται να διαφέρουν.
- Πώς τιμολογούνται τα προϊόντα; Κάποιες εκπτώσεις;
- Ανταγωνιστική τιμολόγηση με εκπτώσεις για μαζικές παραγγελίες ή μακροχρόνιους συνεργάτες.
- Ποια είναι η εγγύηση των προϊόντων σας; Και εξυπηρέτηση μετά την πώληση;
- Ο χρόνος εγγύησής μας είναι 24 μήνες μετά την αποστολή και η ομάδα μας μετά την πώληση θα απαντήσει στις ερωτήσεις σας εντός 24 ωρών. Η απομακρυσμένη διδασκαλία μέσω δικτύου υπολογιστή είναι πάντα διαθέσιμη.
Τα κυριότερα σημεία του προϊόντος
Μίνι αισθητήρας πίεσης HT30V με ισχύ 10VDC. Μετρά την πίεση αερίου/υγρού (0-10kPa~20MPa). Διαθέτει υψηλή σταθερότητα, βαθμολογία IP65, ανοξείδωτο χάλυβα 316L και προσαρμοσμένες επιλογές νημάτων. Ιδανικό για βιομηχανικό έλεγχο διεργασιών, ψύξη και αεροσυμπιεστές.
