Διάταξη γραμμής με ενσωματωμένο αισθητήρα πίεσης νήματος OEM αισθητήρα επιπέδου

Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor
Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor
Βασικές πληροφορίες
Πιστοποίηση: RoHS
Ποσότητα παραγγελίας min: 5
Τιμή: 20
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Μοντέλο ΑΡΙΘ.: HT30V Σήμα εξόδου: Αναλογικός τύπος
Διαδικασία Παραγωγής: Ολοκλήρωση Υλικό: Ανοξείδωτο ατσάλι
Τύπος νήματος: Προσαρμοσμένο Τύπος καλωδίωσης: Τέσσερα καλώδια
Μέσο μέτρησης: Αέριο και υγρό Αξιολόγηση IP: ip65
Τροφοδοτικό: 10VDC 5vdC Παραγωγή: 10mv/v
Υλικό διάφραγμα: 316 λίτρα Αντίσταση εισόδου: 4KΩ~20KΩ
Αντίσταση εξόδου: 2.5kΩ ~ 6kΩ Θερμοκρασία λειτουργίας: -20 έως 80 oC
Βάρος: ~ 63 γρ
Επισημαίνω:

ενσωματωμένος αισθητήρας πίεσης με νήμα

,

OEM αισθητήρας επιπέδου πυριτίου

,

αισθητήρας πίεσης κατάταξης γραμμής

Περιγραφή προϊόντων

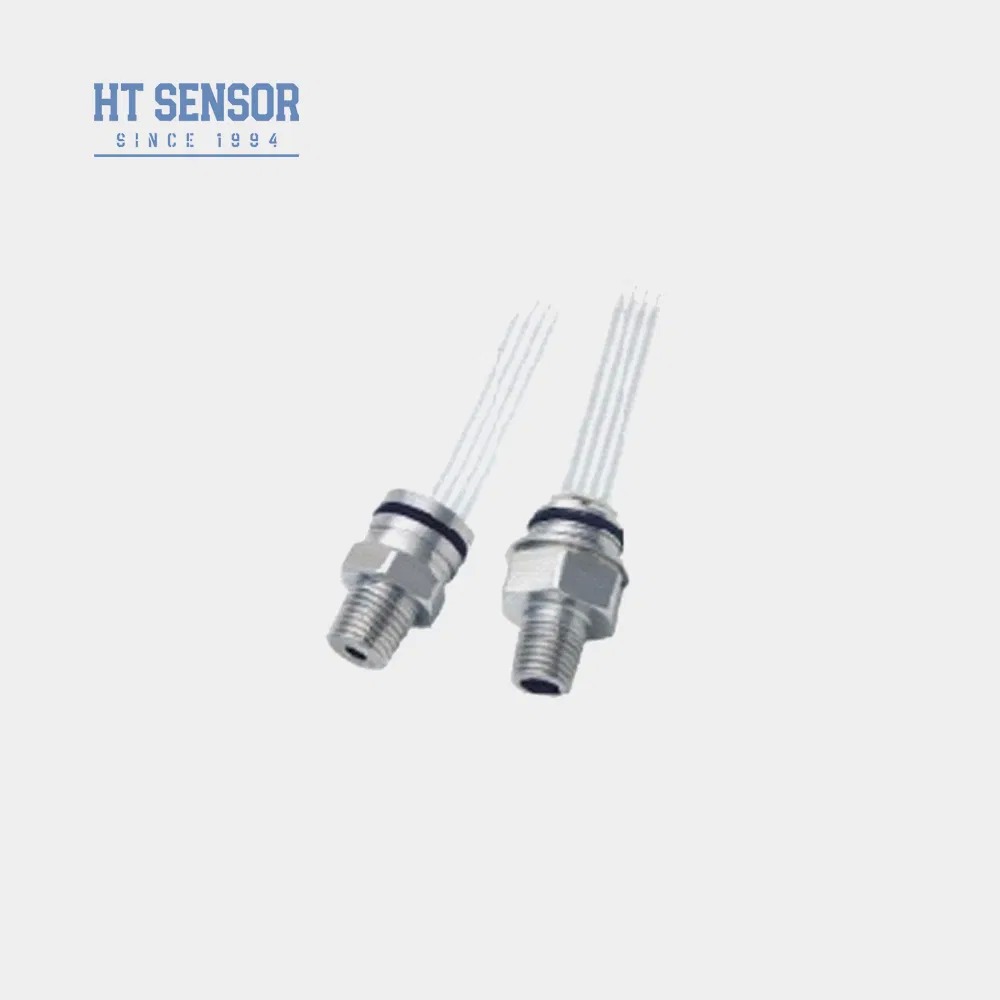

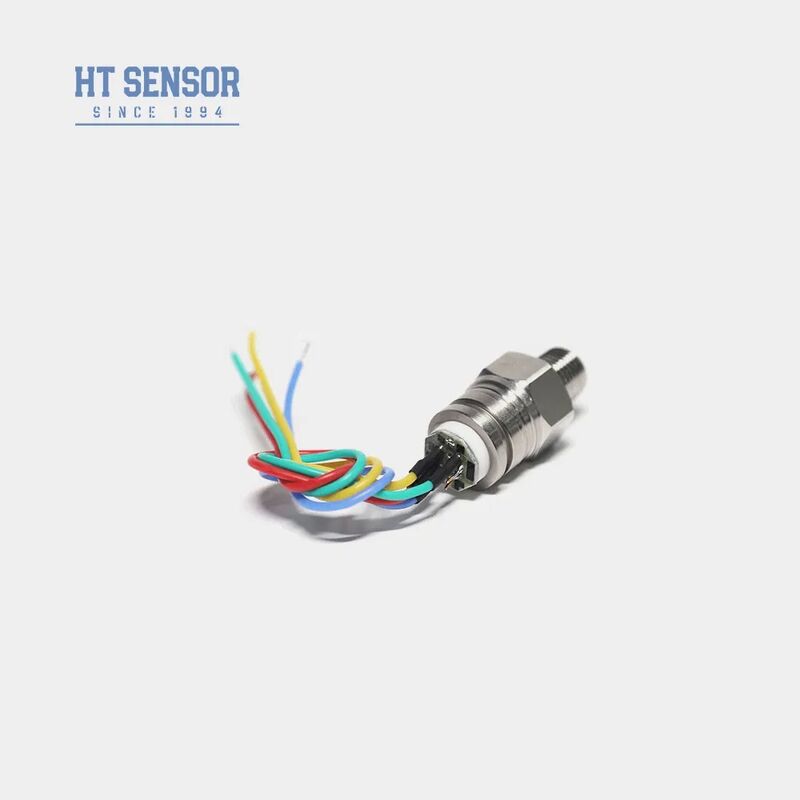

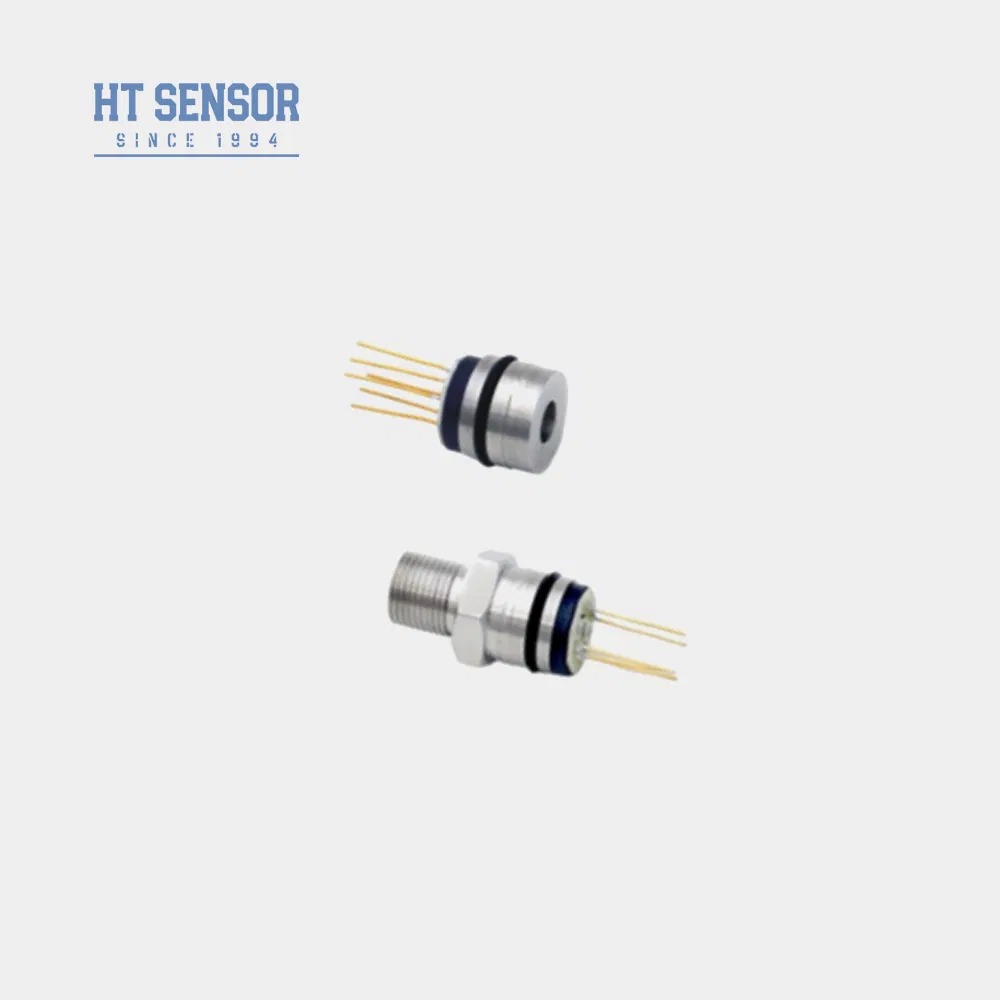

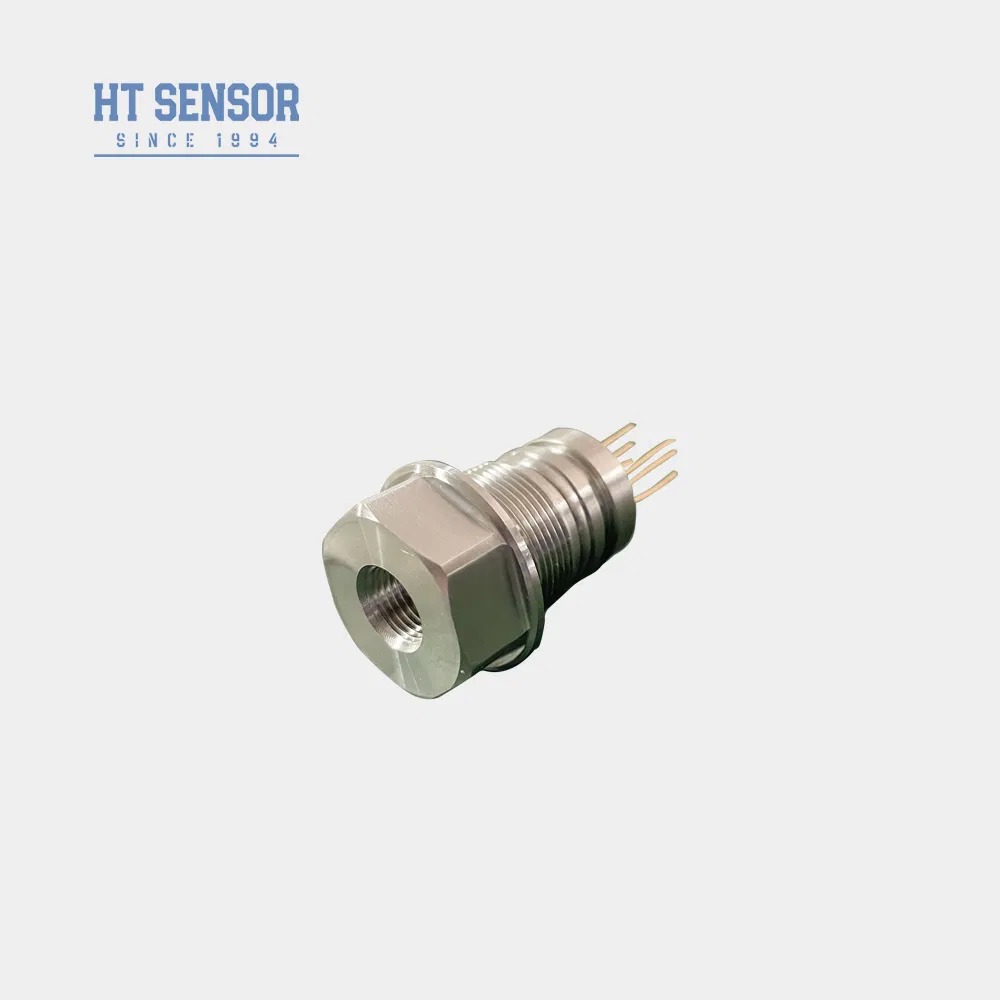

HT30V Σιλικόνιο Πιεζοανταγωγικός αισθητήρας πίεσης
Το HT30V χρησιμοποιεί ένα εξαιρετικά σταθερό διάχυτο στοιχείο πυριτίου, καθιστώντας το ένα αξιόπιστο πυριτικό πιεζοανταγωγικό αισθητήρα πίεσης.Αυτός ο αισθητήρας μετρά με ακρίβεια την πίεση υγρών και αερίων., παρέχοντας ακριβή αποτελέσματα σε διάφορες βιομηχανικές εφαρμογές, συμπεριλαμβανομένων των συμπιεστών αέρα και των συστημάτων ψύξης.
Διάταξη γραμμής με ενσωματωμένο αισθητήρα πίεσης νήματος OEM αισθητήρα επιπέδου 0 Διάταξη γραμμής με ενσωματωμένο αισθητήρα πίεσης νήματος OEM αισθητήρα επιπέδου 1 Διάταξη γραμμής με ενσωματωμένο αισθητήρα πίεσης νήματος OEM αισθητήρα επιπέδου 2
Χαρακτηριστικά του προϊόντος
  • Χρησιμοποιεί κυκλώματα παχιάς ταινίας για αντιστάθμιση θερμοκρασίας και μηδενική διόρθωση εκτόξευσης
  • Υψηλή αξιοπιστία και εξαιρετική σταθερότητα
  • Ηλεκτρική τροφοδοσία σταθερής τάσης με τυποποιημένη έξοδο
Εφαρμογές
  • Κατάλληλο για τη μέτρηση της πίεσης μη διαβρωτικών αερίων και υγρών με συμβατότητα από ανοξείδωτο χάλυβα 316L
  • Χρησιμοποιούνται σε συστήματα ελέγχου διαδικασιών για την παρακολούθηση και τον έλεγχο της πίεσης
  • Συχνά χρησιμοποιείται σε συστήματα ψύξης και συμπιεστές αέρα για τη μέτρηση της πίεσης
Ηλεκτρική απόδοση
  • Ηλεκτρική τροφοδοσία: ≤10VDC
  • Η τάση εξόδου κοινής λειτουργίας: 50% της εισόδου (τυπική)
  • Αντίσταση εισόδου: 4KΩ~20KΩ
  • Αντίσταση εξόδου: 2,5KΩ~6KΩ
  • Ηλεκτρική σύνδεση: καλώδιο υψηλής θερμοκρασίας 100 mm, καλώδιο ταινίας
Παραμέτρους απόδοσης
Πεδίο μέτρησης Τύπος Αξίες
Περιοχές πίεσης Διάμετρος (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Απόλυτη (Α) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Σφραγισμένο (S) 3500KPaS, 7MPaS, 10MPaS, 20MPaS
Μη γραμμικότητα ±0.15 ±0.3 % F.S.
Επαναληψιμότητα 0.05 ∙ 0.1 ∙ % F.S
Υστερέση 0.05 ∙ 0.1 ∙ % F.S
Μηδενική έξοδος αντιστάθμισης 0±1 0±2 mV
Πλήρης έκδοση ≤20KPa: 50±1 50±2 mV
≥35kPa: 100±1 100±2 mV
Μηδενική μετατόπιση θερμοκρασίας. ≤20KPa: ±1 ±2.5 ±2% F.S.
≥35kPa: ±0,8 ±1,5 % F.S.
Πλήρης κλίμακα θερμοκρασία. ≤20KPa: ±1 ±2 ±2 %F.S.
≥35kPa: ±0,8 ±1,5 % F.S.
Αντισταθμισμένος Temp. ≤20KPa: 0~50 oC
≥35kPa: 0~70 oC
Θερμοκρασία λειτουργίας -20~80 oC
Θέρμανση αποθήκευσης -40 έως 125 oC
Επιτρεπόμενη υπερφόρτωση Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa
Πίεση έκρηξης 5 φορές την πλήρη κλίμακα.
Μακροπρόθεσμη σταθερότητα 0.2 % Φ.Σ./έτος
Υλικό διαφράγματος 316L
Αντίσταση μόνωσης ≥ 200MΩ 100VDC
Δονήσεις Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz
Σοκ 100 γραμμάρια, 11 λεπτά
Χρόνος απόκρισης ≤ 1 ms
Σφραγίδα O-ring Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ
Μέσο πλήρωσης Ελαιόλαδο πυριτίου
Βάρος ~ 63g
Παραμέτροι που δοκιμάζονται υπό: 10V @ 25oC
Σχέδιο κατασκευής
Διάταξη γραμμής με ενσωματωμένο αισθητήρα πίεσης νήματος OEM αισθητήρα επιπέδου 3
Το μέγεθος του νήματος του αισθητήρα πίεσης μπορεί να προσαρμοστεί
Ηλεκτρική σύνδεση και αντιστάθμιση
Διάταξη γραμμής με ενσωματωμένο αισθητήρα πίεσης νήματος OEM αισθητήρα επιπέδου 4
Παραδείγματα επιλογής
Διάταξη γραμμής με ενσωματωμένο αισθητήρα πίεσης νήματος OEM αισθητήρα επιπέδου 5
Συμβουλές για την παραγγελία
  • Διασφάλιση της ορθής τοποθέτησης μεταξύ του μεγέθους του πυρήνα και του σπιτιού του πομπού κατά τη διάρκεια της συναρμολόγησης για την επίτευξη της απαιτούμενης αεροστεγνότητας
  • Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, διατηρήστε την κατακόρυφη ευθυγράμμιση και εφαρμόστε ίση πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης
  • Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), παρέχετε ειδικές οδηγίες κατά την παραγγελία.
  • Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη
  • Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων
  • Ανατρέξτε στην ετικέτα του πραγματικού πυρήνα για τυχόν αλλαγές της μολύβδου της καρφίτσας
Διασφάλιση ποιότητας
Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης;
Υψηλή ακρίβεια, αντοχή και εξαιρετική απόδοση.
Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες.
Ποια είναι η παραγωγική σας ικανότητα;
Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης το μήνα, ικανό να ανταποκρίνεται σε μεγάλες παραγγελίες.Επικοινωνήστε με την ομάδα πωλήσεων μας εκ των προτέρων για προγραμματισμό παραγωγής και παράδοσης.
Ποιο είναι το τυπικό χρονικό διάστημα παράδοσης;
5-8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
Πώς είναι οι τιμές;
Ανταγωνιστική τιμολόγηση με εκπτώσεις για χύδην παραγγελίες ή μακροπρόθεσμους συνεργάτες.
Ποια είναι η εγγύηση των προϊόντων σας;
24μηνη εγγύηση μετά την αποστολή.
