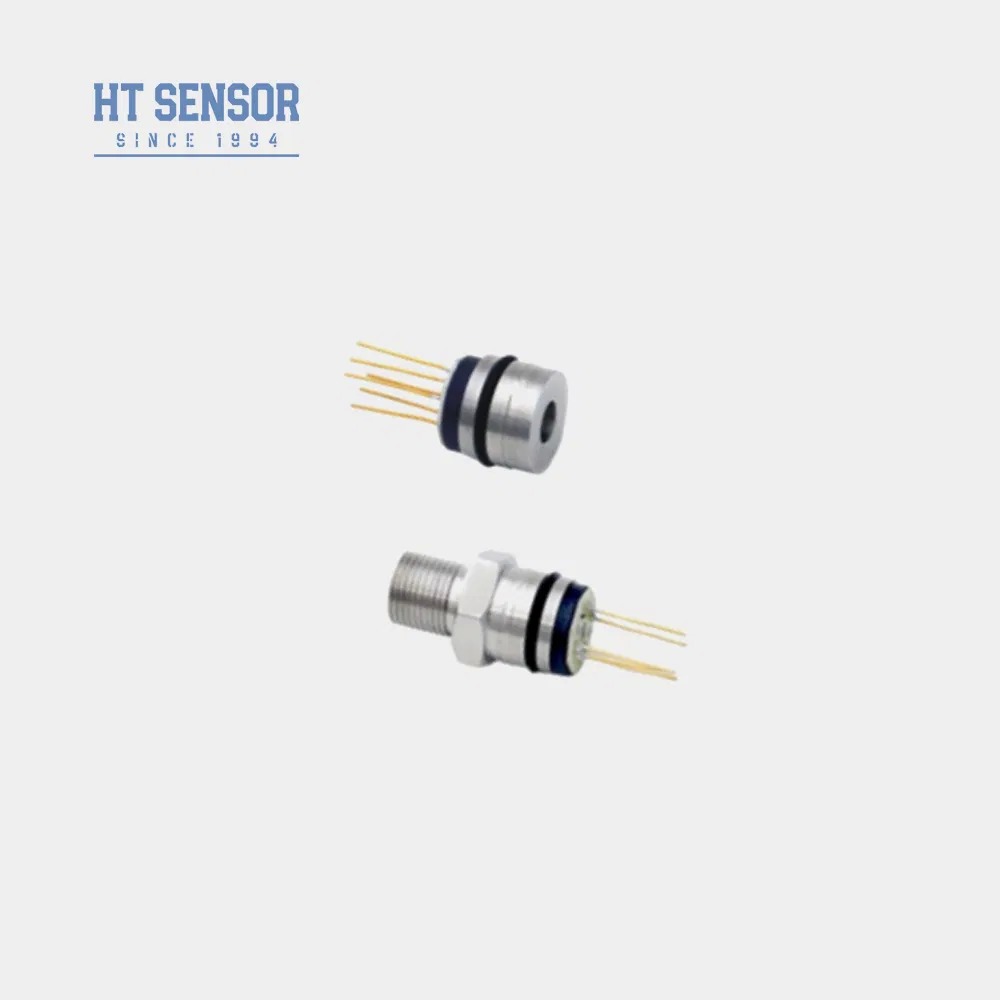

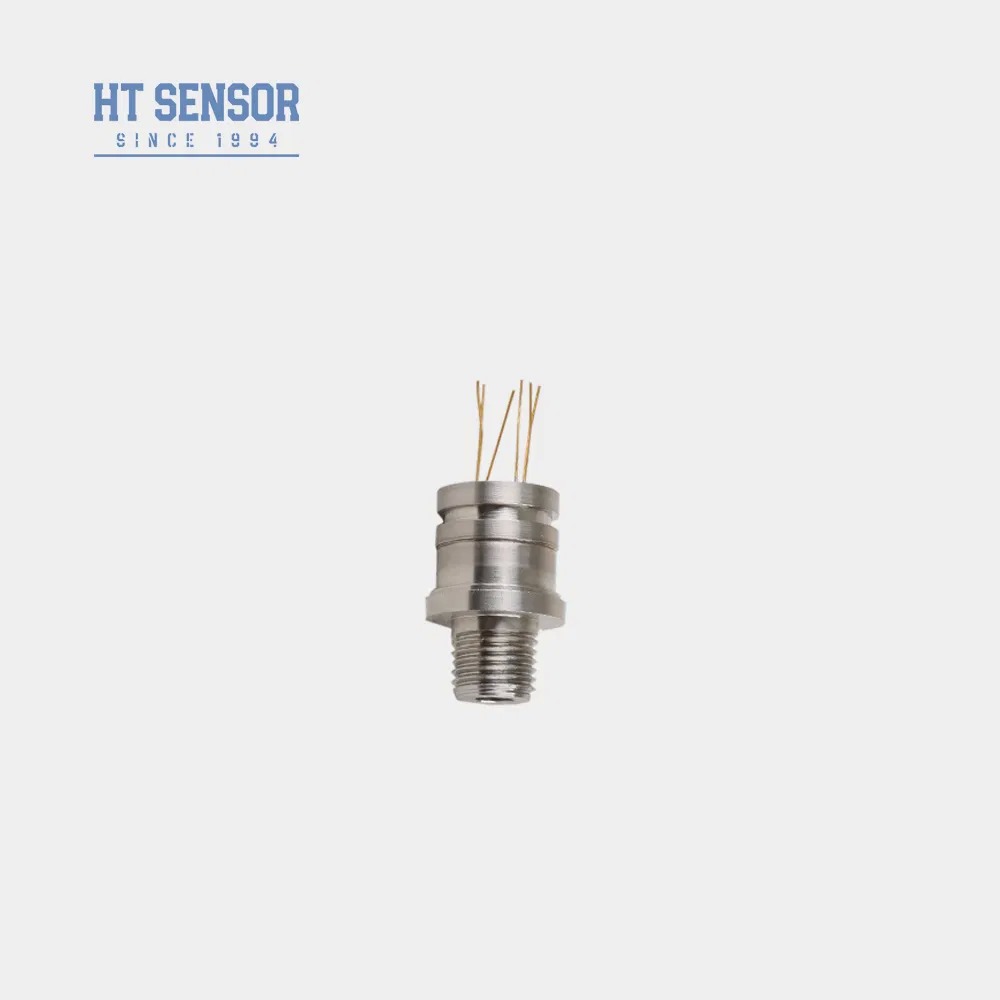

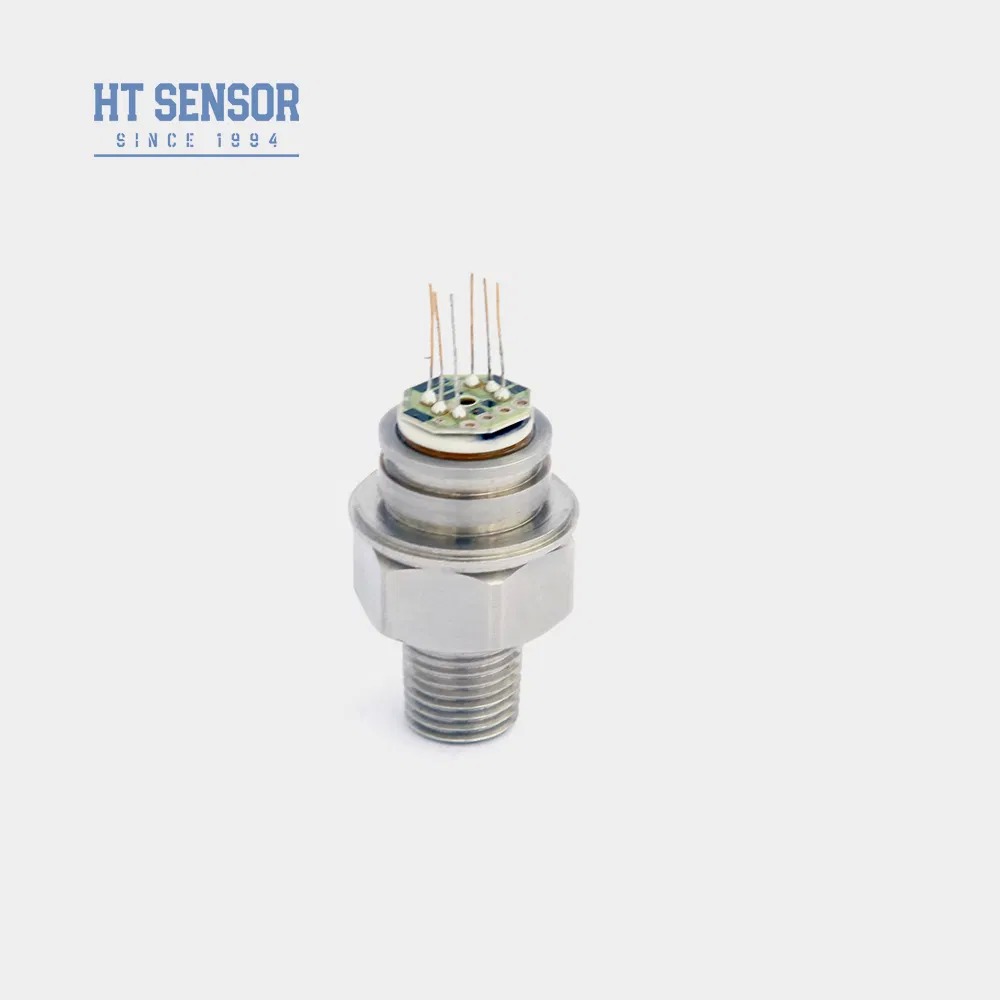

Αισθητήρας πίεσης Baoji Hengtong HT30 G1/4 με σπείρωμα, προσαρμοσμένος, αισθητήρας στάθμης κυψέλης
Product Details
| Μοντέλο ΑΡΙΘ.: | HT30 | Σήμα εξόδου: | MV αναλογικός τύπος |
|---|---|---|---|
| Υλικό: | Ανοξείδωτο ατσάλι | Τύπος καλωδίωσης: | Τέσσερα καλώδια |
| Μέσο μέτρησης: | Αέριο και υγρό | Αξιολόγηση IP: | IP65 |
| Εξουσία: | 1,5mA | σειρά: | 0-10kpa-40Mpa |
| Νήμα: | G1/4 και ούτω καθεξής | Βάρος: | ~ 63 γρ |
| Επισημαίνω |
Αισθητήρας πίεσης με σπείρωμα G1/4,Προσαρμοσμένος αισθητήρας στάθμης,ανιχνευτής πίεσης πυριτίου με εγγύηση |
||
Product Description
- Προηγμένη τεχνολογία με θήκη από ανοξείδωτο χάλυβα 316L και υλικά διαφράγματος υψηλής ποιότητας, συμπεριλαμβανομένου του τιτανίου και του Hastelloy
- Συστήματα πάχους ταινίας για ακριβή αντιστάθμιση θερμοκρασίας και διόρθωση μηδενικού σημείου
- Διαθέσιμες πολλαπλές επιλογές διεπαφής νήματος για ευέλικτη εγκατάσταση
- Συγκριτική συγκολλημένη κατασκευή που εξασφαλίζει υψηλή αξιοπιστία και αντοχή
- Ελέγχος βιομηχανικών διεργασιών στους τομείς του πετρελαίου, της χημικής, της μεταλλουργίας, της ενέργειας και της υδρολογίας
- Εφαρμογές στον τομέα της ναυτιλίας και της αεροπορίας
- Υδραυλικά και πνευματικά συστήματα ελέγχου
- Γενικές εφαρμογές ελέγχου και παρακολούθησης διαδικασιών
- Δυναμική παροχή: ≤2mA DC (τυπική 1.5mA DC)
- Αντίσταση εισόδου: 2,5KΩ~6KΩ
- Αντίσταση εξόδου: 2,5KΩ~6KΩ

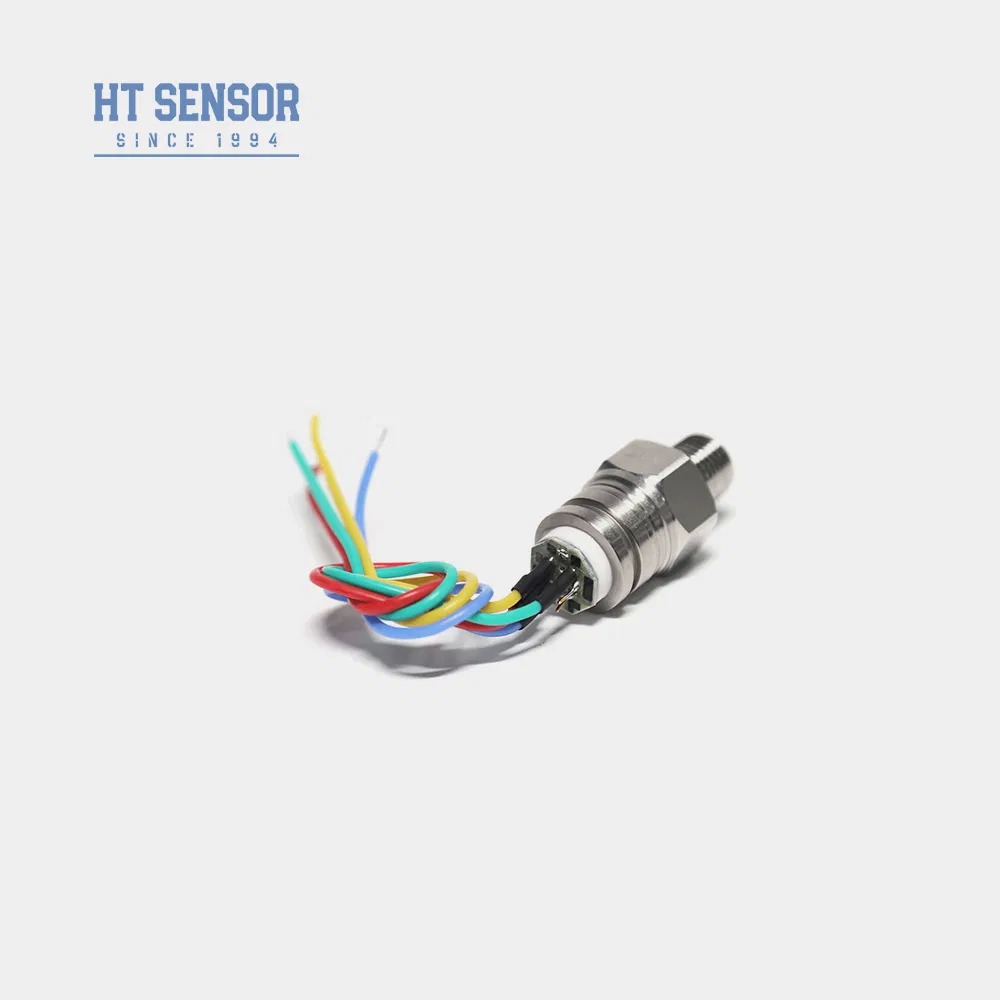

- Ηλεκτρική σύνδεση: Χρυσοκάλυβες καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm
| Παράμετρος | Τύπος | Τύπος | Μαξ | Μονάδα |
|---|---|---|---|---|
| Πεδίο μέτρησης | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||
| Απόλυτη (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||
| Σφραγισμένο (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | |
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | |
| Υστερέση | 0.05 | 0.1 | % F.S | |
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | |
| Πλήρης έκδοση | ≤ 20KPa | 50 ± 10 | 50±30 | mV |
| ≥35kPa | 100±10 | 100±30 | mV | |
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2 | % F.S |
| ≥35kPa | ±0.5 | ±1 | % F.S | |
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S |
| ≥35kPa | ±0.5 | ±1 | % F.S | |
| Αντισταθμισμένος Temp. | ≤ 20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0 ~ 70 | oC | ||
| Θερμοκρασία λειτουργίας | -20~80 | oC | ||
| Θέρμανση αποθήκευσης | -40~125 | oC | ||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | |||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | |||
| Μακροπρόθεσμη σταθερότητα | 0.2 % Φ.Σ./έτος | |||
| Υλικό διαφράγματος | 316L | |||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | |||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | |||
| Σοκ | 100 γραμμάρια, 11 λεπτά | |||
| Χρόνος απόκρισης | ≤ 1 ms | |||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | |||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | |||
| Βάρος | ~ 63g | |||
- Διασφάλιση της ορθής τοποθέτησης μεταξύ του μεγέθους του πυρήνα και του σπιτιού του πομπού κατά τη διάρκεια της συναρμολόγησης για την επίτευξη της απαιτούμενης αεροστεγνότητας
- Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, διατηρήστε την κατακόρυφη ευθυγράμμιση και εφαρμόστε ίση πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη στην πλάκα αντιστάθμισης
- Να προσδιορίζονται ειδικές απαιτήσεις κατά την παραγγελία εάν το μέτριο μέσο είναι ασυμβίβαστο με το διάφραγμα 316L και το υλικό στερέωσης
- Αποφύγετε την επαφή με το διάφραγμα του αισθητήρα χρησιμοποιώντας χέρια ή κοφτερά αντικείμενα για να αποφευχθεί η βλάβη από παραμόρφωση ή τρύπηση
- Κρατήστε το άνοιγμα του μετρητή πίεσης ανοιχτό στην ατμόσφαιρα και αποτρέψτε το νερό, τον υδρατμό ή τα διαβρωτικά μέσα από το να εισέλθουν στο θάλαμο αρνητικής πίεσης
- Ανατρέξτε στην πραγματική επισήμανση του πυρήνα για τυχόν αλλαγές στη διαμόρφωση μολύβδου καρφίτσης
Product Highlights
Αισθητήρας πιεζοαντοχής πυριτίου HT30 με περίβλημα από ανοξείδωτο χάλυβα 316L. Μετρά την πίεση αερίου/υγρού (0-10kPa-20MPa), ονομαστική IP65. Υψηλή ακρίβεια (±0,3% FS), συμπαγής συγκολλημένος σχεδιασμός. Προσαρμόσιμα νήματα (G1/4 κ.λπ.) και OEM/ODM διαθέσιμα.
