Στοιχείο αισθητήρα πίεσης από ανοξείδωτο χάλυβα για αισθητήρα επιπέδου κυψέλης αισθητήρα πίεσης
Product Details
| Μοντέλο ΑΡΙΘ.: | HT30 | Σήμα εξόδου: | Αναλογικός τύπος |
|---|---|---|---|
| Υλικό: | Ανοξείδωτο ατσάλι | Τύπος καλωδίωσης: | Τέσσερα καλώδια |
| Μέσο μέτρησης: | Αέριο και υγρό | Αξιολόγηση IP: | IP65 |
| Τροφοδοτικό: | 1,5mA | σειρά: | 0~10KPa~40Mpa |
| Θερμοκρασία λειτουργίας: | -20 έως 80 oC | Βάρος: | ~ 63 γρ |
| Επισημαίνω |
ανιχνευτής πίεσης από ανοξείδωτο χάλυβα,στοιχείο κυψέλης αισθητήρα πίεσης,ανιχνευτής επιπέδου σιλικόνης |
||
Product Description

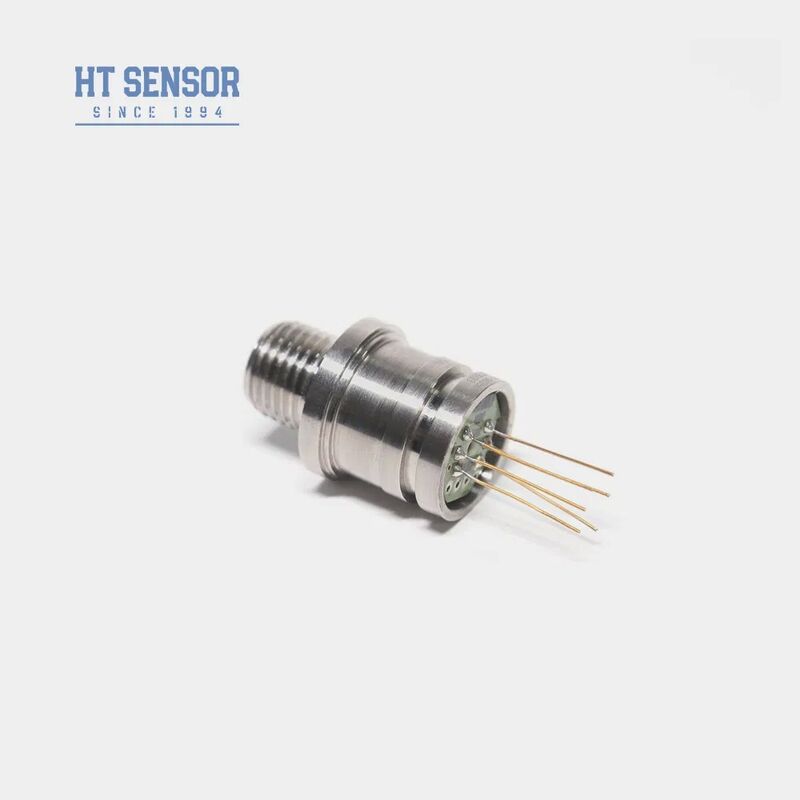

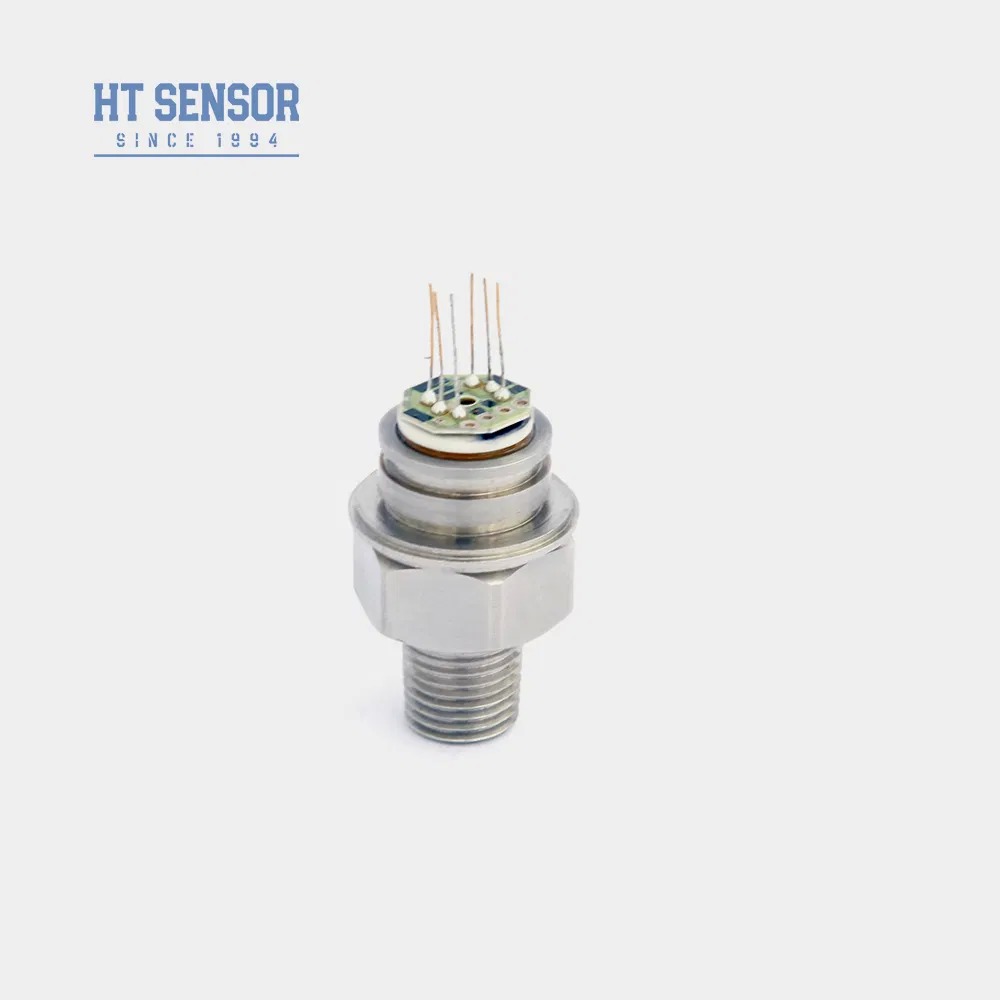

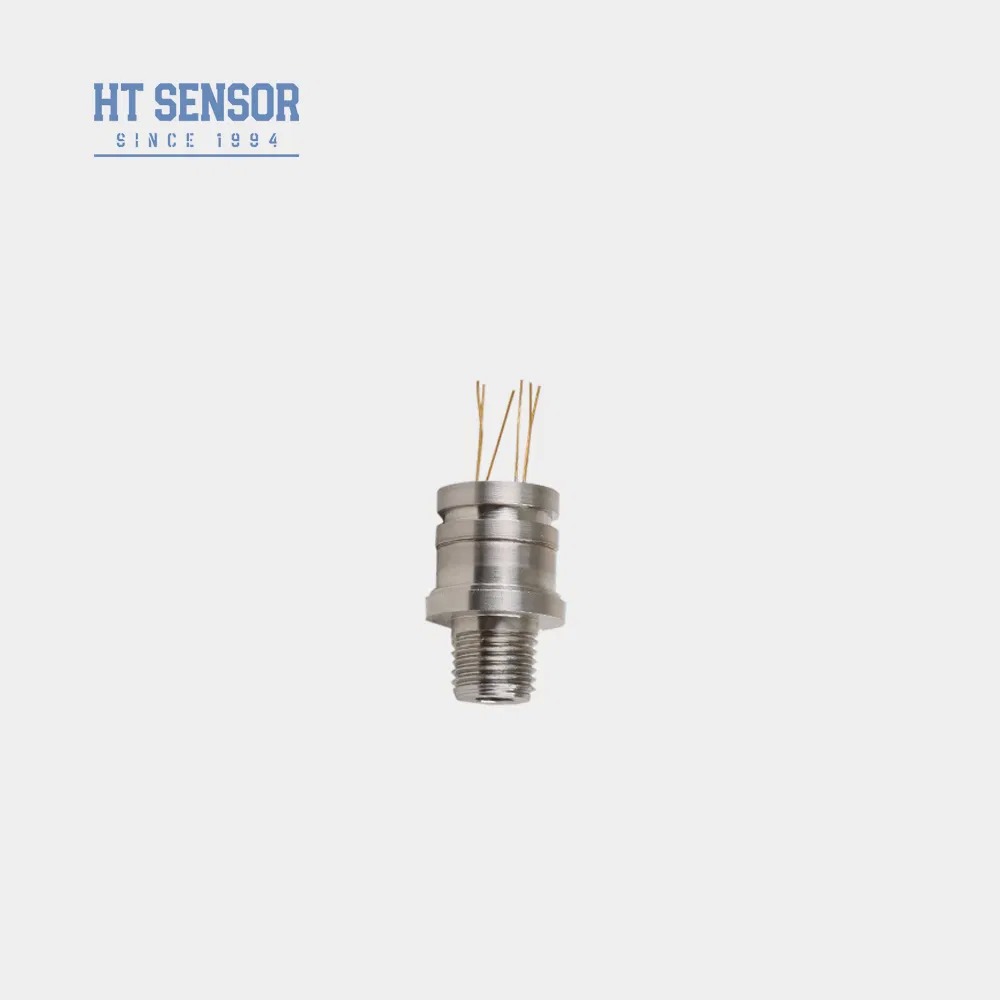

Ο αισθητήρας πίεσης HT30 πυριτίου πιεζοαντίστασης είναι ένα εξαιρετικά σταθερό στοιχείο διαχεόμενου πυριτίου που χρησιμοποιεί το πιεζοαντιστατικό φαινόμενο για τη μέτρηση της πίεσης υγρών και αερίων. Διαθέτοντας συγκολλημένη κατασκευή με τυπικά σπειρώματα και χωρίς στεγανοποίηση με δακτύλιο O-ring, αυτός ο αισθητήρας προσφέρει εξαιρετική αξιοπιστία σε διάφορες εφαρμογές.
- Προηγμένη τεχνολογία με περίβλημα από ανοξείδωτο χάλυβα 316L και υλικά διαφράγματος υψηλής ποιότητας, συμπεριλαμβανομένου του τιτανίου και του Hastelloy
- Κυκλώματα παχέος φιλμ για ακριβή αντιστάθμιση θερμοκρασίας και διόρθωση μηδενικού σημείου
- Διατίθενται πολλαπλές επιλογές διασύνδεσης σπειρώματος
- Συμπαγής συγκολλημένη κατασκευή για υψηλή αξιοπιστία και ανθεκτικότητα
- Χώροι βιομηχανικών διεργασιών: πετρελαίου, χημικών, μεταλλουργίας, ενέργειας και υδρολογίας
- Ναυτιλιακές και αεροπορικές βιομηχανίες
- Υδραυλικά και πνευματικά συστήματα ελέγχου
- Εφαρμογές ελέγχου διεργασιών
- Τροφοδοσία: ≤2mA DC (Τυπικό 1.5mA DC)
- Εμπέδηση εισόδου: 2.5KΩ~6KΩ
- Εμπέδηση εξόδου: 2.5KΩ~6KΩ
- Ηλεκτρική Σύνδεση: Επιχρυσωμένα πινάκια Kovar ή καλώδια υψηλής θερμοκρασίας 100mm
| Παράμετρος | Τυπ. | Μέγ. | Μονάδα |
|---|---|---|---|
| Μη Γραμμικότητα | ±0.15 | ±0.3 | %F.S |
| Επαναληψιμότητα | 0.05 | 0.1 | %F.S |
| Υστέρηση | 0.05 | 0.1 | %F.S |
| Έξοδος μηδενικής μετατόπισης | 0±1 | 0±2 | mV |
| Έξοδος πλήρους κλίμακας (≤20KPa) | 50±10 | 50±30 | mV |
| Έξοδος πλήρους κλίμακας (≥35kPa) | 100±10 | 100±30 | mV |
| Μετατόπιση θερμοκρασίας μηδενικής μετατόπισης (≤20KPa) | ±1 | ±2 | %F.S |
| Μετατόπιση θερμοκρασίας μηδενικής μετατόπισης (≥35kPa) | ±0.5 | ±1 | %F.S |
| Μετατόπιση θερμοκρασίας πλήρους κλίμακας (≤20KPa) | ±1 | ±2 | %F.S |
| Μετατόπιση θερμοκρασίας πλήρους κλίμακας (≥35kPa) | ±0.5 | ±1 | %F.S |
| Αντιστάθμιση θερμοκρασίας (≤20KPa) | 0~50 | - | ºC |
| Αντιστάθμιση θερμοκρασίας (≥35kPa) | 0~70 | - | ºC |
| Θερμοκρασία λειτουργίας | -20~80 | - | ºC |
| Θερμοκρασία αποθήκευσης | -40~125 | - | ºC |
| Επιτρεπόμενη υπερφόρτωση | Λάβετε τη μικρότερη τιμή μεταξύ 3 φορές της πλήρους κλίμακας ή 120MPa | ||
| Πίεση ρήξης | 5X της πλήρους κλίμακας | ||
| Μακροπρόθεσμη σταθερότητα | 0.2% F.S/Έτος | ||
| Υλικό διαφράγματος | 316L | ||
| Αντίσταση μόνωσης | ≥200MΩ 100VDC | ||
| Δόνηση | Χωρίς αλλαγή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||
| Κλονισμός | 100g,11ms | ||
| Χρόνος απόκρισης | ≤1ms | ||
| Σφράγιση O-ring | Νιτριλικό καουτσούκ ή φθοριοκαουτσούκ | ||
| Μέσο πλήρωσης | Σιλικονούχο λάδι | ||
| Βάρος | ~63g | ||
Οι παράμετροι δοκιμάστηκαν υπό: 1.5mA @ 25°C
Μετρητής (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Απόλυτο (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Σφραγισμένο (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS
- Εξασφαλίστε την κατάλληλη εφαρμογή μεταξύ του μεγέθους του πυρήνα και του περιβλήματος του πομπού για την απαιτούμενη αεροστεγανότητα
- Ευθυγραμμίστε το περίβλημα κάθετα κατά τη συναρμολόγηση και ασκήστε ομοιόμορφη πίεση για να αποφύγετε την καταστροφή της πλάκας αντιστάθμισης
- Παρέχετε ειδικές οδηγίες κατά την παραγγελία εάν το μετρούμενο μέσο είναι ασυμβίβαστο με το υλικό διαφράγματος 316L
- Αποφύγετε την επαφή με το διάφραγμα του αισθητήρα χρησιμοποιώντας χέρια ή αιχμηρά αντικείμενα για να αποτρέψετε ζημιές
- Κρατήστε τη θύρα πίεσης του μετρητή ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, ατμού ή διαβρωτικών μέσων
- Ανατρέξτε στην πραγματική ετικέτα του πυρήνα για τυχόν αλλαγές στη διαμόρφωση των ακίδων
- Ποια είναι τα χαρακτηριστικά των πομπών αισθητήρων πίεσης σας;
- Υψηλή ακρίβεια, ανθεκτικότητα και εξαιρετική απόδοση. Διατίθεται προσαρμογή.
- Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
- Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα ώστε να καλύπτουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
- Ποια είναι η παραγωγική σας ικανότητα;
- Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεων για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης.
- Ποια είναι η τυπική περίοδος παράδοσης;
- 5~8 εργάσιμες ημέρες για τυπικά μοντέλα. Τα προσαρμοσμένα προϊόντα ενδέχεται να διαφέρουν.
- Πώς τιμολογούνται τα προϊόντα; Υπάρχουν εκπτώσεις;
- Ανταγωνιστικές τιμές με εκπτώσεις για μαζικές παραγγελίες ή μακροχρόνιους συνεργάτες.
- Ποια είναι η εγγύηση των προϊόντων σας; Και εξυπηρέτηση μετά την πώληση;
- Ο χρόνος εγγύησής μας είναι 24 μήνες μετά την αποστολή και η εξυπηρέτηση μετά την πώληση θα απαντήσει στις ερωτήσεις σας σε 24 ώρες, η απομακρυσμένη καθοδήγηση μέσω δικτύου υπολογιστή είναι πάντα διαθέσιμη.
Product Highlights
Το στοιχείο ανιχνευτή πίεσης από ανοξείδωτο χάλυβα HT30 προσφέρει υψηλή σταθερότητα (0,1%FS/έτος) με διάφραγμα 316L/κράμα τιτανίου. Αξιολόγηση IP65, μετρά αέριο/υγρό έως 20 MPa. Προσαρμόσιμες επιλογές διαθέσιμες για βιομηχανικές εφαρμογές, συμπεριλαμβανομένων συστημάτων πετρελαίου, χημικών και υδραυλικών συστημάτων.
