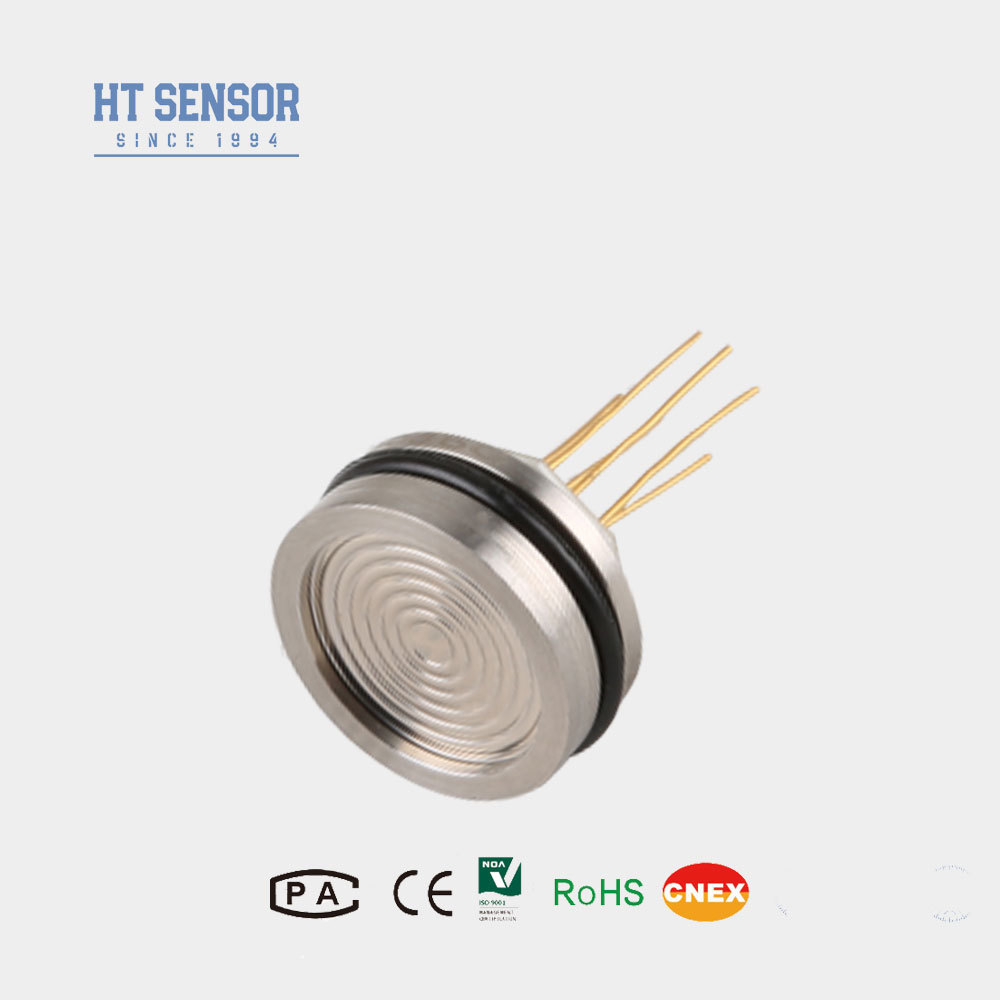

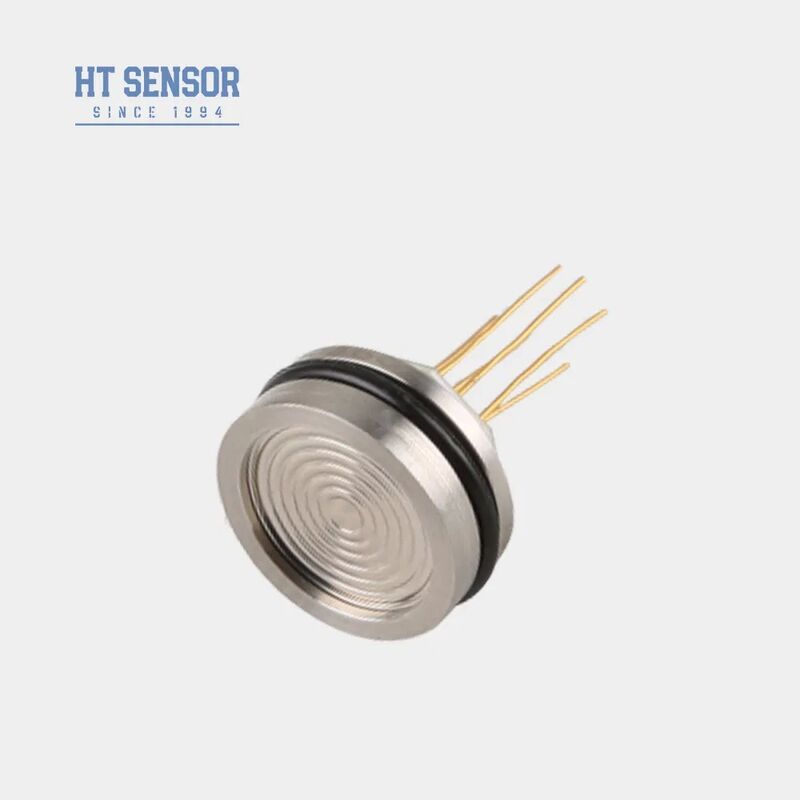

Αισθητήρας Πίεσης Σιλικόνης 19mm Διάμετρος, Μικρο-Πυρήνας Αισθητήρα Πίεσης, Αισθητήρας Πίεσης για Βιομηχανική Μέτρηση Υγρών
Product Details
| Μοντέλο ΑΡΙΘ.: | HT26 | Σήμα εξόδου: | Αναλογικός τύπος |
|---|---|---|---|
| Διαδικασία Παραγωγής: | Ολοκλήρωση | Υλικό: | Ανοξείδωτο ατσάλι |
| Τύπος καλωδίωσης: | Τέσσερα καλώδια | Μέσο μέτρησης: | Αέριο και υγρό |
| Αξιολόγηση IP: | IP65 | Εξουσία: | 1,5 mA / 10 VDC |
| Παραγωγή: | σήμα των MV | Υψος: | 7 χιλιοστά |
| Αντίσταση εισόδου: | 2.5kΩ ~ 6kΩ | Αντίσταση εξόδου: | 2.5kΩ ~ 6kΩ |
| Θερμοκρασία λειτουργίας: | -20~80 ºC | Θερμοκρασία αποθήκευσης: | -40~125 ºC |
| Βάρος: | ~ 63 γρ | ||
| Επισημαίνω |
ανιχνευτής πίεσης πυριτίου με εγγύηση,Αισθητήρας πίεσης πυριτίου υψηλής ακρίβειας,Βιομηχανικός αισθητήρας πίεσης πυριτίου |
||
Product Description
- Προηγμένη τεχνολογία με περίβλημα από ανοξείδωτο χάλυβα 316L
- Υλικά διαφράγματος υψηλής ποιότητας, όπως τιτάνιο και Hastelloy
- Κυκλώματα παχιάς μεμβράνης για αντιστάθμιση θερμοκρασίας και διόρθωση μηδενικού σημείου
- Εξαιρετική αξιοπιστία, επαναληψιμότητα και σταθερότητα
- Συμπαγές ύψος 7 mm με επιλογές προσαρμογής
- Τοποθεσίες βιομηχανικών διεργασιών: πετρέλαιο, χημική, μεταλλουργία, ενέργεια και υδρολογία
- Ναυτιλιακές και αεροπορικές βιομηχανίες
- Υδραυλικά και πνευματικά συστήματα ελέγχου
- Εφαρμογές ελέγχου διεργασιών
- Τροφοδοτικό: ≤2mA DC (Τυπικό 1,5mA DC)
- Αντίσταση εισόδου: 2,5KΩ~6KΩ
- Αντίσταση εξόδου: 2,5KΩ~6KΩ

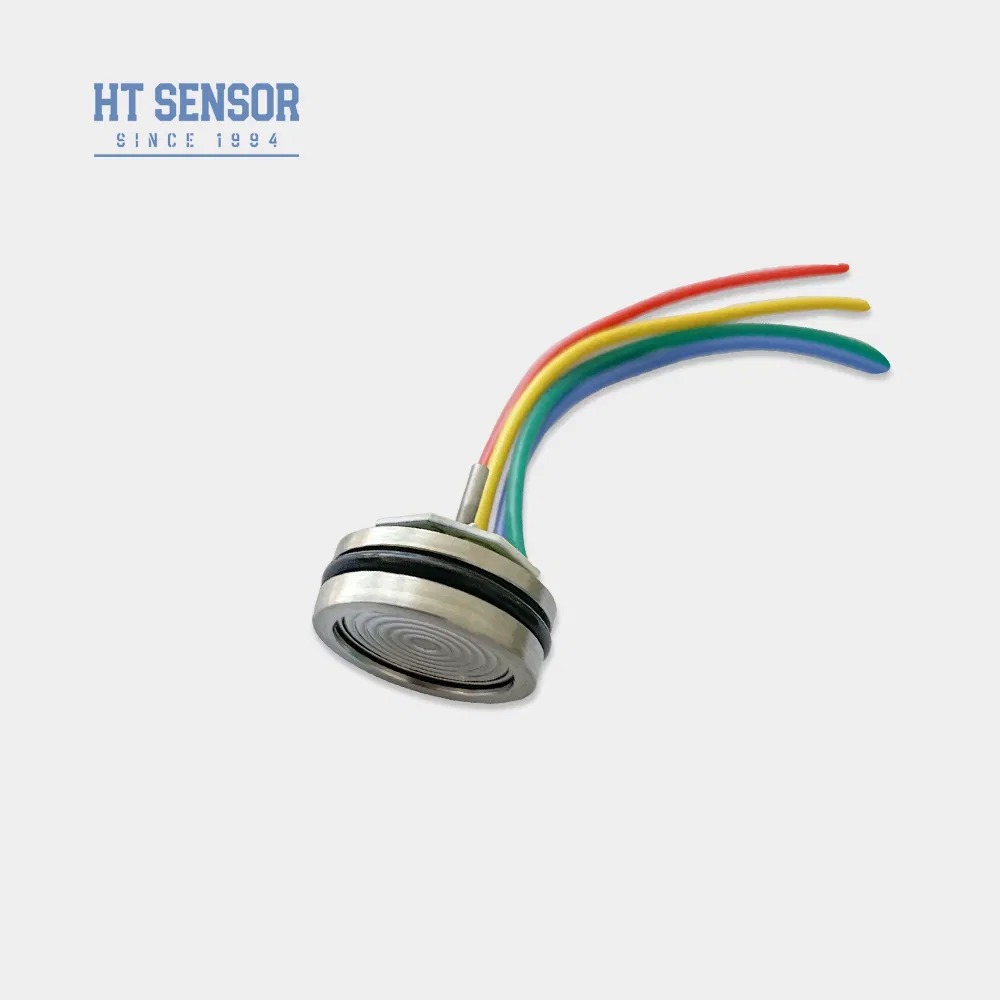

- Ηλεκτρική σύνδεση: Επιχρυσωμένες καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm
| Εύρος μέτρησης | Μετρητής (G) | 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 1000 KPa, 2000 Kpa | |
|---|---|---|---|
| Απόλυτο(Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Σφραγισμένο(α) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||
| Παράμετρος | Τυπ | Μέγ | Μονάδα |
| Μη γραμμικότητα | ±0,15 | ±0,3 | %FS |
| Επαναληψιμότητα | 0,05 | 0.1 | %FS |
| Υστέρηση | 0,05 | 0.1 | %FS |
| Έξοδος μηδενικής μετατόπισης | 0±1 | 0±2 | mV |
| Έξοδος πλήρους κλίμακας (≤20 KPa) | 50±10 | 50±30 | mV |
| Έξοδος πλήρους κλίμακας (≥35kPa) | 100±10 | 100±30 | mV |
| Μηδενική Μετατόπιση Θερμ. Drift (≤20 KPa) | ±1 | ±2 | %FS |
| Μηδενική Μετατόπιση Θερμ. Drift (≥35kPa) | ±0,5 | ±1 | %FS |
| Πλήρης κλίμακα Θερμ. Drift (≤20 KPa) | ±1 | ±2 | %FS |
| Πλήρης κλίμακα Θερμ. Drift (≥35kPa) | ±0,5 | ±1 | %FS |
| Αντισταθμισμένη Θερμ. (≤20 KPa) | 0~50 | ºC | |
| Αντισταθμισμένη Θερμ. (≥35kPa) | 0~70 | ºC | |
| Θερμοκρασία λειτουργίας | -20~80 | ºC | |
| Θερμοκρασία αποθήκευσης | -40~125 | ºC | |
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές της πλήρους κλίμακας ή 120 MPa | ||
| Πίεση ριπής | 5 φορές την πλήρη κλίμακα | ||
| Μακροπρόθεσμη σταθερότητα | 0,2% FS/Έτος | ||
| Υλικό διαφράγματος | 316 λίτρα | ||
| Αντίσταση μόνωσης | ≥200MΩ 100VDC | ||
| Δόνηση | Καμία αλλαγή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||
| Σοκ | 100 γρ., 11 ms | ||
| Χρόνος απόκρισης | ≤1ms | ||
| Σφραγίδα δακτυλίου Ο | Καουτσούκ νιτριλίου ή καουτσούκ φθορίου | ||
| Μέσο πλήρωσης | Λάδι πυριτίου | ||
| Βάρος | ~ 63 γρ | ||
- Διασφαλίστε τη σωστή εφαρμογή μεταξύ του μεγέθους του πυρήνα και του περιβλήματος του πομπού για την απαιτούμενη αεροστεγανότητα
- Ευθυγραμμίστε το περίβλημα κατακόρυφα και ασκήστε ομοιόμορφη πίεση κατά τη συναρμολόγηση για να αποφύγετε την καταστροφή της πλάκας αντιστάθμισης
- Παρέχετε ειδικές οδηγίες εάν το μετρούμενο μέσο δεν είναι συμβατό με το διάφραγμα του πυρήνα ή το υλικό του περιβλήματος (316L)
- Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με χέρια ή αιχμηρά αντικείμενα για να αποφύγετε ζημιά
- Διατηρήστε τη θύρα πυρήνα πίεσης του μανόμετρου ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, ατμών ή διαβρωτικών μέσων
- Ανατρέξτε στην πραγματική ετικέτα πυρήνα για τις διαμορφώσεις των ακροδεκτών
Product Highlights
Πυρήνας αισθητήρα πίεσης HT26 OEM: Ύψος 7mm, κατασκευή από ανοξείδωτο χάλυβα, βαθμολογία IP65. Υψηλή σταθερότητα, ±0,3% ακρίβεια FS, χρόνος απόκρισης 1ms. Προσαρμόσιμο για μέτρηση αερίου/υγρού σε βιομηχανικές εφαρμογές. Δυνατότητα 50.000 μονάδων/έτος.
