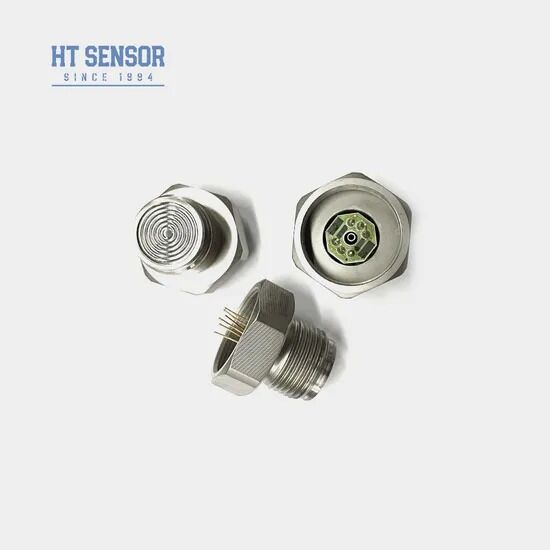

Δύναμη 10VDC HT24V Κύκλος αισθητήρα πίεσης πυριτίου G1/2 Επίπεδο αισθητήρα Πυροβολισμός αισθητήρα πίεσης πυρήνας
Product Details
| Σήμα εξόδου: | Αναλογικός τύπος | Υλικό: | Ανοξείδωτο ατσάλι |
|---|---|---|---|
| Τύπος καλωδίωσης: | Τέσσερα καλώδια | Αξιολόγηση IP: | IP65 |
| Τροφοδοτικό: | 10VDC | Τύπος νήματος: | G1/2 M20*1,5 1/2NPT |
| Αντίσταση εισόδου: | 4KΩ~20KΩ | Αντίσταση εξόδου: | 2.5kΩ ~ 6kΩ |
| Θερμοκρασία λειτουργίας: | -20 έως 80 oC | Θερμοκρασία αποθήκευσης: | -40~125ºC |
| Βάρος: | ~ 55 γρ | Υλικό διάφραγμα: | 316 λίτρα |
| Επισημαίνω |
Αισθητήρας πίεσης 10VDC HT24V,Αισθητήρας επιπέδου G1/2 με εγγύηση,κύτταρα αισθητήρα πίεσης από πυρίτιο |
||
Product Description

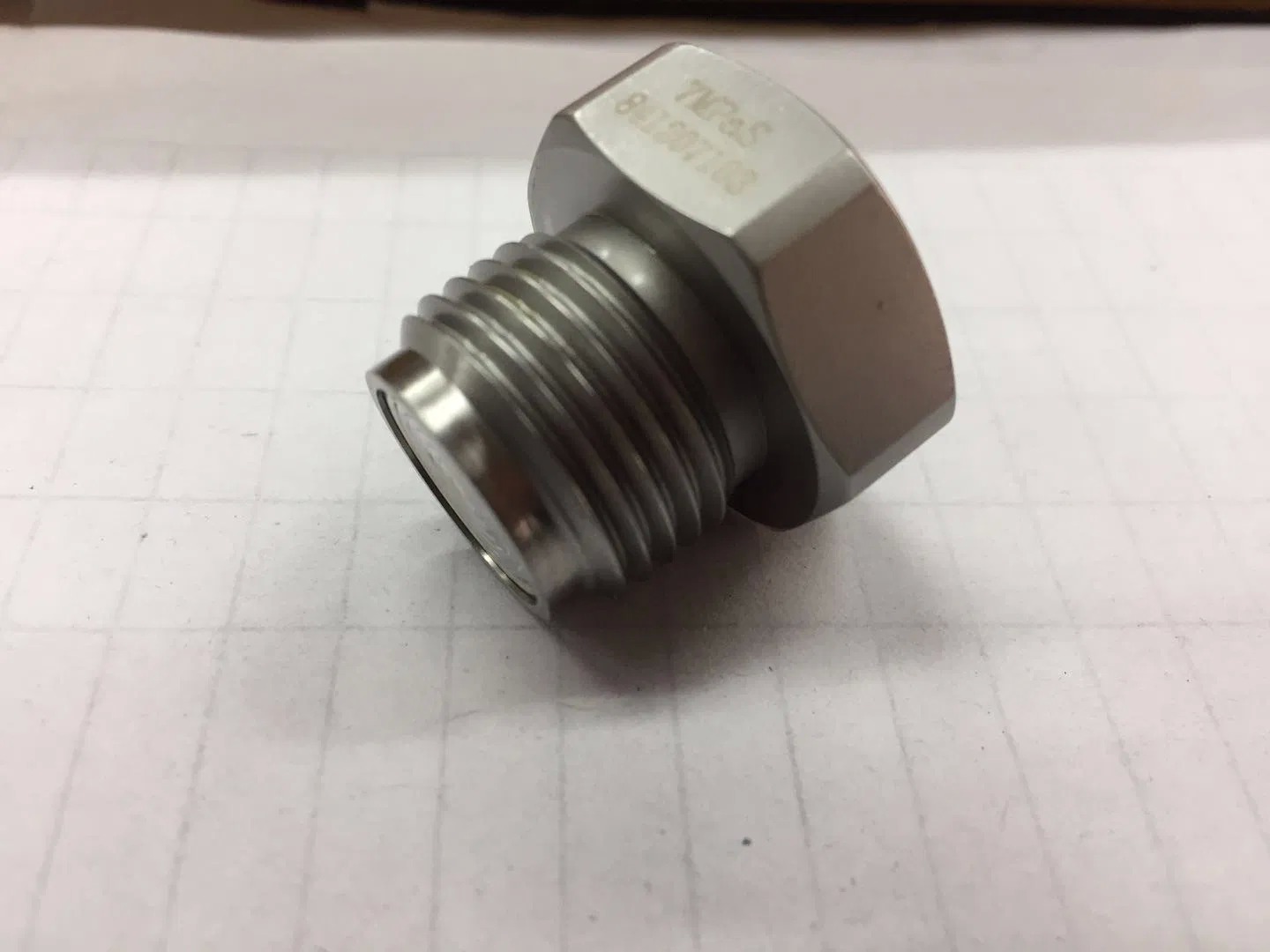

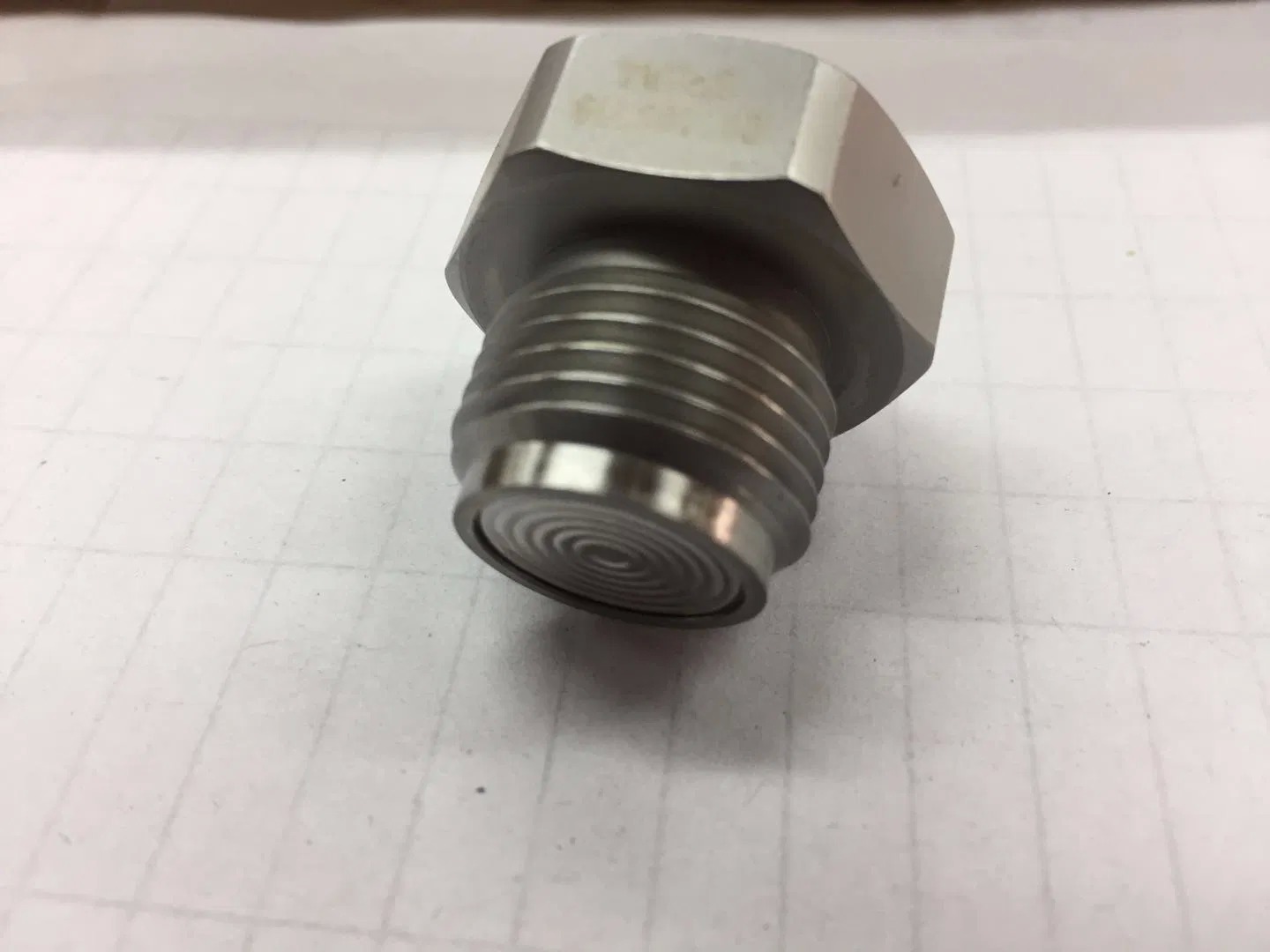

Το HT24V είναι ένας αισθητήρας πίεσης με επίπεδο διάφραγμα εξοπλισμένος με ένα εξαιρετικά σταθερό τσιπ πυριτίου διάχυσης. Ο καινοτόμος σχεδιασμός του μεταδίδει την πίεση στο ευαίσθητο τσιπ μέσω ενός διαφράγματος από ανοξείδωτο χάλυβα, προστατευμένο από σφραγισμένο λάδι σιλικόνης. Η δομή του επίπεδου διαφράγματος ενισχύει την ευκολία καθαρισμού και συμβάλλει στην εξαιρετική αξιοπιστία, καθιστώντας το ιδανικό για εφαρμογές στα τρόφιμα, την υγιεινή και άλλες βιομηχανίες που απαιτούν αυστηρά πρότυπα καθαριότητας και ακρίβειας.
- Προηγμένη τεχνολογία με περίβλημα από ανοξείδωτο χάλυβα 316L και υλικά διαφράγματος υψηλής ποιότητας, συμπεριλαμβανομένου του τιτανίου και του Hastelloy
- Κυκλώματα παχέος φιλμ για αντιστάθμιση θερμοκρασίας και διόρθωση μηδενικού σημείου
- Εξαιρετική αξιοπιστία, επαναληψιμότητα και σταθερότητα

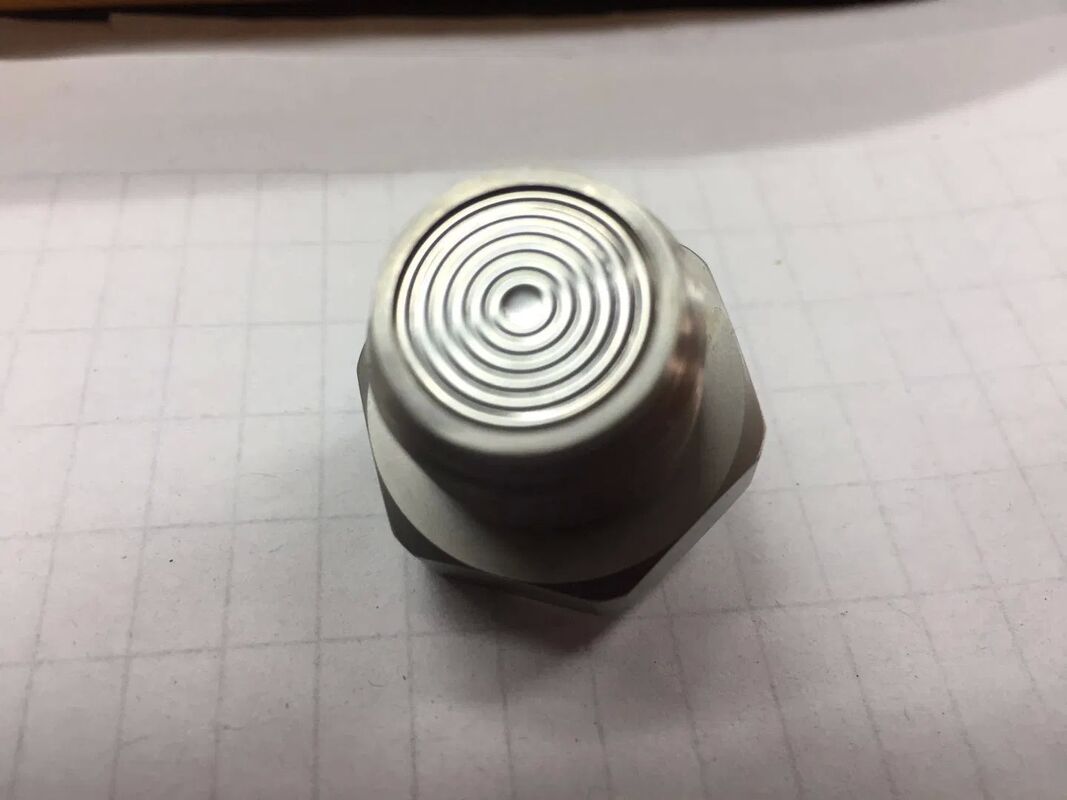

- Δομή επίπεδου διαφράγματος για εύκολο καθαρισμό και συντήρηση
- Μέτρηση μη διαβρωτικού αερίου και υγρής πίεσης με συμβατότητα ανοξείδωτου χάλυβα 316L
- Επεξεργασία στη βιομηχανία τροφίμων και ποτών
- Συστήματα βιομηχανικού ελέγχου διεργασιών
- Εφαρμογές φαρμακευτικής παραγωγής
- Τροφοδοσία: ≤10VDC
- Έξοδος τάσης κοινής λειτουργίας: 50% της εισόδου (τυπικό)
- Αντίσταση εισόδου: 4KΩ~20KΩ
- Αντίσταση εξόδου: 2.5KΩ~6KΩ

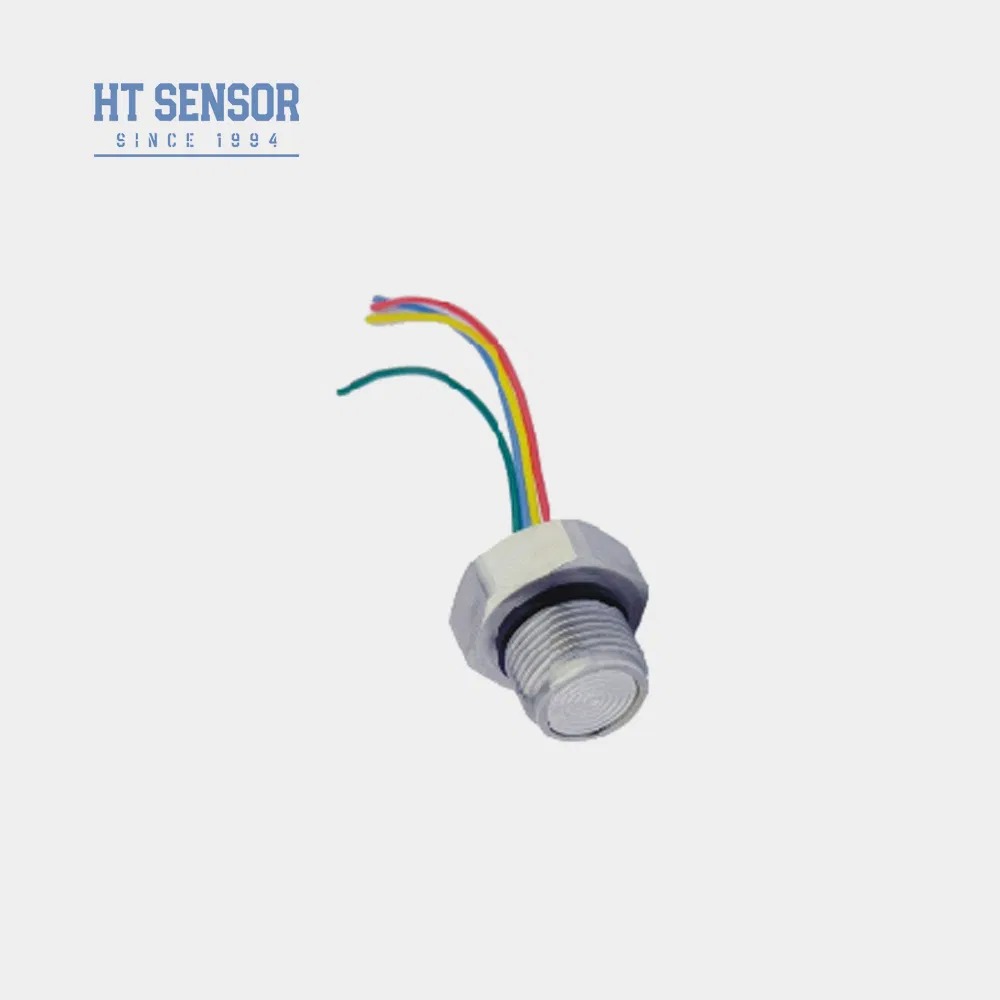

- Ηλεκτρική Σύνδεση: 100mm καλώδιο υψηλής θερμοκρασίας, καλώδιο κορδέλας χαρτιού
| Εύρος Μέτρησης | Gauge(G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| Absolute(A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Sealed(S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||
| Παράμετρος | Τυπ. | Μέγ. | Μονάδα |
| Μη γραμμικότητα | ±0.15 | ±0.3 | %F.S |
| Επαναληψιμότητα | 0.05 | 0.1 | %F.S |
| Υστέρηση | 0.05 | 0.1 | %F.S |
| Έξοδος μηδενικής μετατόπισης | 0±1 | 0±2 | mV |
| Έξοδος πλήρους κλίμακας (≤20KPa) | 50±1 | 50±2 | mV |
| Έξοδος πλήρους κλίμακας (≥35kPa) | 100±1 | 100±2 | mV |
| Μετατόπιση θερμοκρασίας μηδενικής μετατόπισης (≤20KPa) | ±1 | ±2.5 | %F.S |
| Μετατόπιση θερμοκρασίας μηδενικής μετατόπισης (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| Μετατόπιση θερμοκρασίας πλήρους κλίμακας (≤20KPa) | ±1 | ±2 | %F.S |
| Μετατόπιση θερμοκρασίας πλήρους κλίμακας (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| Αντιστάθμιση θερμοκρασίας (≤20KPa) | 0~50 | ºC | |
| Αντιστάθμιση θερμοκρασίας (≥35kPa) | 0~70 | ºC | |
| Θερμοκρασία λειτουργίας | -20~80 | ºC | |
| Θερμοκρασία αποθήκευσης | -40~125 | ºC | |
| Επιτρεπόμενη υπερφόρτωση | Λάβετε τη μικρότερη τιμή μεταξύ 3 φορές της πλήρους κλίμακας ή 60MPa | ||
| Πίεση ρήξης | 5X της πλήρους κλίμακας | ||
| Μακροπρόθεσμη σταθερότητα | 0.2 % F.S/Έτος | ||
| Υλικό διαφράγματος | 316L | ||
| Αντίσταση μόνωσης | ≥200MΩ 100VDC | ||
| Δόνηση | Χωρίς αλλαγή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||
| Κραδασμός | 100g, 11ms | ||
| Χρόνος απόκρισης | ≤1ms | ||
| Σφράγιση O-ring | Νιτριλικό καουτσούκ ή φθοριοκαουτσούκ | ||
| Μέσο πλήρωσης | Λάδι σιλικόνης | ||
| Βάρος | ~55g | ||
Οι παράμετροι ελέγχονται υπό τις ακόλουθες συνθήκες: Σταθερή τάση 10V και θερμοκρασία περιβάλλοντος 25ºC
- Εξασφαλίστε τη σωστή εφαρμογή μεταξύ του μεγέθους του πυρήνα και του περιβλήματος του πομπού κατά τη συναρμολόγηση για να επιτευχθεί η απαιτούμενη αεροστεγανότητα
- Κατά τη συναρμολόγηση του περιβλήματος, διατηρήστε την κάθετη ευθυγράμμιση και ασκήστε ομοιόμορφη πίεση για να αποφύγετε εμπλοκή ή ζημιά στην πλάκα αντιστάθμισης
- Εάν το μετρούμενο μέσο δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό του περιβλήματος (316L), δώστε ειδικές οδηγίες κατά την παραγγελία
- Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή αιχμηρά αντικείμενα για να αποτρέψετε ζημιές από παραμόρφωση ή διάτρηση
- Κρατήστε την θύρα πίεσης του πυρήνα πίεσης μετρητή ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στην κοιλότητα αρνητικής πίεσης του πυρήνα
- Εάν οι ακίδες απαιτούν αλλαγές, ανατρέξτε στην ετικέτα στον πραγματικό πυρήνα για τη σωστή διαμόρφωση
Product Highlights
Αισθητήρας πίεσης πυριτίου HT24V με ισχύ 10VDC, βαθμολογία IP65 και σταθερότητα 0,2%FS/έτος. Διαθέτει διάφραγμα από ανοξείδωτο χάλυβα 316L για εύκολο καθάρισμα σε εφαρμογές τροφίμων/φαρμακευτικών προϊόντων. Προσαρμόσιμο με παραγωγική ικανότητα 50.000 μονάδων/έτος.
