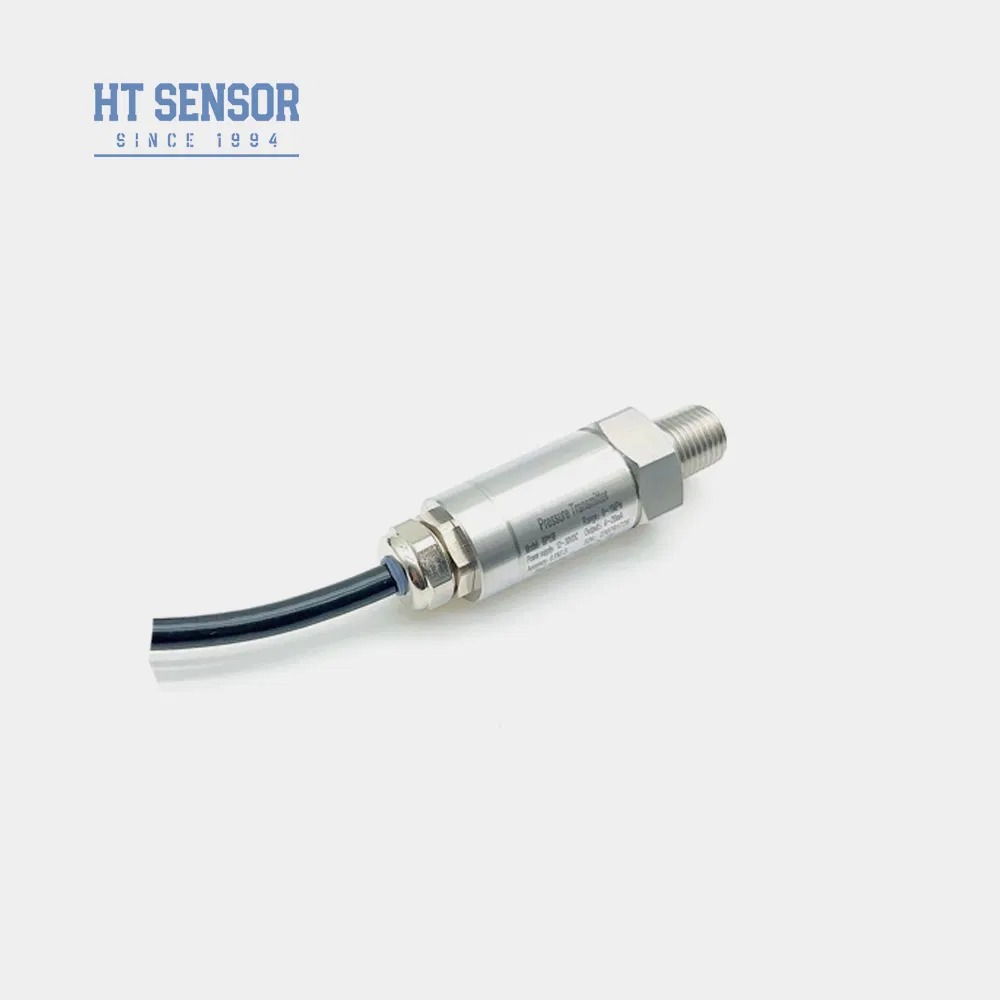

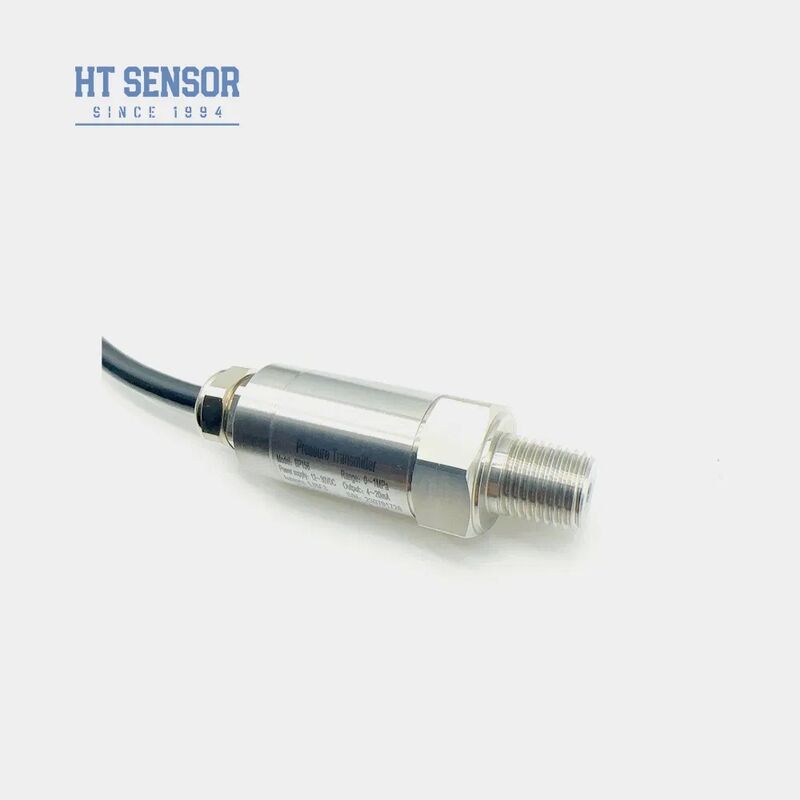

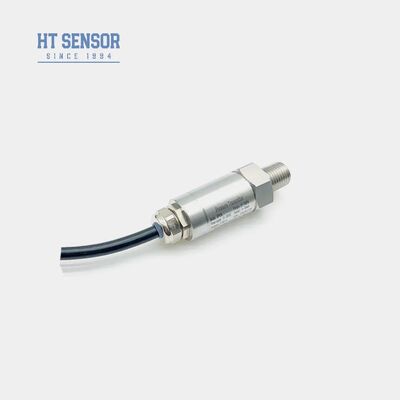

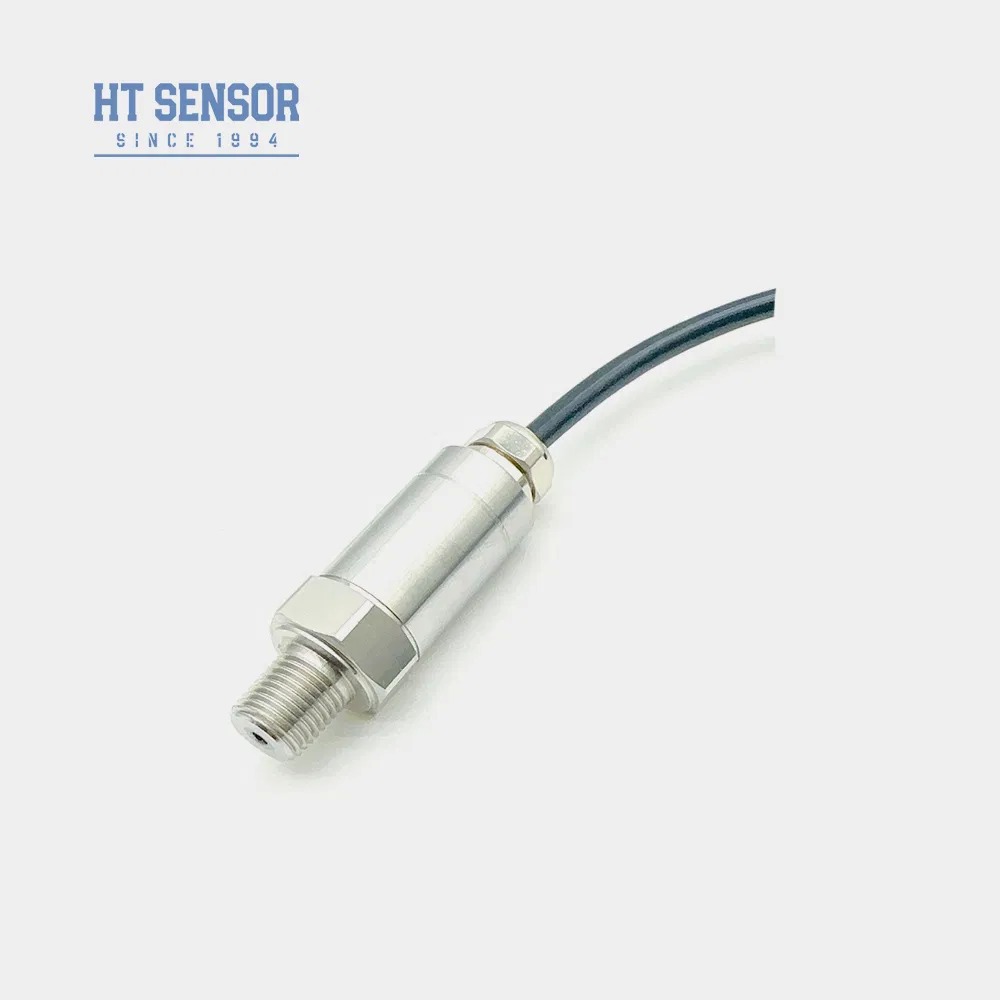

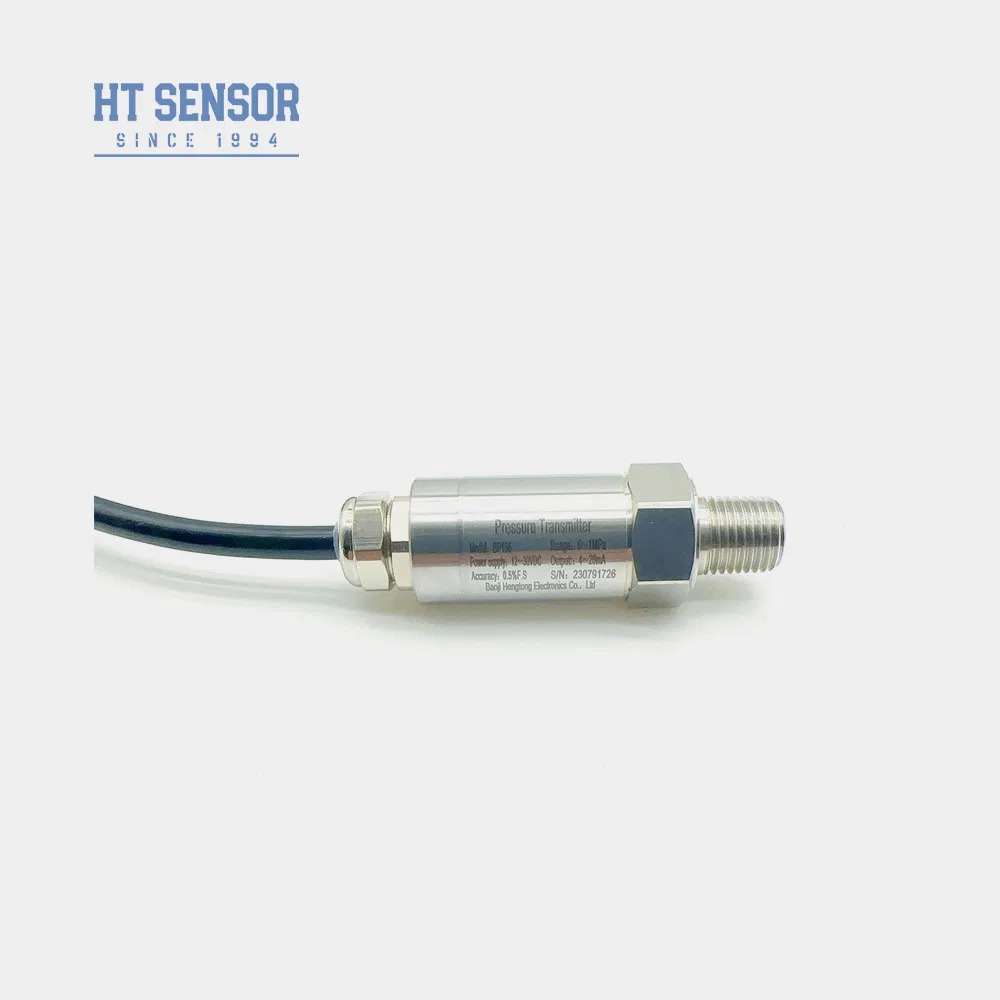

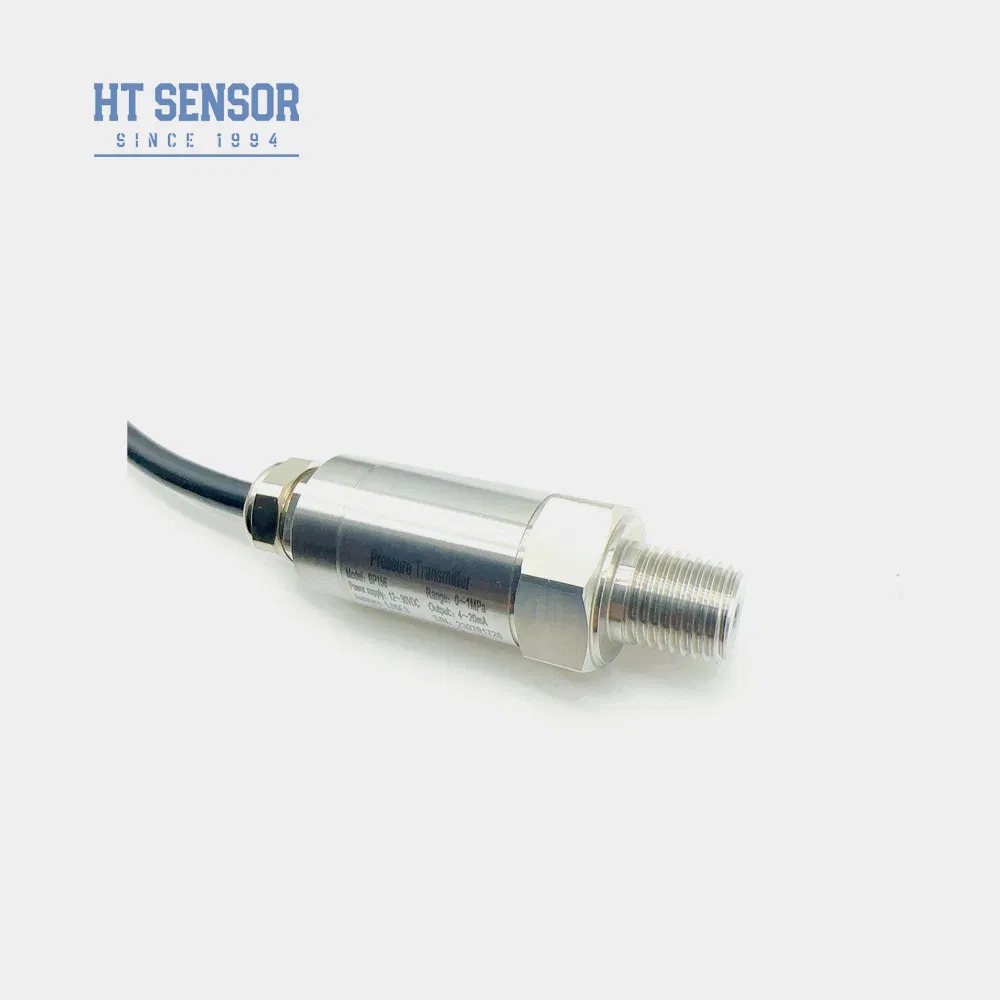

Πομπός Πίεσης Σιλικόνης Υψηλής Ακρίβειας Αισθητήρας Πίεσης Αέρα Βιομηχανικός με Αισθητήρα HT
Λεπτομέρειες προϊόντος
| Μοντέλο ΑΡΙΘ.: | BP156 | Μέσο μέτρησης: | Αέριο και υγρό |
|---|---|---|---|
| Εύρος πίεσης: | 0kPa~10kPa...40MPa | Αξιολόγηση IP: | ip65 |
| Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση | Λειτουργική θερμοκρασία.: | -20 ℃ ~ 80 ℃ |
| Ικανότητα υπερφόρτωσης: | ≤ 1,5 φορές της ονομαστικής περιοχής | Ακρίβεια @ 25ºC: | ± 0,25% (τύπος) ± 0,5% (μέγιστο) |
| Μακροπρόθεσμη σταθερότητα: | ± 0,1%FS/έτος (τύπος) ± 0,2%FS/έτος (Max.) | Υλικό διάφραγμα: | 316 λίτρα |
| Αντίσταση μόνωσης: | 100mΩ 100VDC | Βάρος: | ~ 0,25 kg |
| Επισημαίνω |
Αισθητήρας πίεσης πυριτίου υψηλής ακρίβειας,Βιομηχανικός μεταβιβαστής πίεσης αέρα,Πομπός πίεσης αισθητήρα HT |
||
Περιγραφή προϊόντος
- Ευρύ φάσμα μέτρησης με κατασκευή από ανοξείδωτο χάλυβα
- Διατίθενται πολλαπλές διαμορφώσεις διεπαφής πίεσης
- Αξιολόγηση προστασίας IP65 με δομή από ανοξείδωτο χάλυβα
- Δυνατότητα μηδενικής και πλήρους κλίμακας βαθμονόμησης
- Ακρίβεια μέτρησης υψηλής ακρίβειας
- Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με χρήση ανοξείδωτου χάλυβα 316L
- Εφαρμογές ναυτιλιακής και αεροπορικής βιομηχανίας
- Παρακολούθηση βιομηχανικών διεργασιών στο πετρέλαιο, τη χημική, τη μεταλλουργία, την παραγωγή ηλεκτρικής ενέργειας και την υδρολογία
- Υδραυλικά και πνευματικά συστήματα ελέγχου
| Εύρος μέτρησης | 0kPa ~ 10kPa…40MPa |
|---|---|
| Τύπος πίεσης | Πίεση μετρητή, Απόλυτη πίεση, σφραγισμένη πίεση |
| Ικανότητα υπερφόρτωσης | ≤ 1,5 φορές ονομαστική περιοχή |
| Ακρίβεια @ 25ºC | ±0,25% (Τύπος) ±0,5% (Μέγ.) |
| Επαναληψιμότητα & Υστέρηση | 0,02%FS(Τύπ.) 0,05%FS(Μέγ.) |
| Μακροπρόθεσμη Σταθερότητα | ±0,1%FS/Έτος(Τύπος) ±0,2%FS/Έτος(Μέγ.) |
| Μετατόπιση θερμοκρασίας μηδενικού σημείου | ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa) |
| Μετατόπιση θερμοκρασίας σε πλήρη κλίμακα | ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa) |
| Απόκριση συχνότητας | 2,4 Khz |
| Θερμοκρασία αντιστάθμισης | 0-70ºC (≤10MPa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20ºC~80ºC |
| Θερμοκρασία αποθήκευσης | -40ºC~120ºC |
| Αντοχή σε κραδασμούς | 10g, 55Hz ~ 2kHz |
| Υλικό Στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316 λίτρα |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Αξιολόγηση αντιεκρηκτική | Ex ia IIC T6 Ga |
| Αξιολόγηση Προστασίας | IP65 |
| Ο-Δακτύλιος Σφραγίδα | Φθορο καουτσούκ |
| Βάρος | ~0,25 κιλά |
| Σήμα εξόδου | Τάση τροφοδοσίας | Τύπος εξόδου |
|---|---|---|
| 4~20mA | 12~30VDC | σύρμα 2/3/4 |
| 0~10/20mA | 3 σύρμα | |
| 0/1~5V 0/1~10V 0,5~4,5V |
5 VDC |
- Βεβαιωθείτε ότι το μετρούμενο μέσο είναι συμβατό με τα υλικά που έρχονται σε επαφή με το προϊόν
- Τα αντιεκρηκτικά μοντέλα δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης
- Οι πομποί με οθόνη LCD ή LED απαιτούν τροφοδοσία ≥20VDC
- Εγκαταστήστε συσκευές αντικεραυνικής προστασίας και εξασφαλίστε τη σωστή γείωση για αξιόπιστη λειτουργία
- Για θερμοκρασίες λειτουργίας κάτω από -20ºC, επιλέξτε στεγανοποιήσεις EPDM O-ring
- Το προεπιλεγμένο μήκος καλωδίου είναι 1,5 m (υλικό πολυαιθυλενίου)
- Καθορίστε ειδικές απαιτήσεις για κραδασμούς, κρούσεις ή ηλεκτρομαγνητικές παρεμβολές

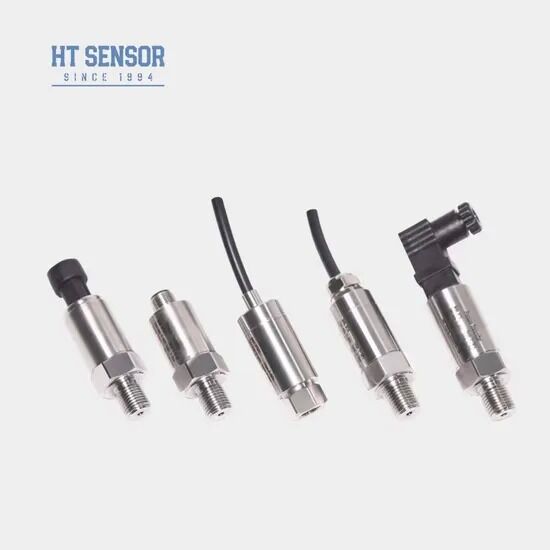

| BP15X | Αναλογικός πομπός πίεσης |
|---|---|
| Κώδικας | Κατασκευή περιγράμματος |
| 5 | Βύσμα Packard |
| 6 | Σφραγισμένο Καλώδιο Άμεσης Εξόδου 1,5 μέτρα |
| 7 | Σύνδεσμος Mini Hirschmann |
| 8 | Μεγάλος σύνδεσμος Hirschmann |
| Εύρος μέτρησης | 0kPa ~ 10kPa…5MPa (0-X)Kpa ή MPa | X: Πραγματικό εύρος μέτρησης |
| Κώδικας | Τροφοδοτικό |
| Δ1 | 24 VDC |
| Δ2 | 5 VDC |
| D3 | Αλλος |
| Κώδικας | Σήμα εξόδου |
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0,5~4,5VDC |
| Κώδικας | Σύνδεση με πίεση |
| J1 | Μ20×1,5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Άλλα (¢50,4 Φλάντζα) |
| Κώδικας | Ηλεκτρική Σύνδεση |
| Β1 | Hirschmann |
| Β2 | PG7 |
| Β3 | Στεγανοποιημένη έξοδος καλωδίου 1,5 μέτρα |
| Β4 | Αλλος |
| Κώδικας | Τύπος πίεσης |
| σολ | Πίεση μετρητή |
| ΕΝΑ | Απόλυτη πίεση |
| μικρό | Σφραγισμένη πίεση αναφοράς |
Τα κυριότερα σημεία του προϊόντος
BP156 Πομπός πίεσης πυριτίου υψηλής ακρίβειας Επισκόπηση προϊόντος Ο πομπός πίεσης BP156 χρησιμοποιεί τεχνολογία πυρήνα πλήρωσης με λάδι απομόνωσης με ανθεκτική στην πίεση πυριτίου σειράς HT ως στοιχείο μέτρησης σήματος. Το κύκλωμα επεξεργασίας σήματος στεγάζεται σε ένα ανθεκτικό περίβλημα από ανοξε...
