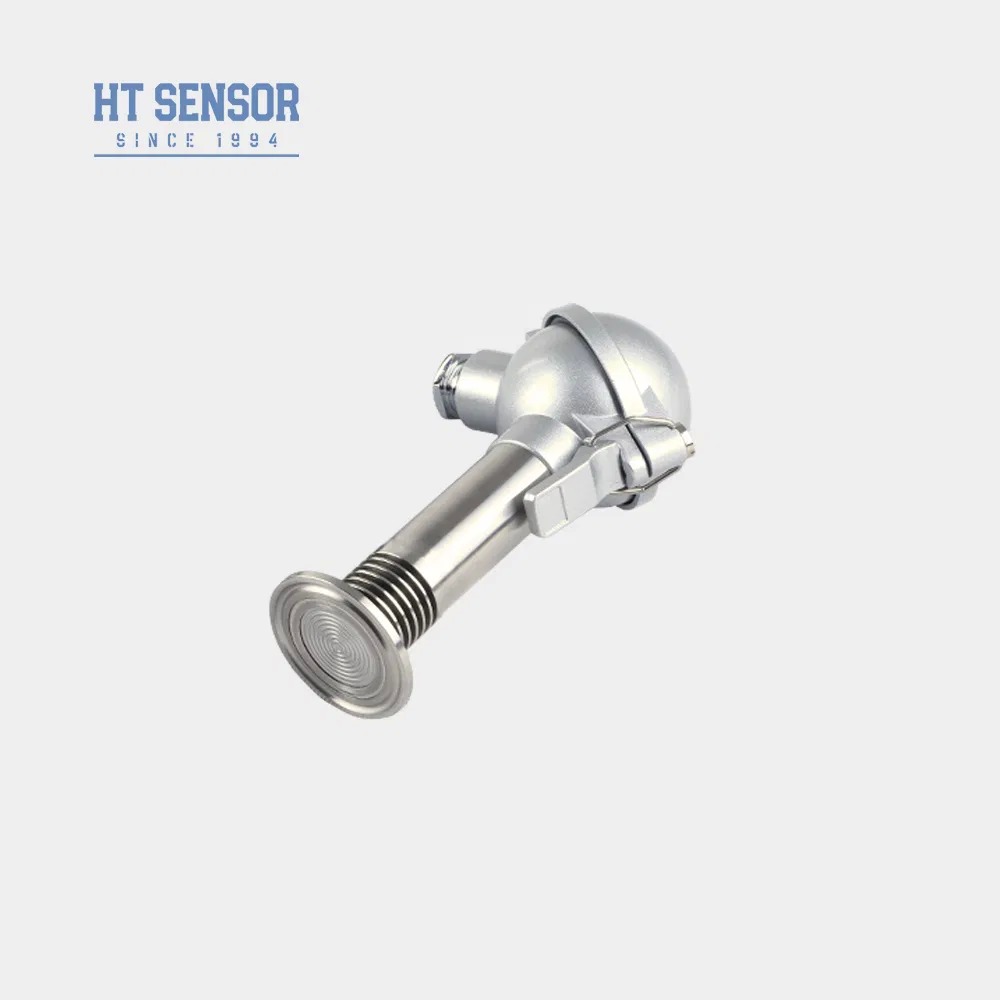

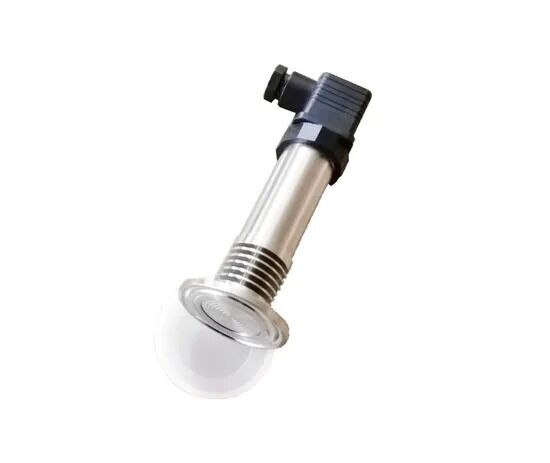

1.5" Σφιγκτήρας για Εγκατάσταση Αισθητήρα Πίεσης Υψηλής Θερμοκρασίας και Στάθμης με Μεγάλο Διάφραγμα
Brand Name:
HT SENSOR
Model Number:
BP93420-IQT
Place of Origin:
Μπαότζι, Κίνα.
Certification:
ISO9001
Minimum Order Quantity:
1
Price:
48
Product Details
| Μοντέλο ΑΡΙΘ.: | BP93420-IQT | Βαθμός ακρίβειας: | 0,5% |
|---|---|---|---|
| Εύρος πίεσης: | - 100kpa... 0kpa ~ 10kpa... 100MPa | Υλικό Στέγασης: | 304S.S. |
| Εύρος μέτρησης: | 0~35Kpa…~3,5MPa | Ικανότητα υπερφόρτωσης: | ≤ 1,5 φορές της ονομαστικής περιοχής |
| Θερμοκρασία λειτουργίας: | -20ºC ~ 80ºC | Θερμοκρασία αποθήκευσης: | -40ºC ~ 120ºC |
| Υλικό διάφραγμα: | 316 λίτρα | Σήμα εξόδου: | 4 ~ 20mA, 0 ~ 10/20mA, 0/1 ~ 5V, 0/1 ~ 10V, 0.5 ~ 4.5V, RS485 |
| Επισημαίνω |
Αισθητήρας πίεσης με σφιγκτήρα 1.5 ιντσών,Μεταδότης υψηλής πίεσης υψηλής θερμοκρασίας,αισθητήρας πυριτίου με μεγάλο διάφραγμα |
||
Product Description
Σφιγκτήρας 1,5" για εγκατάσταση αισθητήρα πίεσης πομπού σε επίπεδο υψηλής θερμοκρασίας μεγάλου διαφράγματος
BP93420-IQ Πομπός πίεσης
Εισαγωγή Προϊόντος
BP93420-IQT Σφιγκτήρας 1,5 mm για εγκατάσταση πομπού υψηλής θερμοκρασίας μεγάλου διαφράγματος. Το κύκλωμα επεξεργασίας σήματος βρίσκεται μέσα σε ένα περίβλημα από ανοξείδωτο χάλυβα, μετατρέποντας το σήμα του αισθητήρα σε ένα τυπικό σήμα εξόδου. Αυτός ο πομπός πίεσης χρησιμοποιείται κυρίως σε χώρους όπου απαιτούνται υψηλές συνθήκες υγιεινής, διασφαλίζοντας αξιόπιστες και ακριβείς μετρήσεις πίεσης σε περιβάλλοντα υγιεινής.
Χαρακτηριστικά προϊόντος
- Διάφορες επιλογές διεπαφής πίεσης
- Σχεδιασμένο για εφαρμογές υγιεινής για την αποφυγή μεσαίας απολέπισης
- Υψηλή ακρίβεια με πλήρως ανοξείδωτη κατασκευή
- Εύκολο στο καθάρισμα
Εφαρμογές
- Κατάλληλο για μέτρηση μη διαβρωτικών αερίων και υγρών με 316L
- Ιδανικό για την προστασία του περιβάλλοντος και τις χημικές βιομηχανίες
- Χρησιμοποιείται στη ναυτιλιακή και αεροπορική βιομηχανία
- Κατάλληλο για χρήση στις βιομηχανίες ιατρικής, βιοφαρμακευτικής και υγιεινής τροφίμων
Παράμετροι Απόδοσης
| Εύρος μέτρησης | 0~35Kpa…~3,5MPa |
|---|---|
| Τύπος πίεσης | Πίεση μετρητή, Απόλυτη πίεση, σφραγισμένη πίεση |
| Παραφορτώνω | ≤ 1,5 φορές της ονομαστικής περιοχής |
| Ακρίβεια @ 25ºC | ±0,25% (Τυπικό) ±0,5% (Μέγιστο) |
| Επαναληψιμότητα | 0,1% FS |
| Υστέρηση | 0,1% FS |
| Μακροπρόθεσμη Σταθερότητα | ±0,1%FS/Έτος(Τυπικό) ±0,2%FS/Έτος(Μέγιστο) |
| Μετατόπιση θερμοκρασίας μηδενικού σημείου | ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa) |
| Μετατόπιση θερμοκρασίας σε πλήρη κλίμακα | ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa) |
| Απόκριση συχνότητας | 2,4 Khz |
| Θερμοκρασία αντιστάθμισης | -20-70ºC (≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20ºC~80ºC |
| Θερμοκρασία αποθήκευσης | -40ºC~120ºC |
| Δόνηση | 10g,55Hz ~ 2kHz |
| Υλικό Στέγασης | 304.316 λίτρα |
| Υλικό διαφράγματος | 316 λίτρα |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Αξιολόγηση αντιεκρηκτική | Ex ia IIC T6 Ga |
| Αξιολόγηση Προστασίας | IP65 |
| Βάρος | ~0,55 κιλά |
Προδιαγραφές σήματος εξόδου
| Σήμα εξόδου | Τάση τροφοδοσίας | Τύπος εξόδου |
|---|---|---|
| 4~20mA | 12~30VDC | σύρμα 2/3/4 |
| 0~10/20mA | 3 σύρμα | |
| 0/1~5V 0/1~10V 0,5~4,5V |
5 VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3,6~30V / Μπαταρία | 4 σύρμα |
Παραδείγματα Επιλογής
Οδηγός παραγγελίας
BP93420XX Πομπός πίεσης
Κατασκευή περιγράμματος
| ΙΒ | Πομπός γενικής πίεσης |
|---|---|
| IX | Πομπός πίεσης οθόνης |
| ΔΗΛ | Πομπός αεροπορικής πίεσης ανθεκτικός σε κραδασμούς |
| IIC/III | Βιομηχανικός γενικός/Πομπός πίεσης οθόνης |
| ΑΝ | Πομπός πίεσης ανθεκτικός στην υγρασία |
| ΙΙΕ/ΙΙΙΕ | Γενικός/Πομπός πίεσης οθόνης |
| ΣΕ | Ειδικός πομπός πίεσης κλιματισμού |
| IC | Πομπός πίεσης υψηλής θερμοκρασίας |
| IQ/IQT | Πομπός πίεσης μεγάλου διαφράγματος/υψηλής θερμοκρασίας |
Εύρος μέτρησης
-100kPa…0kPa ~ 35kPa…3,5MPa
(0-X)Kpa ή MPa | X: Υποδεικνύει το πραγματικό εύρος μέτρησης
Τροφοδοτικό
| Δ1 | 24 VDC |
| Δ2 | 5 VDC |
| D3 | Αλλος |
Σήμα εξόδου
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0,5~4,5VDC |
Ηλεκτρική Σύνδεση
| Β1 | Hirschmann |
| Β2 | PG7 Βύσμα |
| Β3 | Σφραγισμένη έξοδος καλωδίου |
| Β4 | 2088 Βιομηχανικό περίβλημα |
| Β5 | 2088 Βιομηχανικό περίβλημα με οθόνη |
| Β6 | Αλλος |
Τύπος πίεσης
| σολ | Πίεση μετρητή |
| ΕΝΑ | Απόλυτη πίεση |
| μικρό | Σφραγισμένη πίεση αναφοράς |
Συμβουλές παραγγελίας
- Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το προς μέτρηση μέσο είναι συμβατό με τα μέρη επαφής του προϊόντος.
- Κατά την παραγγελία, σημειώστε ότι τα αντιεκρηκτικά προϊόντα τύπου δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης.
- Όταν παραγγέλνετε πομπούς με κεφαλή οθόνης LCD ή LED, η παροχή ρεύματος για τον πομπό δεν πρέπει να είναι μικρότερη από 20 VDC.
- Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαθιστούν συσκευές αντικεραυνικής προστασίας επιτόπου και να διασφαλίζουν ότι το προϊόν και το τροφοδοτικό είναι αξιόπιστα γειωμένα.
- Το ονομαστικό εύρος θερμοκρασίας λειτουργίας του δακτυλίου O από καουτσούκ Fluoro είναι -20ºC έως 250ºC. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20ºC, είναι απαραίτητο να επιλέξετε στεγανοποιητικό δακτύλιο EPDM.
- Το προεπιλεγμένο μήκος καλωδίου είναι 1,5 m, διαθέσιμο σε τρία υλικά. Εάν δεν προσδιορίζεται, θα παρέχεται με υλικό καλωδίου πολυαιθυλενίου. Εάν χρειάζεστε διαφορετικό υλικό καλωδίου, προσδιορίστε το στην παραγγελία.
- Για ειδικές απαιτήσεις όπως ισχυροί κραδασμοί, στιγμιαία δύναμη κρούσης, ισχυρές ηλεκτρομαγνητικές παρεμβολές ή παρεμβολές ραδιοσυχνοτήτων, ενημερώστε την εταιρεία μας και προσδιορίστε τις στην παραγγελία.
Πληροφορίες εταιρείας
Συχνές Ερωτήσεις
Ε: Ποια είναι τα χαρακτηριστικά των πομπών του αισθητήρα πίεσης;
Α: Υψηλή ακρίβεια, ανθεκτικότητα και εξαιρετική απόδοση. Προσαρμογή διαθέσιμη.
Ε: Μπορώ να προσαρμόσω τις ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης το μήνα, επομένως είμαστε πλήρως σε θέση να καλύψουμε τις ανάγκες παραγγελιών μεγάλης κλίμακας. Ωστόσο, καλό είναι να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε τον ομαλό προγραμματισμό παραγωγής και παράδοσης.
Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τυπικά μοντέλα. Τα προσαρμοσμένα προϊόντα ενδέχεται να διαφέρουν.
Ε: Πώς τιμολογούνται τα προϊόντα; Κάποιες εκπτώσεις;
Α: Ανταγωνιστική τιμολόγηση με εκπτώσεις για μαζικές παραγγελίες ή μακροπρόθεσμους συνεργάτες.
Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και εξυπηρέτηση μετά την πώληση;
Α: Ο χρόνος εγγύησής μας είναι 24 μήνες μετά την αποστολή και οι υπηρεσίες μας μετά την πώληση θα απαντήσουν με τις ερωτήσεις σας σε 24 ώρες, η απομακρυσμένη οδηγία από το δίκτυο υπολογιστή είναι πάντα διαθέσιμη.
