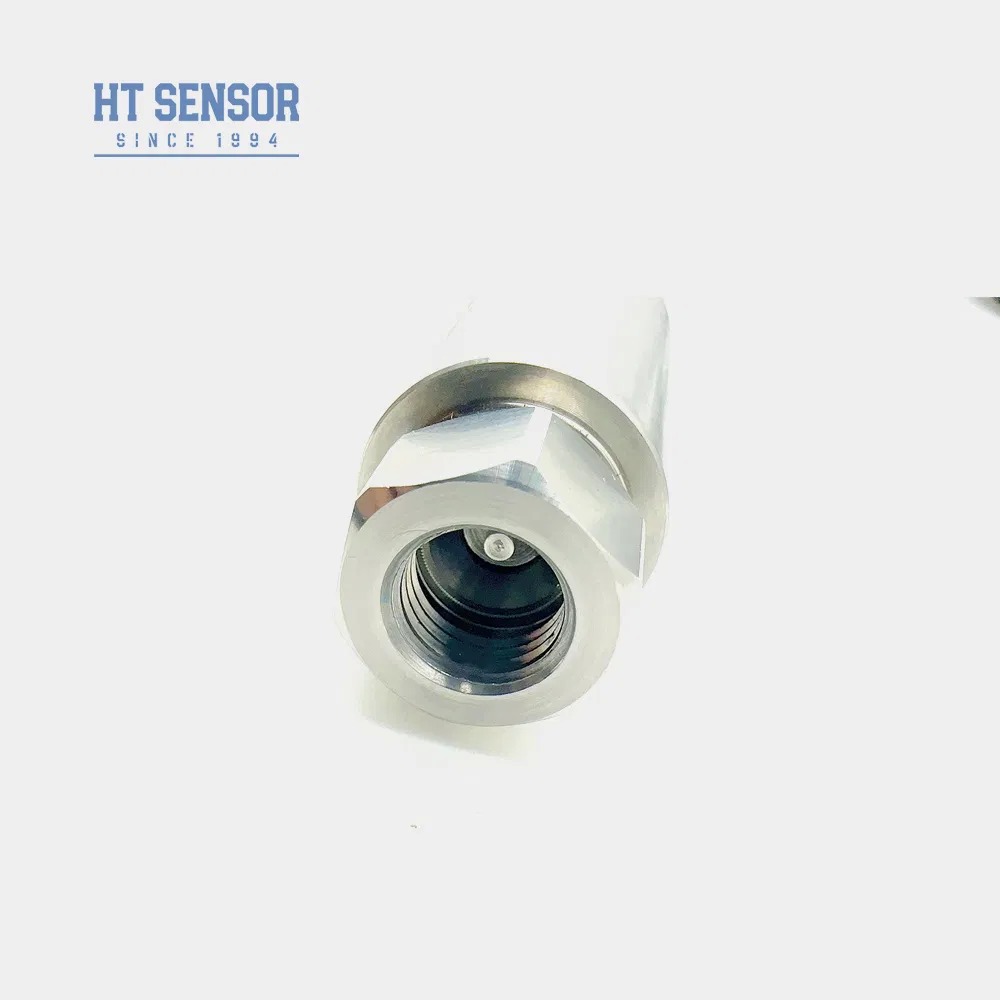

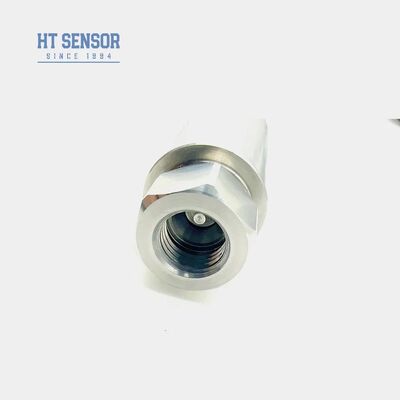

Hengtong 4-20mA Αισθητήρας Πίεσης Αέρα Αισθητήρας Πίεσης Πιεζοαντίστασης Πυριτίου Βιομηχανικός
Λεπτομέρειες προϊόντος
| Μοντέλο ΑΡΙΘ.: | BP156 | Μέσο μέτρησης: | Αέριο και υγρό |
|---|---|---|---|
| Βαθμός ακρίβειας: | 0,5% | Εύρος πίεσης: | 0kPa~10kPa...40MPa |
| Αξιολόγηση IP: | ip65 | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υλικό Στέγασης: | 304 | Επενδύσεις Temp.: | 0-70℃ |
| Υλικό διάφραγμα: | 316 λίτρα | Σήμα εξόδου: | 4~20mA / 0,5-4,5V |
| Τάση τροφοδοσίας: | 12~30VDC / 5VDC | Τύπος εξόδου: | σύρμα 2/3/4 |
| Βάρος: | ~ 0,25 kg | ||
| Επισημαίνω |
Πομπός πίεσης αέρα 4-20mA,Ανιχνευτής πίεσης πυριτίου,βιομηχανικός αισθητήρας πίεσης με εγγύηση |
||
Περιγραφή προϊόντος
- Μεγάλο εύρος μέτρησης με κατασκευή από ανοξείδωτο χάλυβα
- Διατίθενται πολλαπλές διαμορφώσεις διασύνδεσης πίεσης
- Συμπαγής και ελαφρύς σχεδιασμός για εύκολη εγκατάσταση
- Μέτρηση υψηλής ακρίβειας με όλη την κατασκευή από ανοξείδωτο χάλυβα
- Ρυθμιζόμενη βαθμονόμηση μηδέν και πλήρους κλίμακας
- Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών χρησιμοποιώντας ανοξείδωτο χάλυβα 316L
- Εφαρμογές στη ναυτιλία και την αεροπορική βιομηχανία
- Έλεγχος βιομηχανικής διεργασίας σε πετρέλαιο, χημικά, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
- Υδραυλικά και πνευματικά συστήματα ελέγχου
| Εύρος Μέτρησης | 0kPa ~ 10kPa…5MPa |
|---|---|
| Τύπος πίεσης | Πίεση μετρητή, Απόλυτη πίεση, Σφραγισμένη πίεση |
| Ικανότητα Υπερφόρτωσης | ≤ 1.5 φορές του ονομαστικού εύρους |
| Ακρίβεια @ 25ºC | ±0.25% (Τυπικό) ±0.5% (Μέγιστο) |
| Επαναληψιμότητα & Υστέρηση | 0.02%F.S(Τυπ.) 0.05%F.S(Μέγ.) |
| Σταθερότητα Μακράς Διάρκειας | ±0.1%F.S/Έτος(Τυπ.) ±0.2%F.S/Έτος(Μέγ.) |
| Μετατόπιση θερμοκρασίας μηδενικού σημείου | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Μετατόπιση θερμοκρασίας πλήρους κλίμακας | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Απόκριση συχνότητας | 2.4Khz |
| Θερμοκρασία αντιστάθμισης | 0-70ºC(≤10mpa,προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20ºC~80ºC |
| Θερμοκρασία αποθήκευσης | -40ºC~120ºC |
| Αντίσταση κραδασμών | 10g,55Hz ~ 2kHz |
| Υλικό περιβλήματος | 304,316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Βαθμός προστασίας από έκρηξη | Ex db IIC T6 Gb |
| Βαθμός προστασίας | IP65 |
| Σφράγιση δακτυλίου O | Φθοριοκαουτσούκ |
| Βάρος | ~0.05kg |
| Σήμα εξόδου | Τάση τροφοδοσίας | Τύπος εξόδου |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 καλώδια |
| 0~10/20mA | 3 καλώδια | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC |
- Βεβαιωθείτε ότι το μετρούμενο μέσο είναι συμβατό με τα υλικά επαφής του προϊόντος
- Τα μοντέλα με προστασία από έκρηξη δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης
- Οι πομποί με οθόνη LCD ή LED απαιτούν τροφοδοσία ≥20VDC
- Εγκαταστήστε συσκευές προστασίας από κεραυνούς και εξασφαλίστε σωστή γείωση για αξιόπιστη λειτουργία
- Για θερμοκρασίες λειτουργίας κάτω από -20ºC, επιλέξτε σφράγιση δακτυλίου O EPDM αντί για φθοριοκαουτσούκ
- Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m (υλικό πολυαιθυλενίου)
- Καθορίστε ειδικές απαιτήσεις για κραδασμούς, κρούσεις ή ηλεκτρομαγνητικές παρεμβολές
| Κωδικός | Διάρθρωση περιγράμματος |
|---|---|
| 5 | Βύσμα Packard |

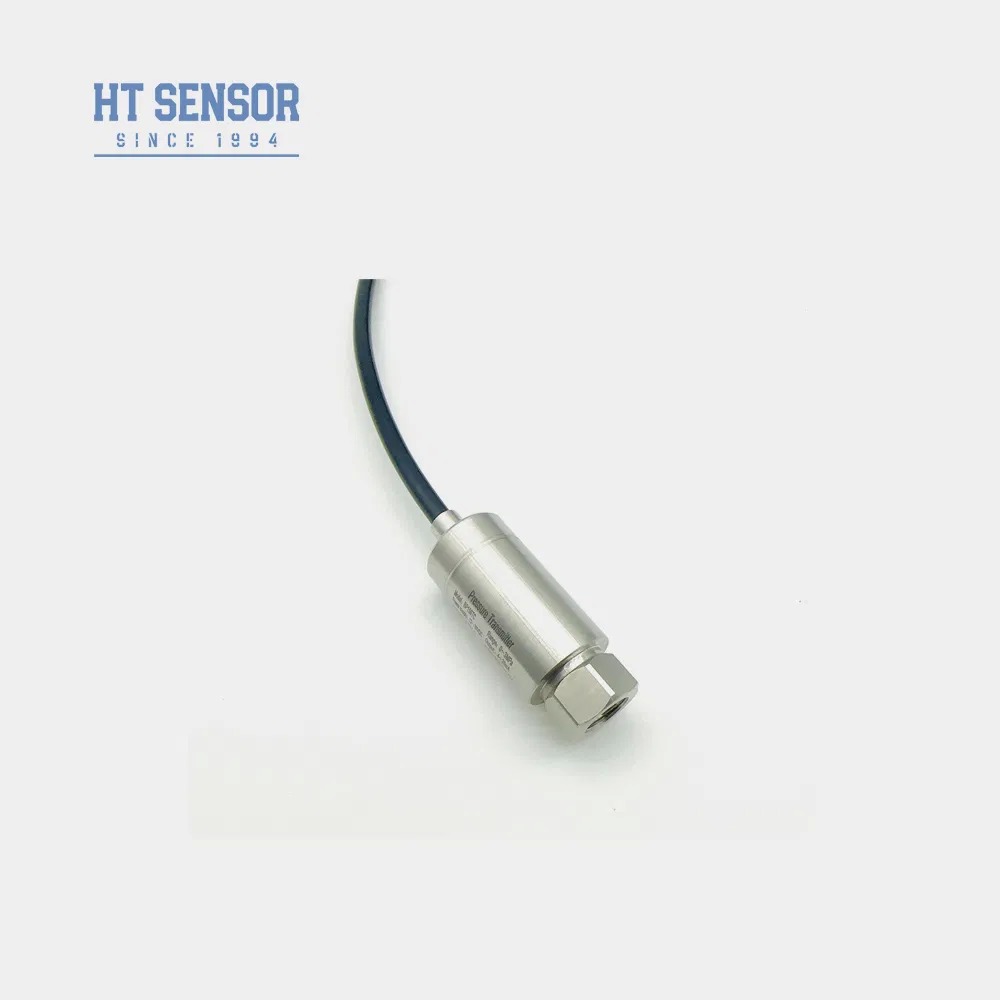

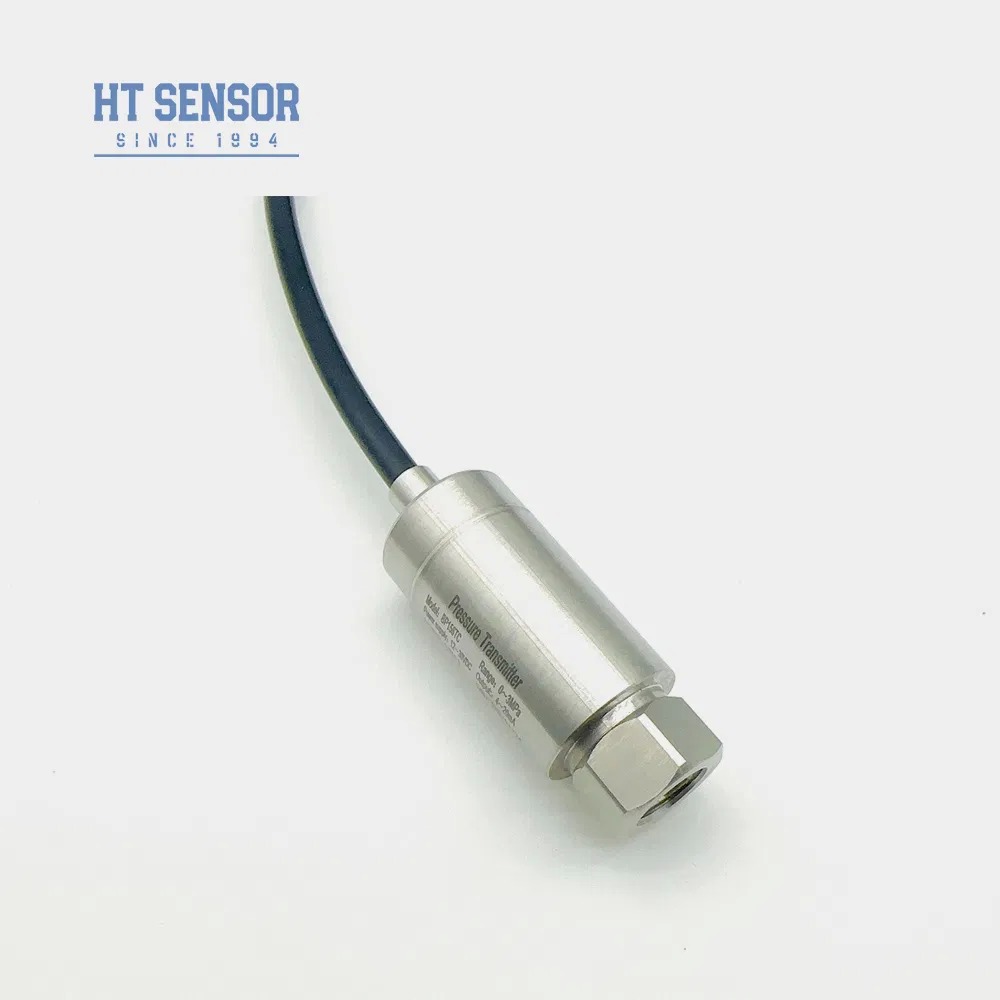

| 6 | Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρων |
| 7 | Μίνι σύνδεσμος Hirschmann |
| 8 | Μεγάλος σύνδεσμος Hirschmann |
(0-X)Kpa ή MPa | X: Υποδεικνύει το πραγματικό εύρος μέτρησης
| Κωδικός | Τροφοδοσία |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Άλλο |
| Κωδικός | Σήμα εξόδου |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Κωδικός | Σύνδεση πίεσης |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Άλλοι(¢50.4 Φλάντζα) |
| Κωδικός | Ηλεκτρική σύνδεση |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Έξοδος καλωδίου σφραγισμένη 1,5 μέτρων |
| B4 | Άλλο |
| Κωδικός | Τύπος πίεσης |
|---|---|
| G | Πίεση μετρητή |
| A | Απόλυτη πίεση |
| S | Σφραγισμένη πίεση αναφοράς |
Τα κυριότερα σημεία του προϊόντος
Πομπούς Πίεσης BP156Ο πομπός πίεσης BP156 είναι μια οικονομικά αποδοτική λύση ειδικά σχεδιασμένη για αεροσυμπιεστές και εξοπλισμό ψύξης. Ενσωματώνοντας προηγμένη τεχνολογία με το ιδιόκτητο κύκλωμα πομπού υψηλής απόδοσης, αυτό το προϊόν προσφέρει εξαιρετική αξιοπιστία σε απαιτητικά βιομηχανικά περιβά...
