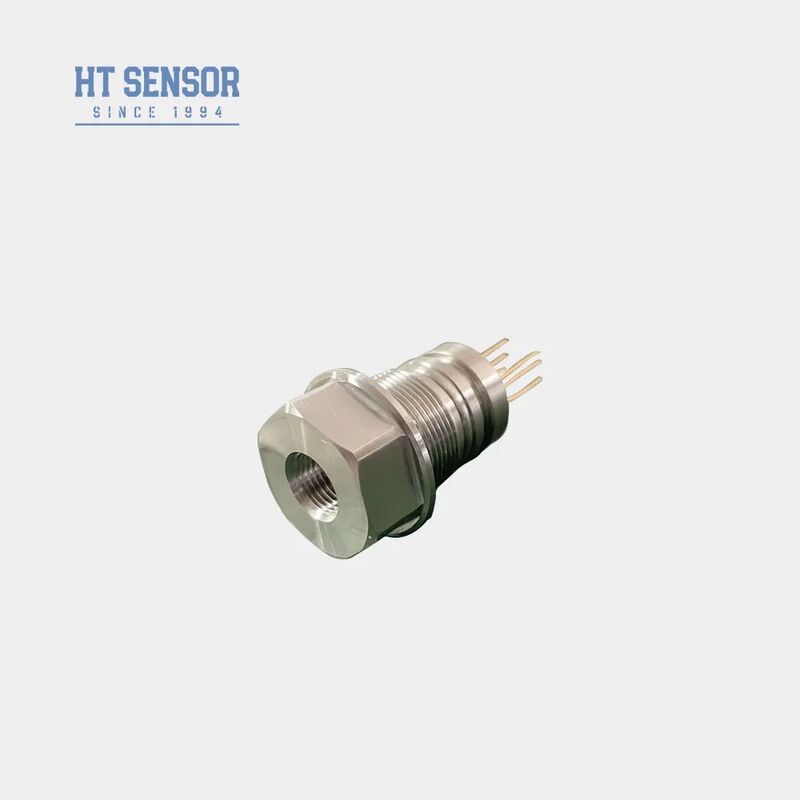

Κυψέλη αισθητήρα πίεσης HT30 με σύνδεση σπειρώματος Τάση Αισθητήρας επιπέδου σπειρώματος
Product Details
| Μοντέλο ΑΡΙΘ.: | HT30 | Σήμα εξόδου: | Αναλογικό σήμα τύπου mv |
|---|---|---|---|
| Διαδικασία Παραγωγής: | Ολοκλήρωση | Υλικό: | Ανοξείδωτο ατσάλι |
| Τύπος καλωδίωσης: | Τέσσερα καλώδια | Μέσο μέτρησης: | Αέριο και υγρό |
| Αξιολόγηση IP: | ip65 | Εξουσία: | 1,5mA |
| Νήμα: | G1/4 και ούτω καθεξής | Θερμοκρασία λειτουργίας: | -20~80 ºC |
| Θερμοκρασία αποθήκευσης: | -40~125 ºC | Βάρος: | ~ 63 γρ |
| Επισημαίνω |
Αισθητήρας πίεσης με σύνδεση σπειρώματος HT30,ανιχνευτής πίεσης πυριτίου με εγγύηση,Κυψέλη αισθητήρα επιπέδου σπειρώματος τάσης |
||
Product Description
- Προηγμένη τεχνολογία με θήκη από ανοξείδωτο χάλυβα 316L και υλικά διαφράγματος υψηλής ποιότητας, συμπεριλαμβανομένου του τιτανίου και του Hastelloy
- Συστήματα πάχους ταινίας για ακριβή αντιστάθμιση θερμοκρασίας και διόρθωση μηδενικού σημείου
- Διαθέσιμες πολλαπλές επιλογές διεπαφής πεδίου
- Συσκευή από ένα κομμάτι συγκολλημένη με συμπαγές μέγεθος και υψηλή αξιοπιστία
- Ιδρύματα βιομηχανικών διεργασιών, συμπεριλαμβανομένων πετρελαίου, χημείας, μεταλλουργίας, ενέργειας και υδρολογίας
- Ναυτιλιακές και αεροπορικές βιομηχανίες
- Υδραυλικά και πνευματικά συστήματα ελέγχου
- Εφαρμογές ελέγχου διαδικασιών
- Δυναμική παροχή: ≤2mA DC (τυπική 1.5mA DC)
- Αντίσταση εισόδου: 2,5KΩ~6KΩ
- Αντίσταση εξόδου: 2,5KΩ~6KΩ
- Ηλεκτρική σύνδεση: Χρυσοκάλυβες καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm
| Πεδίο μέτρησης | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
|---|---|---|
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |
| Σφραγισμένο | 3500KPaS, 7MPaS, 10MPaS, 20MPaS |
| Παράμετρος | Τύπος | Μαξ | Μονάδα |
|---|---|---|---|
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S |
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S |
| Υστερέση | 0.05 | 0.1 | % F.S |
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV |
| Πλήρης έκδοση κλίμακας (≤20KPa) | 50 ± 10 | 50±30 | mV |
| Πλήρης έκδοση κλίμακας (≥ 35 kPa) | 100±10 | 100±30 | mV |
| Μηδενική μετατόπιση θερμοκρασίας (≤20KPa) | ±1 | ±2 | % F.S |
| Μηδενική θερμοκρασία εκτόξευσης (≥ 35 kPa) | ±0.5 | ±1 | % F.S |
| Τροποποίηση θερμοκρασίας πλήρους κλίμακας (≤20KPa) | ±1 | ±2 | % F.S |
| Πλήρης κλίμακας θερμοκρασιακή διακύμανση (≥ 35 kPa) | ±0.5 | ±1 | % F.S |
| Αντισταθμισμένη θερμοκρασία (≤20KPa) | 0 ~ 50 | oC | |
| Αντισταθμισμένη θερμοκρασία (≥ 35 kPa) | 0 ~ 70 | oC | |
| Θερμοκρασία λειτουργίας | -20~80 | oC | |
| Θέρμανση αποθήκευσης | -40~125 | oC | |
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | ||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | ||
| Μακροπρόθεσμη σταθερότητα | 0.2 % Φ.Σ./έτος | ||
| Υλικό διαφράγματος | 316L | ||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | ||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||
| Σοκ | 100 γραμμάρια, 11 λεπτά | ||
| Χρόνος απόκρισης | ≤ 1 ms | ||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | ||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | ||
| Βάρος | ~ 63g | ||
- Διασφάλιση της ορθής προσαρμογής μεταξύ του μεγέθους του πυρήνα και του σπιτιού του πομπού για την απαιτούμενη αεροστεγή
- Προσανατολίστε το σπίτι κατακόρυφα και να εφαρμόσει ακόμη πίεση κατά τη διάρκεια της συναρμολόγησης για να αποφευχθεί η βλάβη της πλάκας αντιστάθμισης
- Παροχή ειδικών οδηγιών κατά την παραγγελία εάν το μέτριο μέσο είναι ασυμβίβαστο με το υλικό διαφράγματος 316L
- Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη
- Κρατήστε ανοιχτά τα σημεία του πυρήνα του μετρητή πίεσης στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, ατμού ή διαβρωτικών μέσων
- Αναφορά στην πραγματική ετικέτα πυρήνα για τυχόν αλλαγές στη διαμόρφωση μολύβδου καρφίτσης
