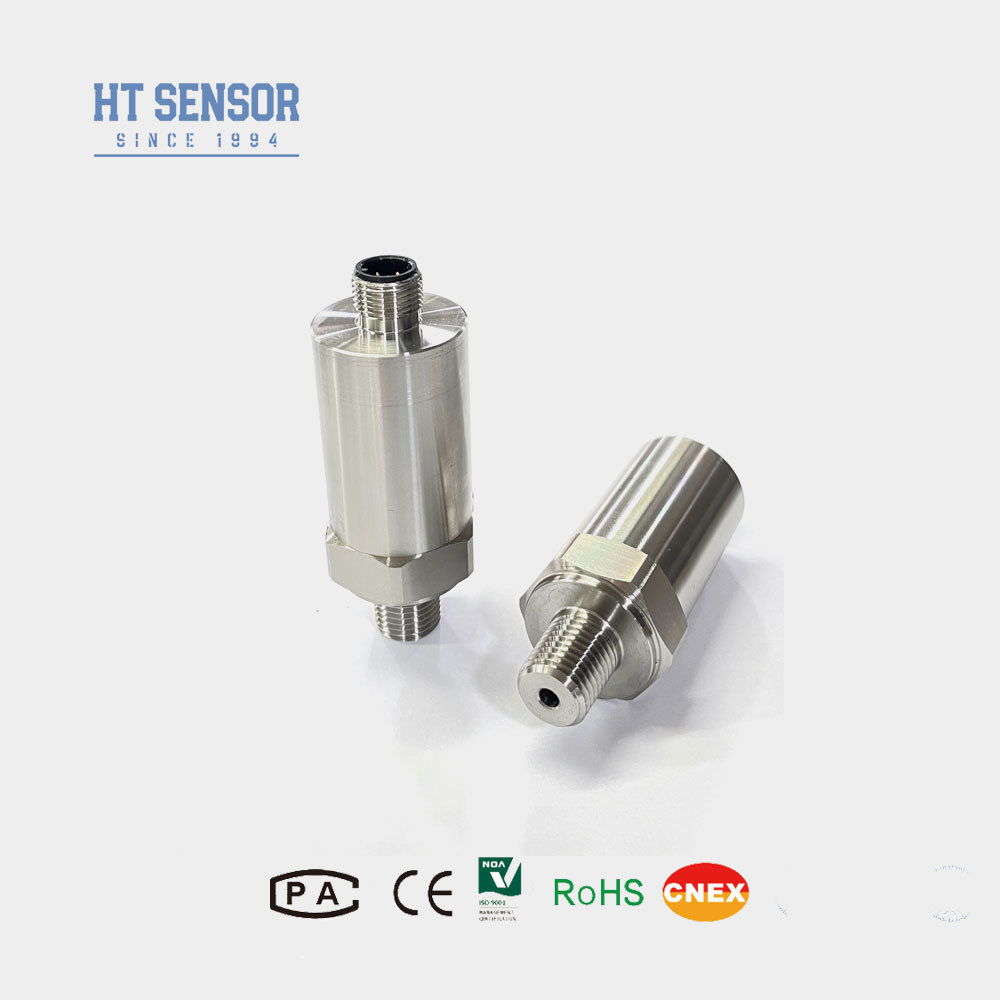

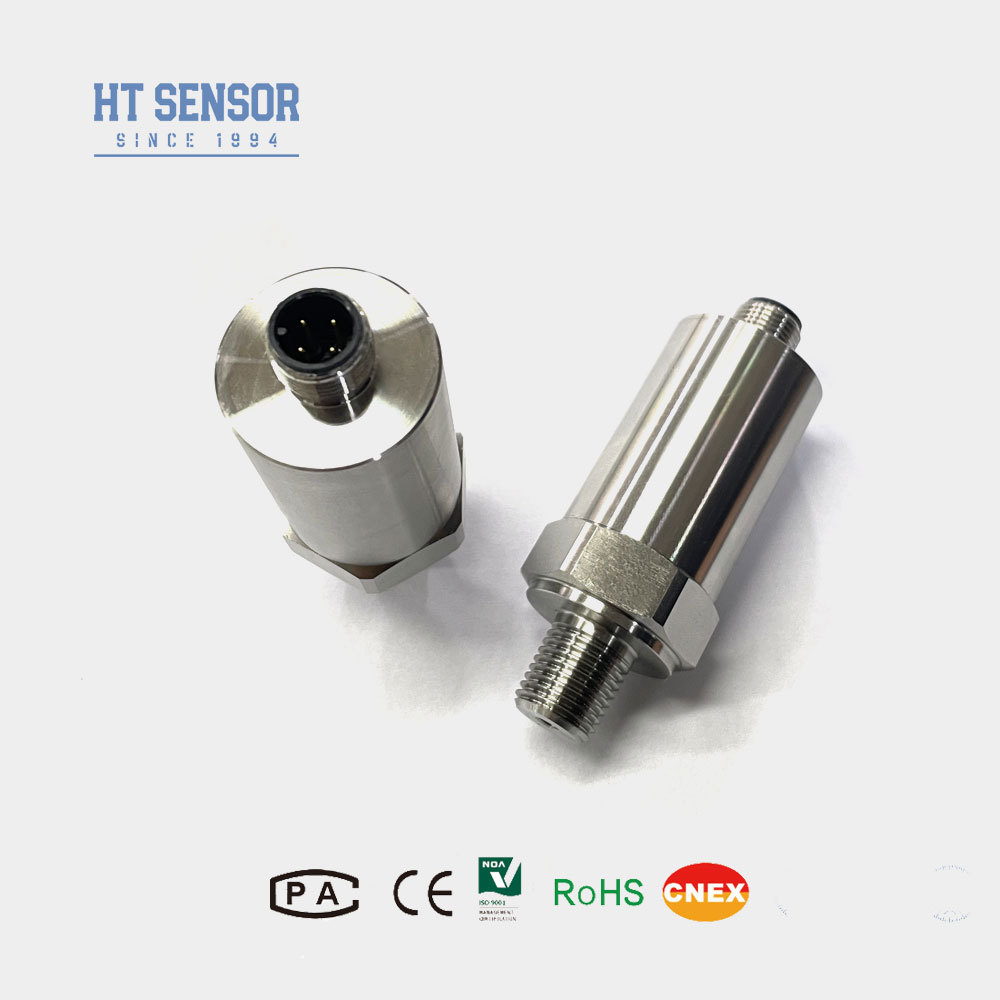

Βιομηχανικός αισθητήρας πίεσης BP156 Μεταδότης πίεσης με αισθητήρα επιπέδου M12*1 G1/4
Product Details
| Μοντέλο ΑΡΙΘ.: | BP156 | Μέσο μέτρησης: | Υγρό |
|---|---|---|---|
| Βαθμός ακρίβειας: | 0.5g | Εύρος πίεσης: | 0kpa~10kpa……40MPa |
| Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση | Θερμοκρασία αποζημίωσης: | -10 ℃ ~ 70 ℃ |
| Παραφορτώνω: | ≤ 1,5 φορές της ονομαστικής περιοχής | Ακρίβεια: | ± 0,25% (τύπος) ± 0,5% (μέγιστο) |
| Μακροπρόθεσμη σταθερότητα: | ± 0,1%FS/έτος (τύπος) ± 0,2%FS/έτος (Max.) | Θερμοκρασία λειτουργίας: | -20ºC ~ 80ºC |
| Θερμοκρασία αποθήκευσης: | -40ºC ~ 120ºC | Υλικό διάφραγμα: | 316 λίτρα |
| Βάρος: | ~ 0,25 kg | ||
| Επισημαίνω |
ανιχνευτής πίεσης πυριτίου με εγγύηση,Αισθητήρας πίεσης πυριτίου υψηλής ακρίβειας,Βιομηχανικός αισθητήρας πίεσης πυριτίου |
||
Product Description
- Ευρύ φάσμα μετρήσεων με δομή από ανοξείδωτο χάλυβα και διαφορετικές μορφές διεπαφής πίεσης
- Κατασκευή από ανοξείδωτο χάλυβα με βαθμό προστασίας IP65
- Μηδενική και πλήρης κλίμακας ρυθμιζόμενη βαθμονόμηση
- Υψηλή ακρίβεια με όλη τη δομή από ανοξείδωτο χάλυβα
- Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
- Εφαρμογές στον τομέα της ναυτιλίας και της αεροπορίας
- Βιομηχανικές διαδικασίες επί τόπου, συμπεριλαμβανομένων πετρελαίου, χημικών, μεταλλουργίας, παραγωγής ηλεκτρικής ενέργειας και υδρολογίας
- Υδραυλικά και πνευματικά συστήματα ελέγχου
| Πεδίο μέτρησης | 0kPa ~ 10kPa...40MPa |
|---|---|
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τύπου) ±0,5% (μέγιστο) |
| Επαναληπτότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10MPa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας | IP65 |
| Βάρος | ~ 0,25 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
|---|---|---|
| 4 ~ 20mA 0~10/20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0/1 ~ 5V 0/1~10V 0.5 ~ 4.5V | 5VDC | 3 καλώδια |
- Βεβαιωθείτε ότι το μετρούμενο μέσο είναι συμβατό με τα μέρη επαφής του προϊόντος
- Τα προϊόντα τύπου ανθεκτικών σε έκρηξη δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης
- Για τους πομπούς με κεφαλές οθόνης LCD ή LED, η παροχή ισχύος δεν πρέπει να είναι χαμηλότερη από 20VDC
- Εγκατάσταση συσκευών προστασίας από κεραυνές και διασφάλιση της κατάλληλης γείωσης για αξιόπιστη λειτουργία
- Για θερμοκρασίες λειτουργίας κάτω των -20oC, επιλέξτε την σφραγίδα O-ring EPDM αντί του φθοριούχου ελαστικού
- Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m (υλικό πολυαιθυλενίου) - καθορίστε εναλλακτικές λύσεις με τη σειρά
- Ενημερώστε μας για ειδικές απαιτήσεις, όπως ισχυρές δονήσεις, δύναμη πρόσκρουσης ή ηλεκτρομαγνητικές παρεμβολές
| Κωδικός | Σχέδιο κατασκευής |
|---|---|
| 5 | Πύλη Packard |
| 6 | Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα |
| 7 | Μίνι σύνδεσμος Hirschmann |
| 8 | Μεγάλος σύνδεσμος Hirschmann |
| Κωδικός | Ηλεκτρική τροφοδοσία |
|---|---|
| Δ1 | 24VDC |
| D2 | 5VDC |
| Δ3 | Άλλα |
| Κωδικός | Σήμα εξόδου |
|---|---|
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Κωδικός | Σύνδεση πίεσης |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Άλλοι (π.χ. πλέγματα) |
| Κωδικός | Ηλεκτρική σύνδεση |
|---|---|
| Β1 | Χίρσμαν |
| Β2 | PG7 |
| Β3 | Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα |
| Β4 | Άλλα |
| Κωδικός | Τύπος πίεσης |
|---|---|
| G | Πίεση μετρητή |
| Α | Απόλυτη πίεση |
| S | Σφραγισμένη πίεση αναφοράς |
Product Highlights
BP156 Μεταδότης πίεσηςΟ πομπός πίεσης BP156 χρησιμοποιεί τον πυρήνα που γεμίζει λάδι με ανθεκτική στην πίεση μεμονωμένη μεμβράνη πυρήνα πυριτίου της σειράς HT ως στοιχείο μέτρησης σήματος.Το κύκλωμα επεξεργασίας σήματος βρίσκεται μέσα σε ένα στερεόλιθο στερέωμαΤο προϊόν έχει υποβληθεί σε αυστηρές δο...
