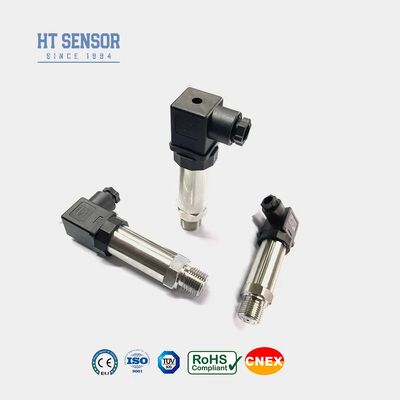

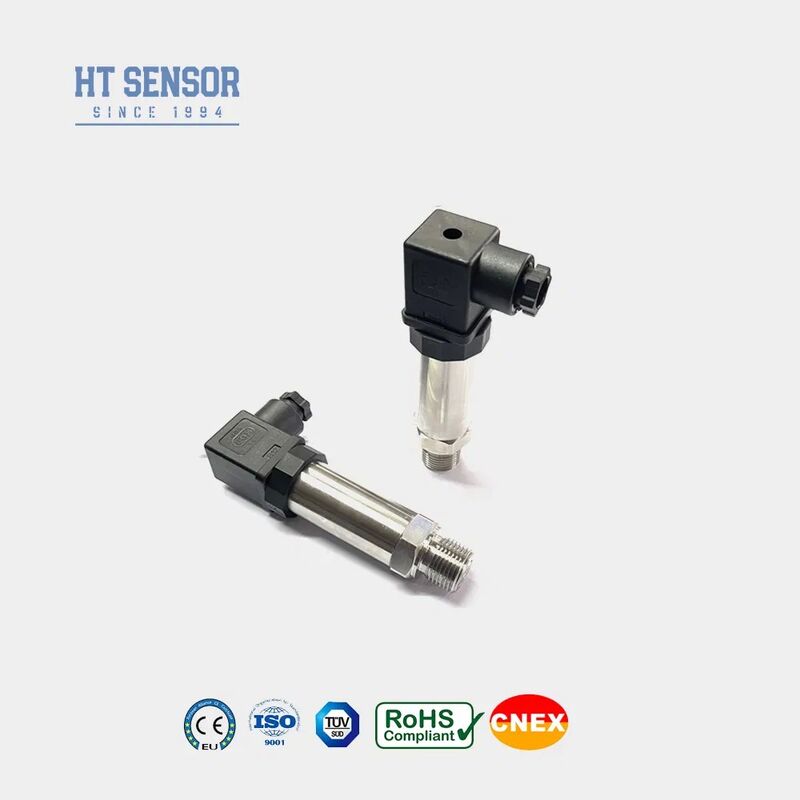

IP65 4-20mA 316L μεταδότης πίεσης από ανοξείδωτο χάλυβα και αισθητήρας επιπέδου για βιομηχανικές εφαρμογές
Λεπτομέρειες προϊόντος
| Μοντέλο Αρ.: | BP93420-IB | Μέσο μέτρησης: | Υγρό |
|---|---|---|---|
| Βαθμός Ακρίβειας: | 0,5 γρ | Εύρος πίεσης: | 0kpa~10kpa...100MPa |
| Αξιολόγηση IP: | IP65 | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υλικό στέγασης: | 316 λίτρα | Μακροπρόθεσμη σταθερότητα: | +-0,2% Φ.Σ./έτος (τύπος) |
| Εύρος μέτρησης: | -100kPa…0kPa ~ 10kPa…100MPa | Παραφορτώνω: | ≤ 1,5 φορές της ονομαστικής περιοχής |
| Ακρίβεια @ 25ºC: | ± 0,25% (τυπικό) ± 0,5% (μέγιστο) | Επαναληψιμότητα: | 0.1%FS |
| Υστέρηση: | 0.1%FS | Θερμοκρασία λειτουργίας: | -20ºC ~ 80ºC |
| Σήμα εξόδου: | 4 ~ 20mA, 0 ~ 10/20mA, 0/1 ~ 5V, 0/1 ~ 10V, 0.5 ~ 4.5V | ||
| Επισημαίνω |
Δοκιμαστική συσκευή,4-20ma αισθητήρας επιπέδων,316l μετατροπέας πίεσης από ανοξείδωτο χάλυβα |
||
Περιγραφή προϊόντος
- Ευρύ εύρος μέτρησης με κατασκευή από ανοξείδωτο χάλυβα
- Διατίθενται πολλαπλές διαμορφώσεις διεπαφής πίεσης
- Συμπαγής και ελαφρύς σχεδιασμός
- Ρυθμιζόμενη βαθμονόμηση μηδενικής και πλήρους κλίμακας
- Υψηλή ακρίβεια με πλήρως ανοξείδωτη δομή
- Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών χρησιμοποιώντας ανοξείδωτο χάλυβα 316L
- Εφαρμογές ναυτιλιακής και αεροπορικής βιομηχανίας
- Βιομηχανικές διεργασίες, συμπεριλαμβανομένων πετρελαίου, χημικών, μεταλλουργίας, παραγωγής ενέργειας και υδρολογίας
- Υδραυλικά και πνευματικά συστήματα ελέγχου
| Εύρος Μέτρησης | -100kPa…0kPa ~ 10kPa…100MPa |
| Τύπος Πίεσης | Πίεση Μανόμετρου, Απόλυτη Πίεση, Σφραγισμένη Πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές του ονομαστικού εύρους |
| Ακρίβεια @ 25ºC | ±0,25% (Τυπικό) ±0,5% (Μέγιστο) |
| Επαναληψιμότητα | 0,1%FS |
| Υστέρηση | 0,1%FS |
| Μακροπρόθεσμη Σταθερότητα | ±0,1%F.S/Έτος (Τυπικό) ±0,2%F.S/Έτος (Μέγιστο) |
| Μετατόπιση Μηδενικού Σημείου Θερμοκρασίας | ±0,03%F.S/ºC(≤100KPa) ±0,02%F.S/ºC(>100KPa) |
| Μετατόπιση Θερμοκρασίας Πλήρους Κλίμακας | ±0,03%F.S/ºC(≤100KPa) ±0,02%F.S/ºC(>100KPa) |
| Θερμοκρασία Αντιστάθμισης | 0-70ºC(≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία Λειτουργίας | -20ºC~80ºC |
| Θερμοκρασία Αποθήκευσης | -40ºC~120ºC |
| Δόνηση | 10g,55Hz ~ 2kHz |
| Υλικό Περιβλήματος | 304,316L |
| Υλικό Διαφράγματος | 316L |
| Αντίσταση Μόνωσης | 100MΩ 100VDC |
| Βαθμός Αντιεκρηκτικής Προστασίας | Ex db IIC T6 Gb |
| Βαθμός Προστασίας | IP65 |
| Στεγανωτικός Δακτύλιος | Φθοροελαστομερές |
| Βάρος | ~0,15kg |
| Σήμα Εξόδου | Τάση Τροφοδοσίας | Τύπος Εξόδου |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 καλωδίων |
| 0~10/20mA | 3 καλωδίων | |
| 0/1~5V 0/1~10V 0,5~4,5V |
5VDC |
- Διασφαλίστε τη συμβατότητα του μέσου με τα μέρη επαφής του προϊόντος
- Τα αντιεκρηκτικά μοντέλα δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης
- Οι μετατροπείς με οθόνη LCD/LED απαιτούν τροφοδοσία ≥20VDC
- Εγκαταστήστε συσκευές προστασίας από κεραυνούς και διασφαλίστε τη σωστή γείωση
- Φθοροελαστομερές στεγανωτικός δακτύλιος με ονομαστική τιμή -20ºC έως 250ºC
- Για θερμοκρασίες κάτω των -20ºC, καθορίστε στεγανωτικό δακτύλιο EPDM
- Προεπιλεγμένο μήκος καλωδίου: 1,5m (υλικό πολυαιθυλενίου)
- Καθορίστε ειδικές απαιτήσεις: δόνηση, κρούση, ηλεκτρομαγνητική παρεμβολή EMI/RFI
| Κωδικός | Δομή Περιγράμματος
IB | Γενικός Μετατροπέας Πίεσης | IX | Μετατροπέας Πίεσης Οθόνης
IE | Ανθεκτικός σε Κρούσεις Μετατροπέας Πίεσης Αεροπορίας | IIC/III | Βιομηχανικός Γενικός/Μετατροπέας Πίεσης Οθόνης
IF | Ανθεκτικός στην Υγρασία Μετατροπέας Πίεσης | IIE/IIIE | Γενικός/Μετατροπέας Πίεσης Οθόνης
IN | Ειδικός Μετατροπέας Πίεσης Κλιματισμού | |
IC | Μετατροπέας Πίεσης Υψηλής Θερμοκρασίας | |
IQ1/IQ2 | Μετατροπέας Πίεσης Μεγάλης Διαφράγματος /Υψηλής Θερμοκρασίας | |
| Εύρος Μέτρησης | -0,1. . .0~0,01...100MPa
(0-X)Kpa ή MPa | X: Υποδεικνύει το Πραγματικό Εύρος Μέτρησης
| Κωδικός | Τροφοδοσία
D1 | 24VDC
D2 | 5VDC
D3 | Άλλο
| Κωδικός | Σήμα Εξόδου
S1 | 4~20mADC | S5 | 0~20mADC
S2 | 1~5VDC | S6 | 0~10VDC
S3 | 0~5VDC | S7 | 0,5~4,5VDC
S4 | 0~10mADC | |
| Κωδικός | Σύνδεση Πίεσης
J1 | M20×1,5
J2 | G1/2
J3 | G1/4
J4 | 7/16-20UNF
J5 | Άλλο
| Κωδικός | Ηλεκτρική Σύνδεση
B1 | Hirschmann
B2 | PG7 Βύσμα
B3 | Έξοδος Σφραγισμένου Καλωδίου
B4 | Βιομηχανικό Περίβλημα 2088
B5 | Βιομηχανικό Περίβλημα 2088 με Οθόνη
B6 | Άλλο
| Κωδικός | Τύπος Πίεσης
G | Πίεση Μανόμετρου
A | Απόλυτη Πίεση
S | Σφραγισμένη Πίεση Αναφοράς
Τα κυριότερα σημεία του προϊόντος
Πομπός πίεσης 4-20mA με βαθμολογία IP65 με κατασκευή από ανοξείδωτο χάλυβα 316L, ακρίβεια ±0,5% και μακροχρόνια σταθερότητα ±0,2%FS/έτος. Πιστοποιημένο ISO9001 με προσαρμοσμένες επιλογές διαθέσιμες για βιομηχανικές εφαρμογές μέτρησης πίεσης υγρών.
