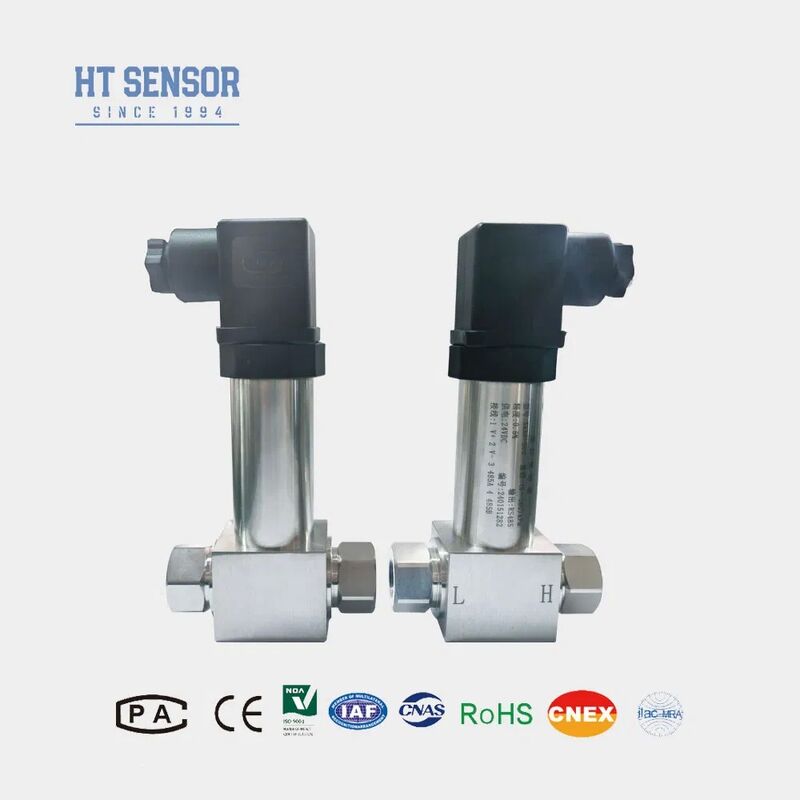

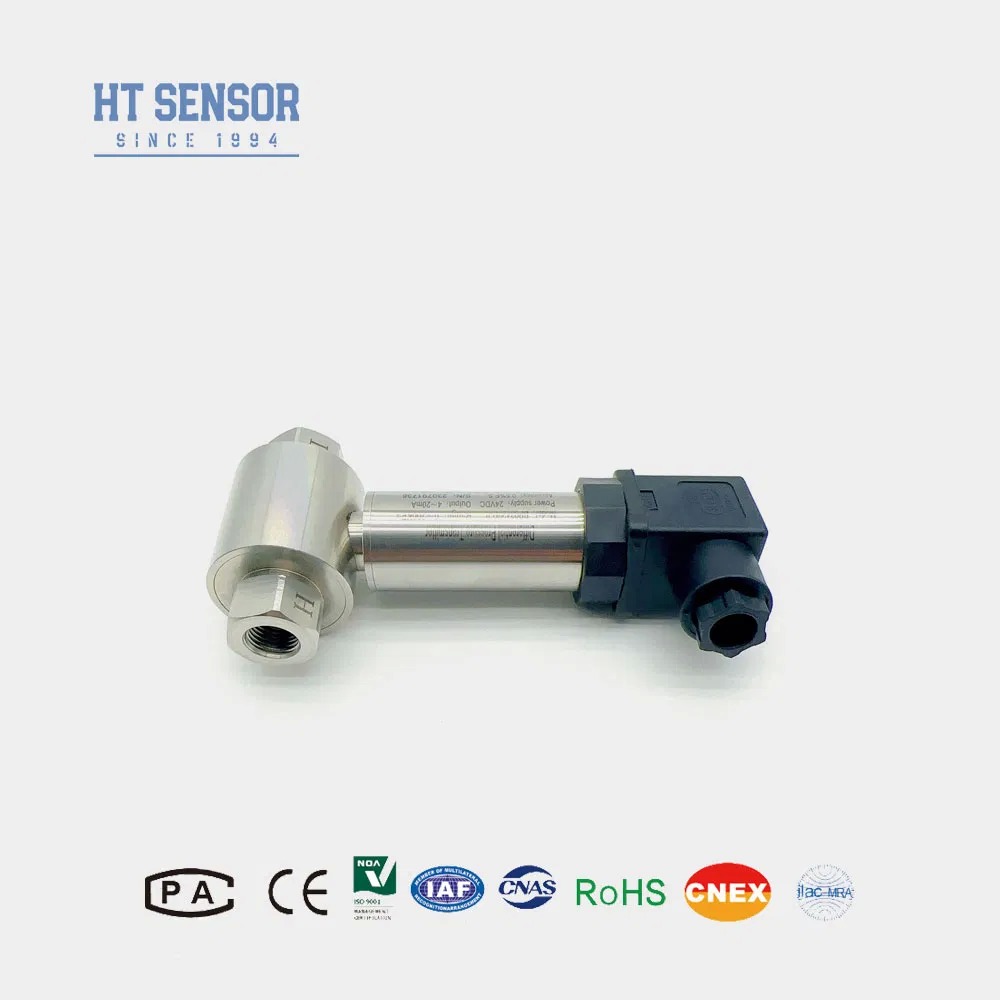

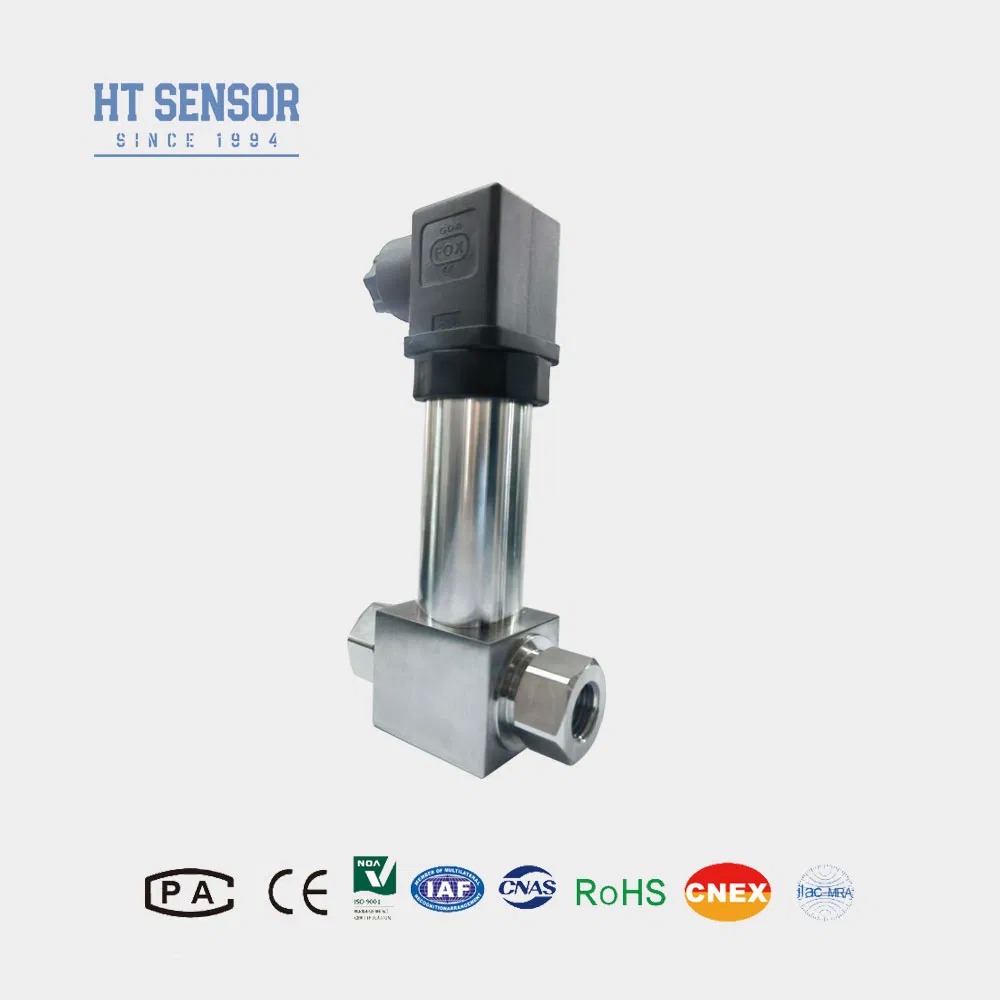

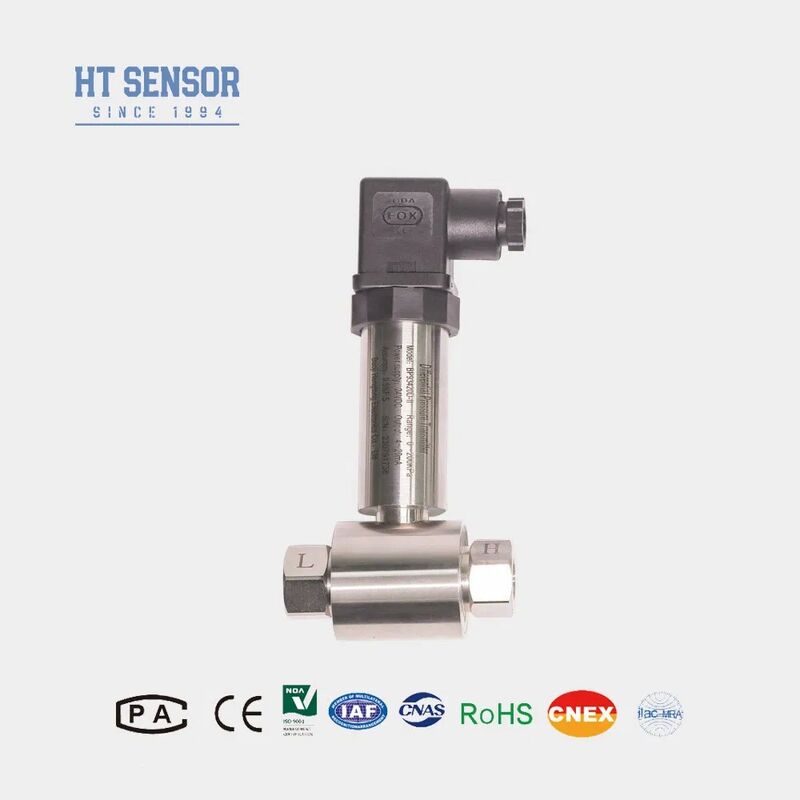

304 Διαφορετικός πομπός πίεσης από ανοξείδωτο χάλυβα με ακρίβεια 0,25% και προστασία IP65 για νερό και λάδι
Product Details
| Μοντέλο Αρ.: | BP93420D-II | Μέσο μέτρησης: | αέριο ή υγρό |
|---|---|---|---|
| Βαθμός Ακρίβειας: | 0,25%, 0,5% | Εύρος πίεσης: | 0-10kpa...~2MPa |
| Αξιολόγηση IP: | IP65 | Τύπος πίεσης: | Διαφορική πίεση |
| ελάχιστο εύρος: | 10KPA | Μέγιστο εύρος: | 2MPa |
| Σήμα εξόδου: | 4-20mA | Στατική Πίεση: | 5 φορές ονομαστική πίεση ή 7MPa |
| Θερμοκρασία λειτουργίας: | -30ºC~80ºC | Θερμοκρασία αποθήκευσης: | -40ºC~100ºC |
| Υλικό στέγασης: | 304.316L | Υλικό διαφράγματος: | 316 λίτρα |
| Βάρος: | ~ 0,45 kg | ||
| Επισημαίνω |
304 Πομπός διαφορικής πίεσης από ανοξείδωτο χάλυβα,Αισθητήρας διαφορικής πίεσης 0,25% ακρίβειας |
||
Product Description
- Κατασκευή από ανοξείδωτο χάλυβα για συμπαγές σχεδιασμό και εύκολη εγκατάσταση
- Απαραίτητη αντιστάθμιση θερμοκρασίας και έλεγχος γήρανσης για σταθερή απόδοση
- Ευέλικτες επιλογές ηλεκτρικής διεπαφής: σύνδεση ή άμεση καλωδίωση
- Μέτρηση διαφορικής πίεσης για αέρια και υγρά σε αγωγούς πετρελαίου, χημικών προϊόντων, ηλεκτρικής ενέργειας και υδρολογίας
- Παρακολούθηση βιομηχανικών διεργασιών στον τομέα του πετρελαίου, της χημικής, της μεταλλουργίας, της παραγωγής ενέργειας και της υδρολογίας
- Συστήματα μέτρησης πίεσης σε αγωγούς και σε θάλαμους καυσίμων
| Πεδίο μέτρησης | 0-10KPa...~2MPa |
| Τύπος πίεσης | Διαφορετική Πίεση |
| Μονόπλευρη υπερφόρτωση | ≤3 φορές το ονομαστικό εύρος |
| Στατική πίεση | Η ελάχιστη τιμή μεταξύ 5 φορές το ονομαστικό εύρος ή 7 MPa |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Υστερέση | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Αλλαγή θερμοκρασίας μηδέν | ±0,01%FS/oC ((> 100KPa), ±0,02%FS/oC (≤ 100Kpa) |
| Τεχνολογική μετατόπιση | ±0,01%FS/oC ((> 100KPa), ±0,02%FS/oC (≤ 100Kpa) |
| Θέρμανση αντιστάθμισης | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Θέρμανση λειτουργίας | -30 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 100 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εσωτερικά ασφαλής και ανθεκτικός σε έκρηξη |
| Αξιολόγηση προστασίας | IP65 |
| Βάρος | ~ 0,45 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια | |
| 0/1 ~ 5V 0.5 ~ 4.5V | 5VDC |
- Διασφάλιση της συμβατότητας του μετρούμενου μέσου με τα μέρη που έρχονται σε επαφή με το προϊόν
- Εγκατάσταση αντλίας τριών βαλβίδων για αξιόπιστη λειτουργία και ομοιόμορφη εφαρμογή πίεσης
- Διασύνδεση πίεσης θέσης οριζόντια για την ελαχιστοποίηση της επίδρασης της εγκατάστασης
- Να προσδιορίζονται ειδικές απαιτήσεις για δονήσεις, συγκρούσεις ή ηλεκτρομαγνητικές παρεμβολές
| BP93420XX | Μεταδότης πίεσης |
| ΔΙΙ | Διαφορετικός μεταβιβαστής πίεσης |
| Πεδίο μέτρησης | 0-10KPa...~2MPa |
| Κωδικός | Ηλεκτρική τροφοδοσία |
|---|---|
| Δ1 | 24VDC |
| D2 | 5VDC |
| Δ3 | Άλλα |
| Κωδικός | Σήμα εξόδου |
|---|---|
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Κωδικός | Σύνδεση πίεσης |
|---|---|
| J1 | M20 × 1,5 αρσενικό |
| J2 | G1/2 Άντρας |
| Ε3 | G1/4 Άντρας |
| J4 | 1/2 NPT αρσενικό |
| J5 | Άλλα |
| Κωδικός | Ηλεκτρική σύνδεση |
|---|---|
| Β1 | Χίρσμαν |
| Β2 | PG7 Σφραγίδα |
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο |
| Β4 | Άλλα |
| Κωδικός | Τύπος πίεσης |
|---|---|
| D | Διαφορετική Πίεση |
Product Highlights
Πομπός διαφορικής πίεσης από ανοξείδωτο χάλυβα 304 υψηλής ακρίβειας για νερό, λάδι, αέριο και υγρά. Διαθέτει ακρίβεια 0,25%, βαθμολογία IP65, έξοδο 4-20 mA και προσαρμοσμένες επιλογές. Ιδανικό για βιομηχανίες πετρελαίου, χημικών και ηλεκτρικής ενέργειας.
